Construir bicicleta de Galileo (15 / 20 paso)

Paso 15: Subconjunto: engranajes 10T y 80T

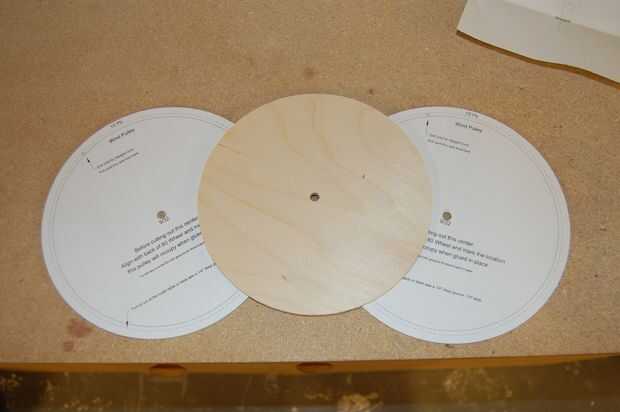

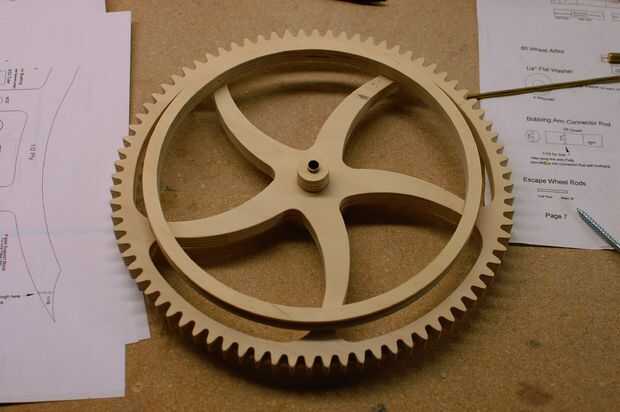

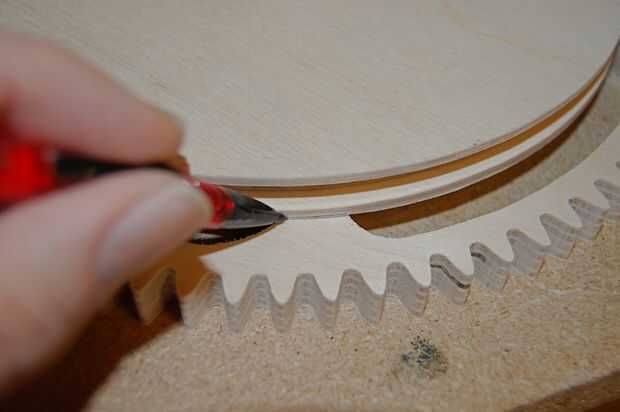

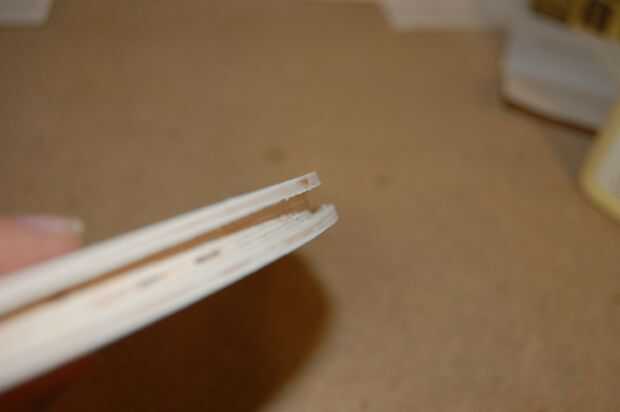

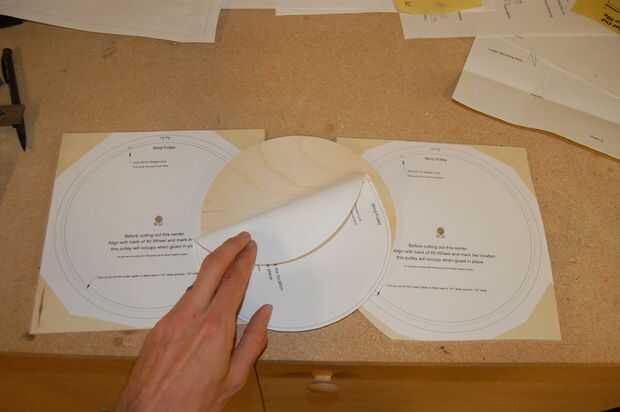

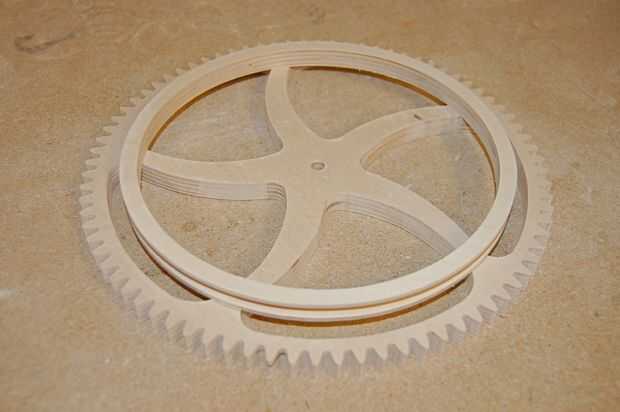

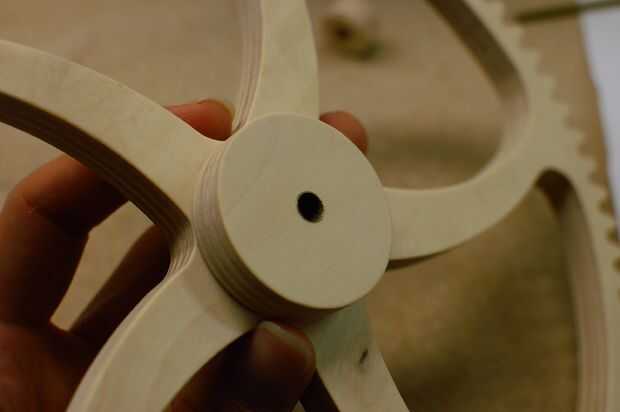

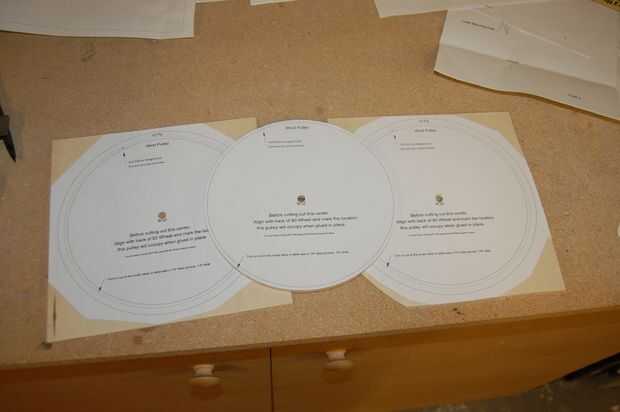

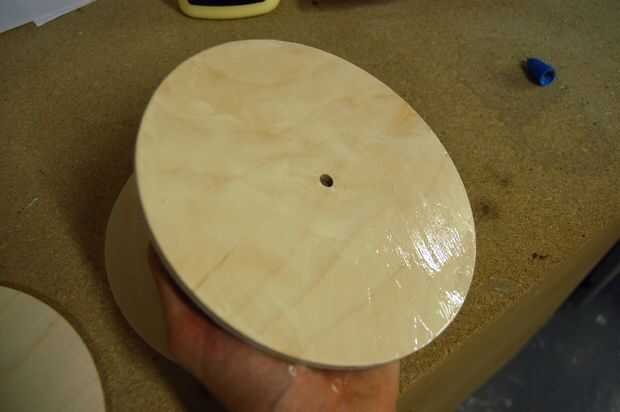

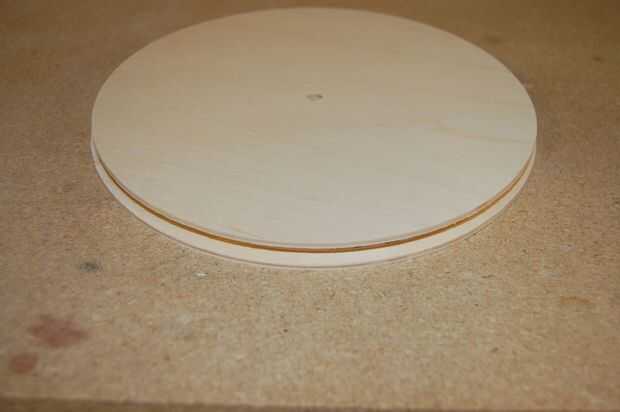

Antes en el proceso de compilación, que marcó la futura posición de la rueda de la polea en la parte posterior del engranaje del 80 diente. Ahora es el momento para pegar en el. Aplique pegamento a los brazos de la marcha, uso de las marcas como referencia. Luego pegue en la rueda, de nuevo siguiendo las marcas.

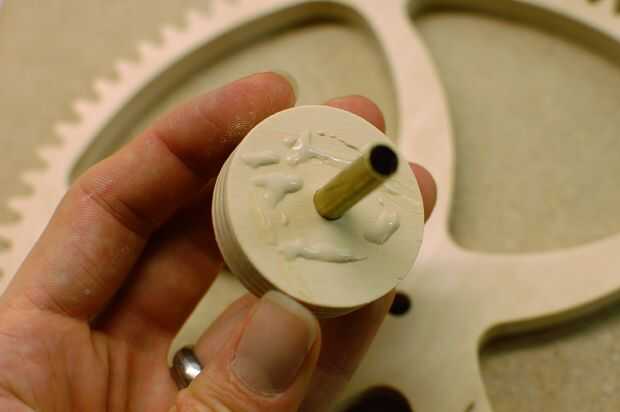

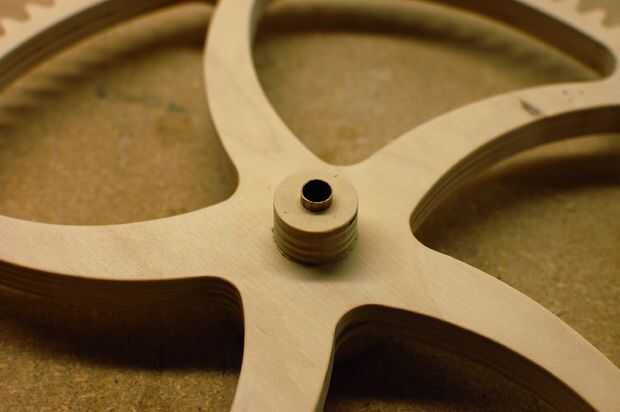

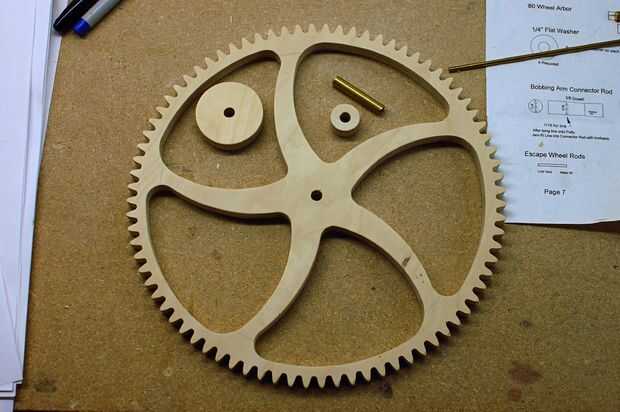

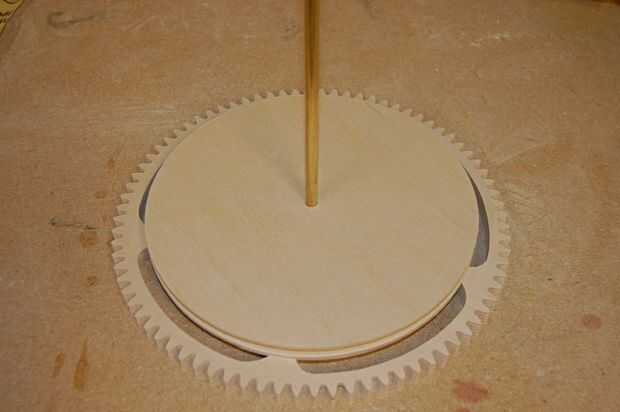

Deslice el tubo de latón y los soportes a cada lado de la marcha de 80T. Asegúrese de que el más pequeño apoyo es en el mismo lado que la rueda de la polea. Pegue el tubo y el soporte en su lugar.

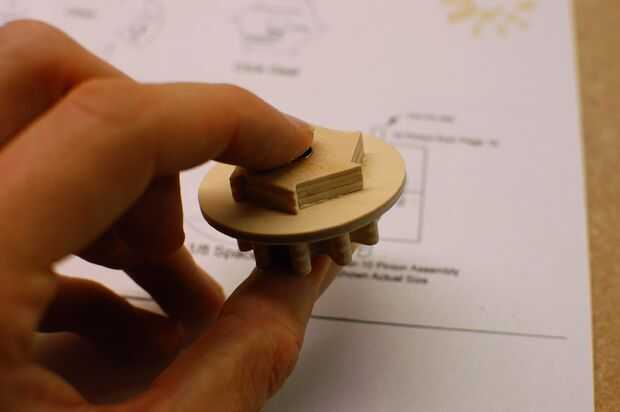

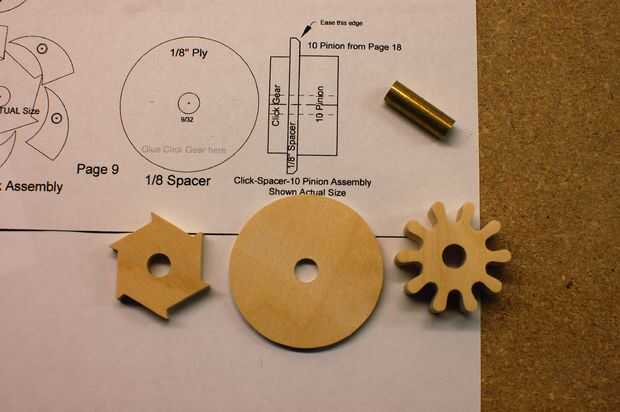

Ahora, construir la Asamblea 10T alrededor de su tubo de 9/32". El engranaje de 10T es en una final y el clic del engranaje en el otro. Un espaciador es entre ellos. Es muy importante que el engranaje de clic está montado frente a la dirección correcta, o no ejecuta la escultura!
