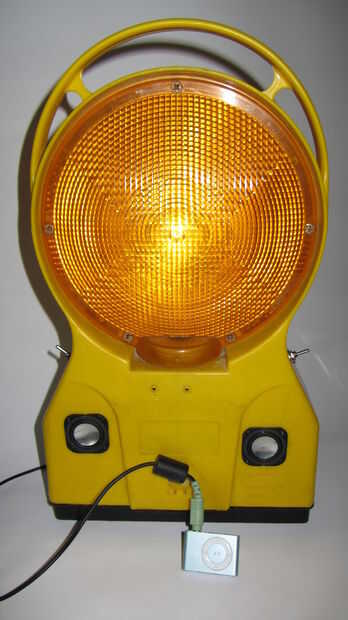

Construcción vista linterna Boombox (3 / 4 paso)

Paso 3: Conectar la electrónica

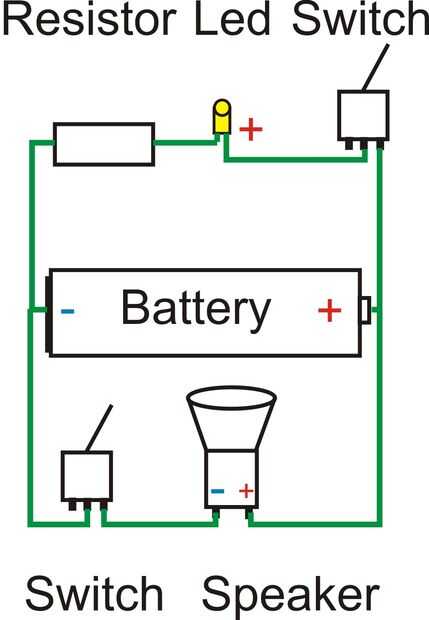

Conecta toda la electrónica es bastante recta hacia adelante. Eche un vistazo en el diagrama del circuito.

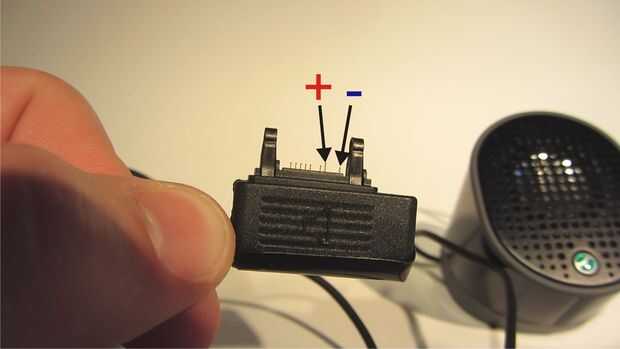

Identificación de más y menos en el Sony Ericsson altavoz enchufe no es un problema, basta con echar un vistazo a la foto de arriba.

Ahora Conecte el cable de extensión macho/macho de 3.5mm de Audio en los altavoces y el cable de alimentación a través del orificio en la parte inferior como se ve en el video.

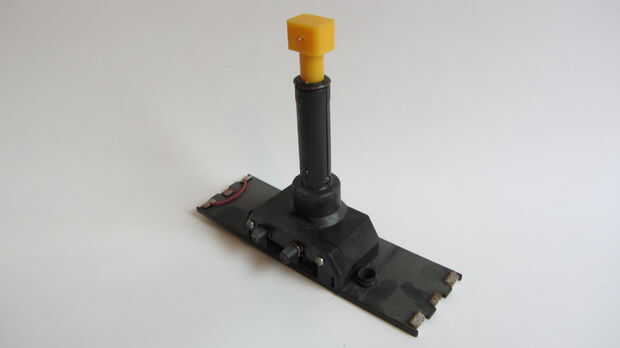

Poner los leds en la parte superior la placa de circuito extraíble, justo donde estaban los antiguos. También puede pegar el portapilas en la parte posterior de la placa de circuito de removeble.

Los interruptores se puede empujar a través de pequeños orificios a los lados por lo que son accesibles desde el exterior.

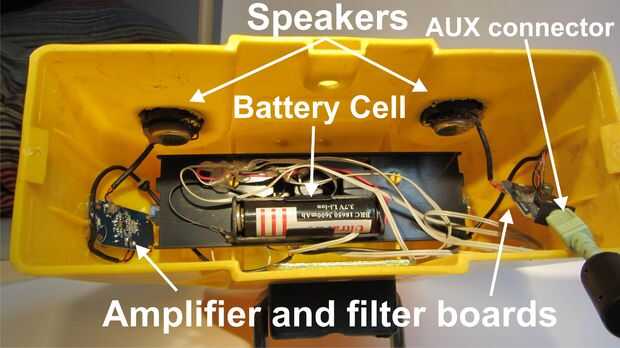

Echa un vistazo a la última foto de arriba y verás el interruptor para los altavoces de la izquierda y el interruptor para el led a la derecha.

Después de pruebas y asegurándose de que todo funciona seguro todos los componentes con hotglue!
