Construcción propia de radiómetro con componentes de bajo costo y fácil disponibilidad de microondas (2 / 4 paso)

Paso 2: Metodología y Asamblea

2. metodología y Asamblea

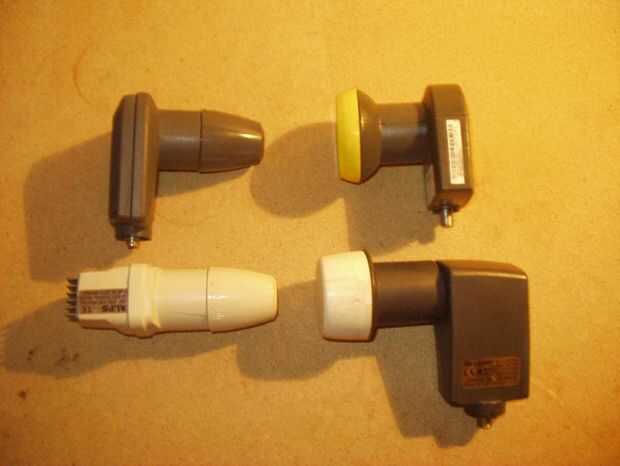

El sistema se realiza mediante la conexión de un amplificador de poco ruido (LBN) a un satfinder (instrumento de la señalando los platos de satélite), modificado para ser interconectado a la CBL y utilizando una fuente de alimentación 12/20 voltios. El costo del sistema es cerca de 70 euros excepto CBL.

El análisis para la realización del circuito debe hacerse según determinados parámetros:

-Tensión límite CBL: -10 V a + 10 V

-La tensión real a la aguja analógica del satfinder, que determinará nuestra sensibilidad.

-El analógico se conectará a la sonda de tensión CBL

-La fuente de LNB que varía de modelo a modelo

-Alimentación satfinder (compatible con ese LNB)

Primero debe haber efectivo cambiar el satfinder, soldar dos cables a los polos de la galga análoga. La sonda de tensión de la CBL será medir esta diferencia de potencial (Fig 4. Modificar SatFinder).

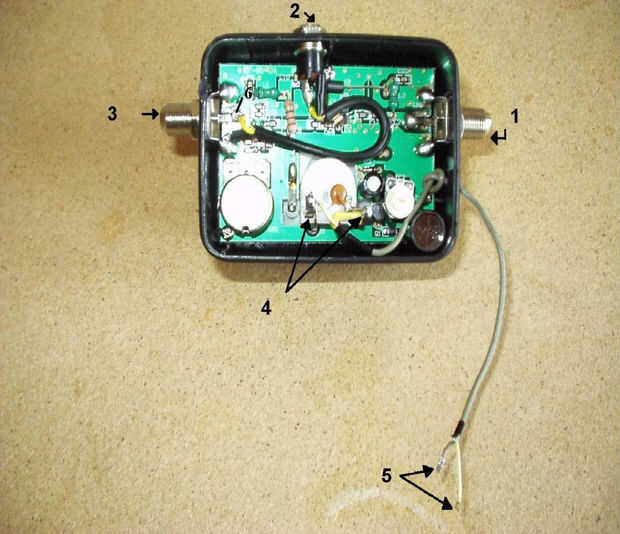

1. conector para LNB

2. suplente conector para la alimentación del satfinder en 12/20 voltios.

3. original conector (utilizado para la energía si no haces el punto 2)

4. soldadura en los pernos del manómetro analógico

5. salida, conectarse a la sonda CBL organizamos para proporcionar un cable conectado a la entrada del satfinder, convenientemente adaptado a las necesidades de los conectores y la polaridad. De lo contrario, ofrecemos como en la imagen para proporcionar una conexión alternativa a la fuente de alimentación (Figura 4 modelo de bajo costo se puede encontrar fácilmente en internet).

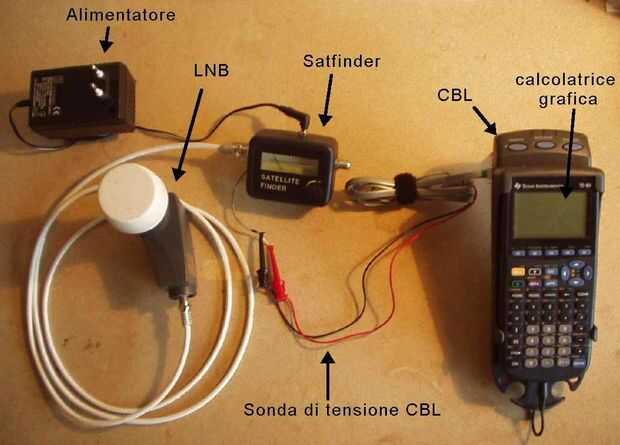

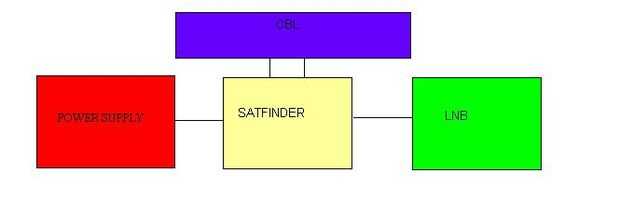

Por último conectamos el conector de entrada satfinder LNB (Fig 5. Sistema montado).

Para la seguridad, puede ingresar una impedancia adecuada bloque 10 mH insertado entre la fuente positiva y el cable de suministro el satfinder.
