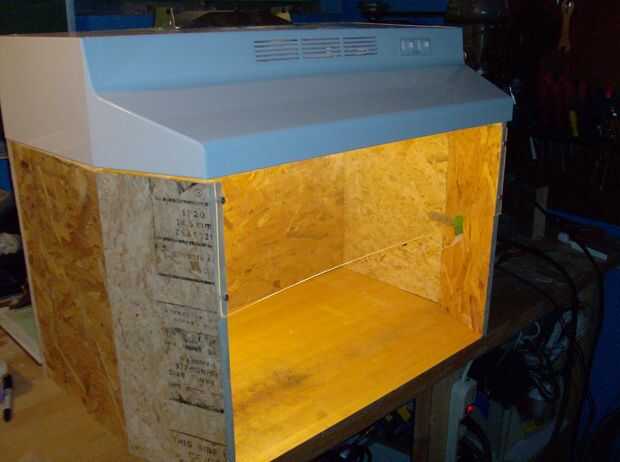

Construcción de una pequeña campana para proyectos apestosos (4 / 9 paso)

Paso 4: La conexión a

Cableado encima de una campana es bastante fácil. Pero primero, las advertencias obligatorias: 120V es suficiente para patear el culo si haces algo estúpido (como enchufar el cable antes de empezarlo de cableado). Como usar la cabeza y mantener que un respeto saludable por la electricidad de peligro puede presentar, debe ser fino.

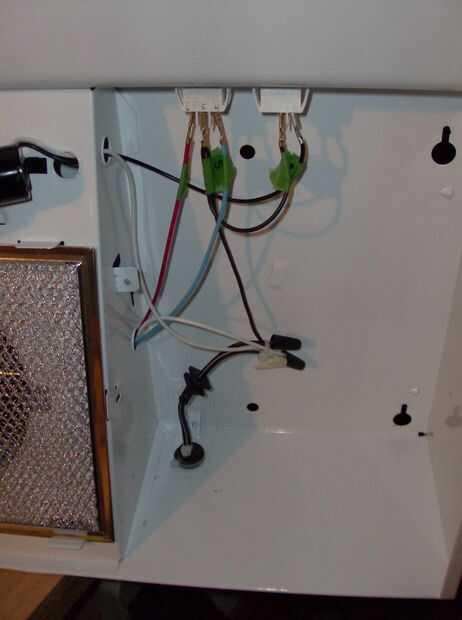

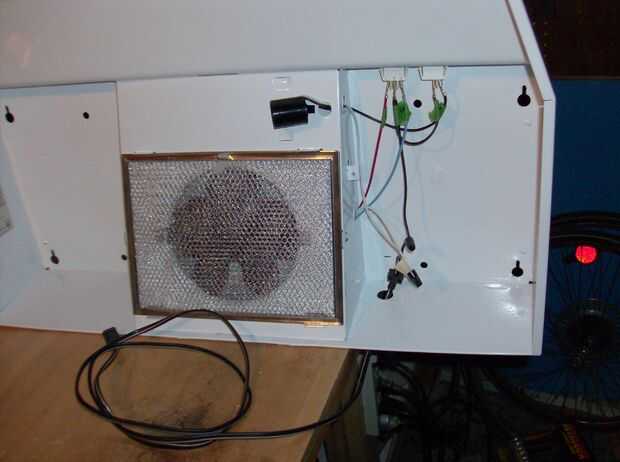

A la derecha, en el espectáculo. Encontrar o construir un cable con un extremo macho, tiempo suficiente para llegar a la salida más cercana. El cable que usé fue rescatado de un VCR, así que ya tenía un extremo macho para enchufar a la pared. Si usted no tiene ninguna tal cuerda, puede encontrar conectores de alambre y al final a granel en su ferretería local. Mi campana tenía un solo cable (negro) a los interruptores en el panel frontal y dos neutro (blanco) del ventilador y la luz en vivo. Pase el cable a través de la abertura en la espalda, tira de los extremos de los cables, trence los extremos correspondientes y asegure con una tuerca para alambre. Asegúrese de que la conexión es segura manteniendo la tuerca y tirando suavemente en cada alambre. Salir, retire la tuerca y vuelva a intentarlo.

Un mamparo sellado protector debe usarse para pasar el cable a través de la cubierta, pero que soy barato, así que hice mi propio. El final del aparato de mi cable tenía un alivio de tensión cuadrada donde pasa a través de la carcasa de la VCR, pero por desgracia mi campana tiene un agujero redondo. Podía haber cortado un agujero cuadrado para usar en su lugar, pero he encontrado una goma ojal (creo que fue un montaje del motor de un motor de lavadora de quemado para arriba) que era del tamaño adecuado para usar como un sello. Tuvo que cortar abierto para conseguir el cable en su interior y cerró hacia arriba con un lazo de cable, apriete ajustado contra el cordón... Para evitar que me tire envuelta una segunda unión de cable alrededor de la médula en el interior de la arandela, lo suficientemente apretada como para que fácilmente no resbale pero no apretado lo suficiente para aplastar el cable. Cuña que bebé en ya casi terminados.

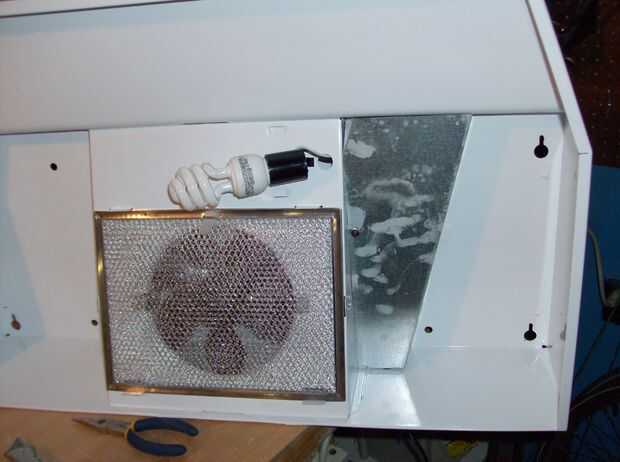

Compruebe una última vez para asegurarse de que no hay conexiones sueltas, etc.. Tiro en un foco de luz y enchufe para probar el ventilador y la luz. Si todo funciona, adelante e instalar la tapa del cableado (si no tienes una tapa, sólo abdomen lazo cinta y fuera del camino).
