Paso 4: Cámara de expansión de costumbre dos tiempos sintonizado de escape AKA
Hay un montón de matemáticas involucradas en la fabricación de dos tubos de derrame cerebral, accidente cerebrovascular Jennings dos tuning libro es una buena guía. Si usted sabe lo que tubo que desee y tener acceso a uno puede clonar sin tanto cálculo. Usted tendrá acceso a un soldador de Tig si vas hacer tu propia cámara de expansión, tomé mi palo existente soldador, consiguió una botella de gas y modificado para ser un soldador de Tig con este kit. Para en el control de la mosca amp me enganchado un bungee, una cadena y un pedal de tambor a la perilla de control existentes. Barato pero efectivo.
- En primer lugar adquirir una pipa que realiza cómo usted lo desea, elegí el tubo H95 Hobbit
- Tomar el tubo y uno a la vez Envuelva cada cono en papel, frotando la lámina sobre la soldadura para obtener una marca en cuanto a donde están.
- Cortar la hoja a lo largo de las hendiduras de la fricción. Tomar este modelo de papel de aluminio y transferir a papel

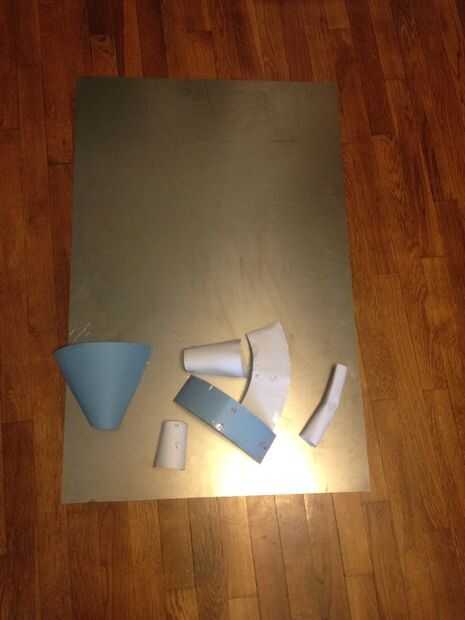

- Tomar el patrón de papel y trazar sobre un acero suave, he usado calibre 18. Lo conseguí de un desguace local, 6 dólares para una hoja de 2 x 3 y usé sólo 1/3 de ella

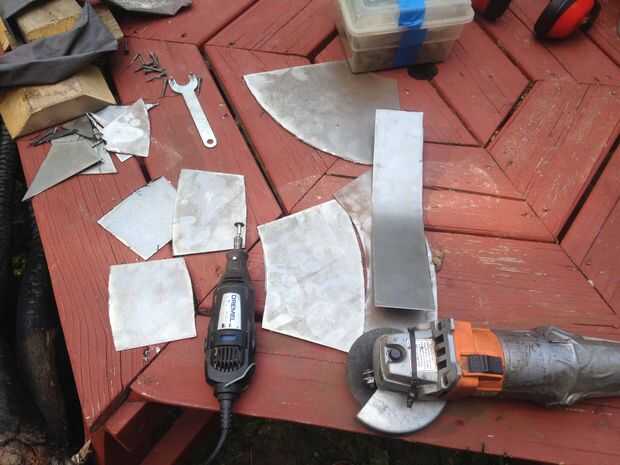

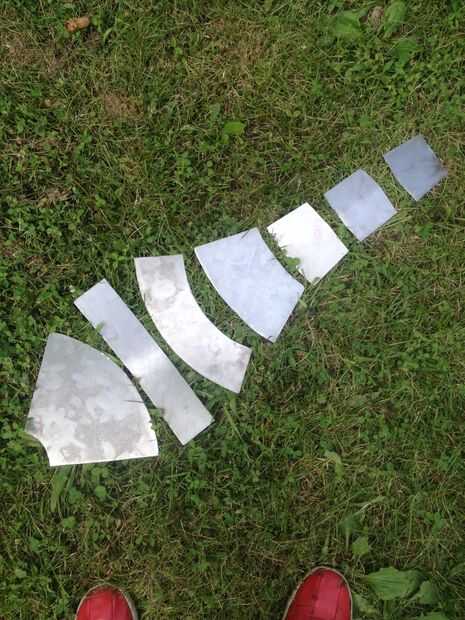

- Cortar a lo largo de las líneas, esto tiene precisión. Mejor los cortes menos tiempo pasarás de la soldadura

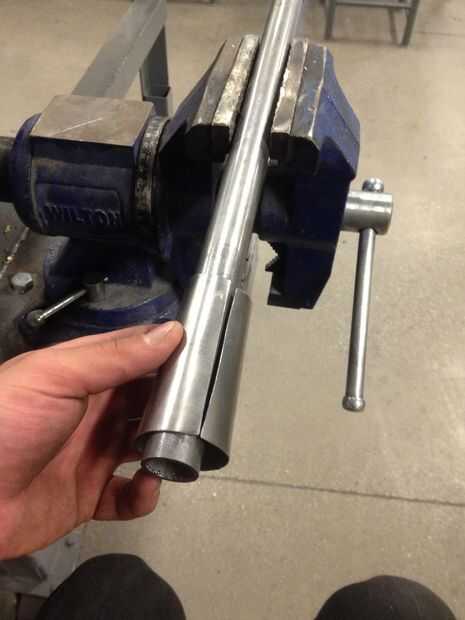

- Una vez que el metal es reducir el tiempo de rodar en conos. Martilló los conos alrededor de varios tubos metálicos de diámetro hasta que me dieron la forma que quería. Esta parte toma un montón de ensayo pero vale la pena pasar el tiempo para obtener la tubería perfectamente redondo.

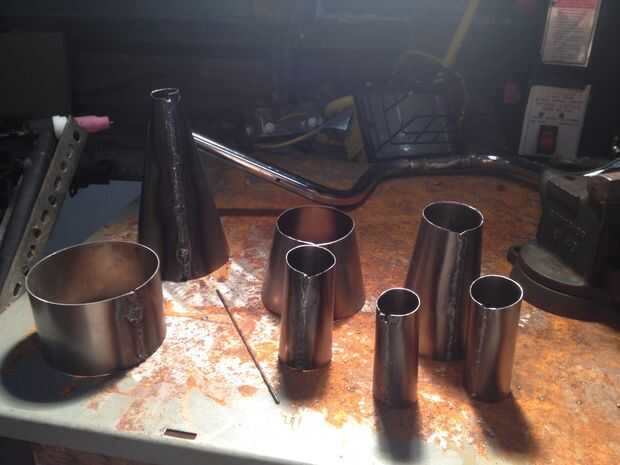

- Tomar los conos laminados y soldadura de tachuela los bordes juntos, luego las costuras soldadas

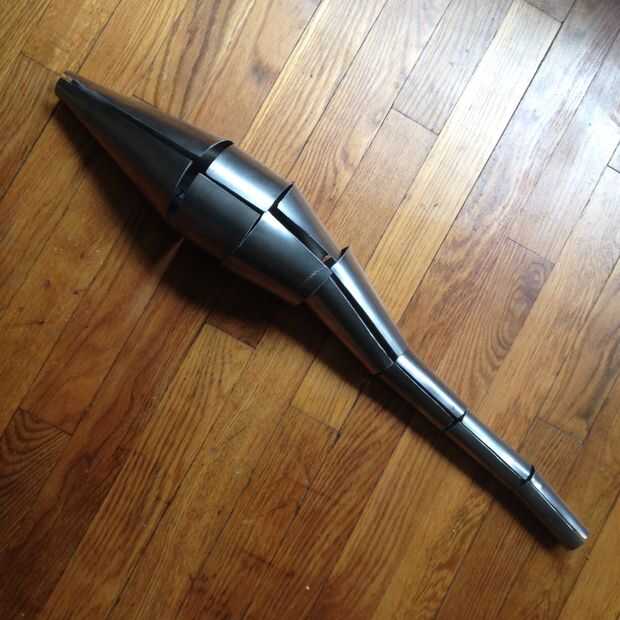

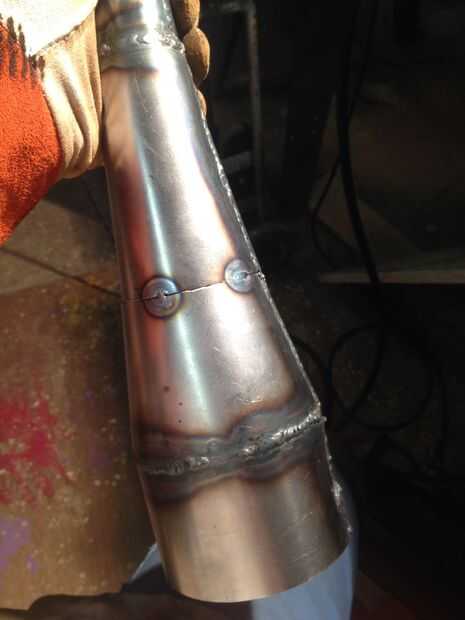

- Ahora que los conos se sueldan con autógena los tachuela juntos. Metal se expande cuando se calienta rumbo así alrededor del tubo para que el ajuste para arriba does ' t cambiar cuando your'e soldadura el parece
- Para sellar el final del último cono usted puede soldar cierre o soldar una conexión con un hilo en ella. La conexión roscada permite hacer varios tornillos con agujeros de tamaño diferentes en ellas. Los agujeros de tamaños diferentes le permiten controlar la presión en la tubería que afecta a su rendimiento, tuning yay!

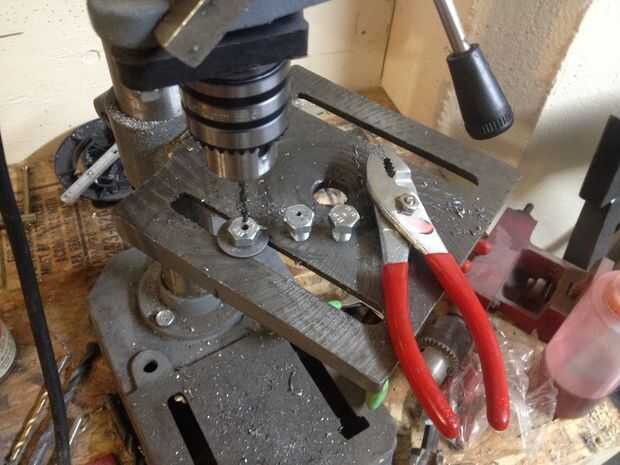

- Para perforar los bulones mantuvo con los alicates en una prensa del taladro. La lavadora en el cuadro mantiene caiga por el agujero de la placa del taladro

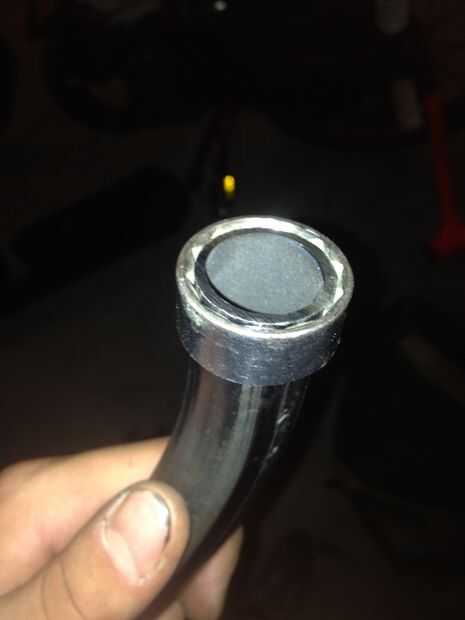

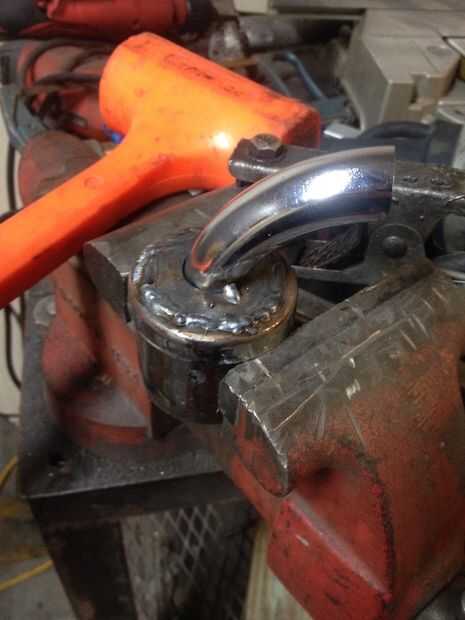

- La Rúbrica fue complicado. Cada caso será diferente pero utilicé un zócalo viejo que encajan perfectamente sobre el tubo interior y dentro del agujero del cilindro

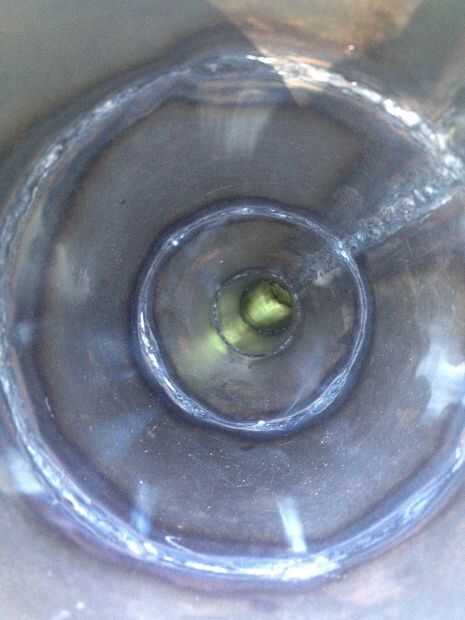

- Soldó con autógena en un bafle de una cámara de expansión abolladas, ubicado en el centro de la parte más ancha del tubo para ayudar a la purga de presión de

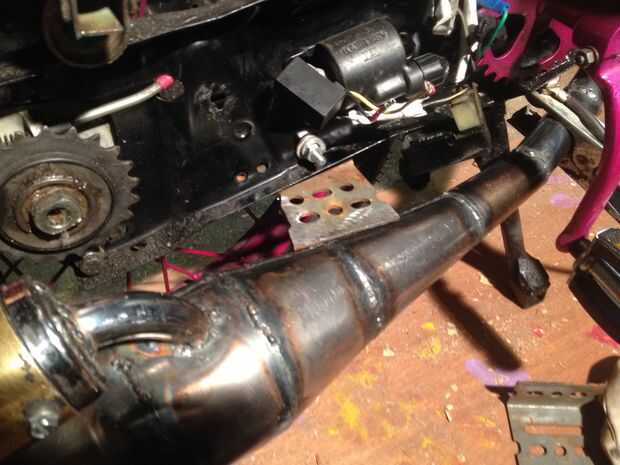

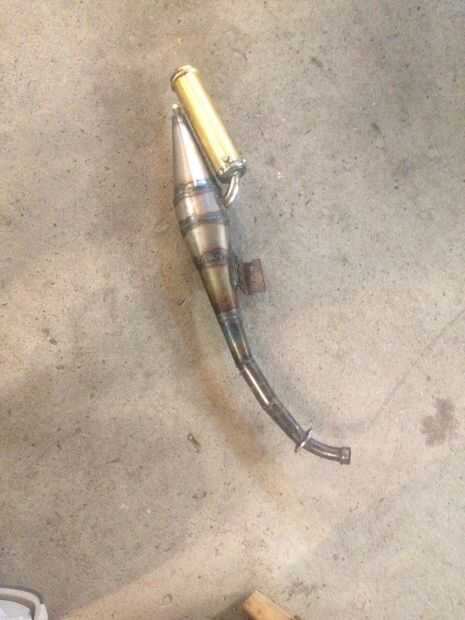

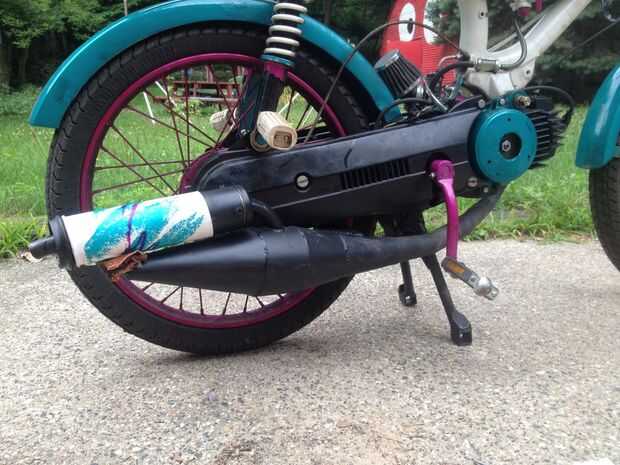

- Montaje de la tubería es siempre un desafío. Hice varios ajustes de prueba antes de soldar sobre los soportes y tubo de cabecera. Compruebe dos veces antes de la soldadura, pulido hacia fuera y volver a soldar no es divertido

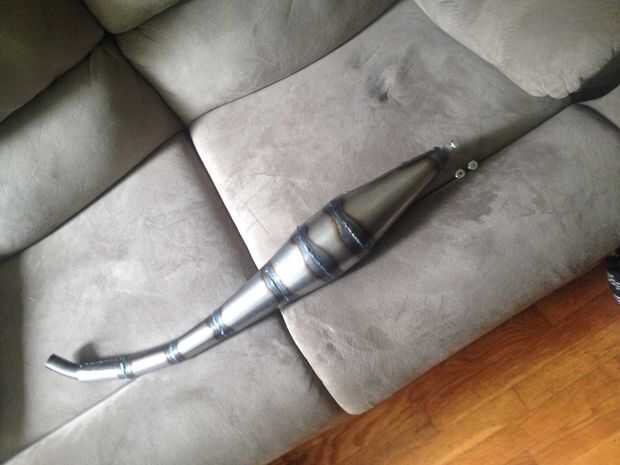

- Una vez que probado el tubo durante una semana y sin fugas I arena arruinada y rociados con pintura de horno de alta temperatura
