Paso 8: ¿Qué hace un capacitor en un circuito?
- Investigar lo que hace un capacitor en un circuito.
- Investigar cómo se construye un capacitor.

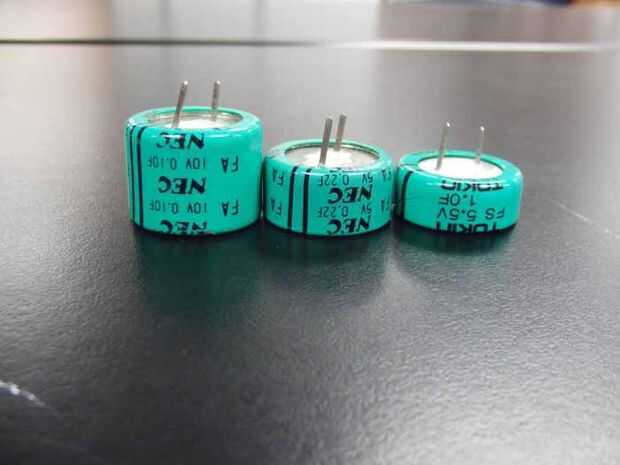

Materiales: mini bombillas incandescentes, zócalos de lámpara, pilas, cajas de baterías, conectar cables, brújula, 0.025 condensador F, 0,1 F condensador, cronómetro, condensador disecada
Los condensadores tienen extremos positivos y negativos y deben estar conectados a la batería en la orientación correcta para funcionar correctamente. Cada condensador especifica la máxima diferencia de potencial eléctrico (voltaje) que puede conectarse con seguridad al condensador, por favor no exceda este límite. El cable negativo del condensador está etiquetado, este extremo está conectado al extremo positivo de la batería.
Diseñar y realizar una investigación para determinar lo que hace un capacitor en un circuito. Una pieza importante de evidencia para estas investigaciones es el tiempo que tarda para carga y descarga del condensador. Comience su investigación mediante la conexión de estos dos circuitos:
- Conectar baterías de tres D, dos mini bombillas incandescentes y el condensador en serie y el uso de la brújula para observar lo que está sucediendo con el carga de flujo una vez que las baterías están conectadas.
- Una vez se ha detenido el flujo de carga, desconecte las pilas pero dejar intacto el resto del circuito. Conecte los dos cables que estaban conectados a la batería uno al otro y utilizar la brújula para observar lo que sucede con el flujo de carga.
A medida que continúe su investigación, explorar circuitos con diferentes números de las baterías en el circuito de carga, focos de diferentes resistencias, bombillas en paralelo con el condensador y pedir prestado un condensador de otro grupo de laboratorio para explorar los condensadores en serie y en paralelo con el otro cuando los condensadores son idénticos y cuando son diferentes.
Preguntas de laboratorio
¿1. son los focos encendidos ya cuando carga el condensador F 0.025 o el condensador F 0.1 a través del mismo circuito? ¿Por qué crees que sucede esto?
¿2. no la carga que fluye en el condensador durante la carga de conseguir utilizado para arriba en el condensador? O ¿se almacenan en algún lugar en el condensador? ¿Cómo sabes?
3. ¿el suceso mismo de la cosa en cada alambre durante la carga? ¿Lo mismo ocurre en cada alambre durante la descarga? ¿Cuál es la evidencia?
4. ¿dónde crees que la carga viene de que cada uno de los focos se enciende durante la carga del condensador?
5. ¿dónde crees que la carga viene de que cada una de las bombillas de las luces durante la descarga?
6. cuando dos condensadores idénticos se conectan en serie entre sí, ¿almacena carga más o menos que lo hacen individualmente? ¿Y en paralelo? ¿Cuál es tu evidencia?
7. cuando dos diferentes capacitores se conectan en serie entre sí, ¿almacena carga más o menos que lo hacen individualmente? ¿Y en paralelo? ¿Cuál es tu evidencia?
