Construcción de una antena de tv sintonizables (1 / 5 paso)

Paso 1: Construcción mecánica

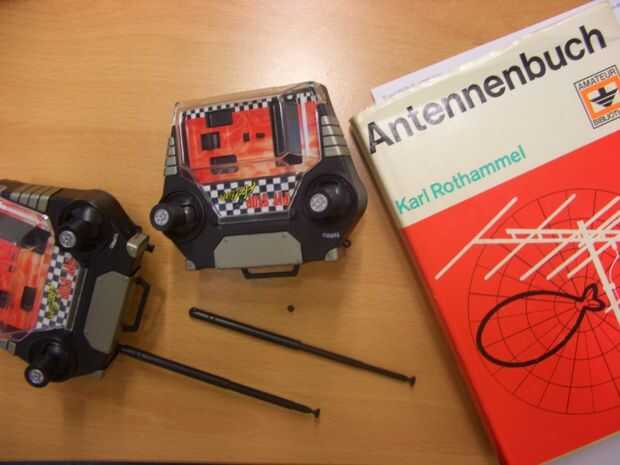

Obtener algunas antenas extensibles de r/c control remoto controles. Tuve algunos ahí desde pequeño r/c coches que compré en eBay (). Usando un cable coaxial fino (RG-174), el cable se podría alimentar a través de los pequeños tubos de la antena.
Dos antenas se utilizará para la antena de manga, siendo un dipolo polarizado vertical. La antena será pequeña porque es construir para una frecuencia de rango de 470Mhz a 740Mhz. Esto facilita la construcción mecánica. Use un tubo termocontraíble para arreglarlos.
La antena puede ajustarse cambiando la longitud de los elementos de la dipolo. La antena se puede montar utilizando una ventosa porque no a wight mucho.

Todas las mediciones se realiza en el sistema métrico utilizando metros pulgadas no... Soy alemán ;-)

Material:
-dos antenas de control remoto RC
-cable coaxial de unos 40cm RG-174 (no uses demasiado porque la amortiguación de este cable es alta)
-conector de cable coaxial que puede ser enchufado en el receptor, utilicé un blug bnc
-ventosa, para fácil montaje
-tuerca de bronce hexagonal, tamaño M3 (en mi caso, podría ser otro tamaño para usted)

Herramientas:
-alicates
-soldador
-soldadura
-cuchillo afilado
-Sierra para metales
-destornillador pequeño
-lija fina
-tal vez algunos spray de silicona o aceite
