Paso 2: Sensor y circuito
![]()
![]()

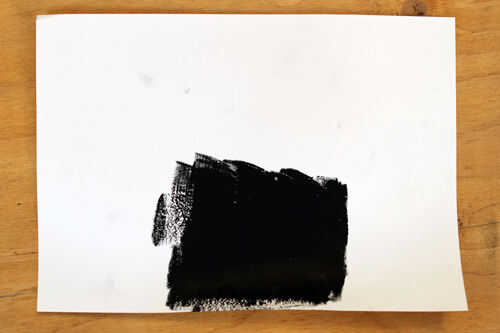

Ahora que tienes tus materiales juntos, es hora de empezar a construir el sensor y el circuito. Primero usted necesita pintar una almohadilla de desnudos de la pintura en cualquier superficie no conductora. En el video de arriba sólo hemos pintado un trozo de papel (como se ve en la imagen de abajo). La forma no es importante y el tamaño debe ser alrededor de 100 mm x 100 mm (4 "x 4"). El tamaño de la almohadilla puede impactar la sensibilidad del sensor, así que trate de unos tamaños si quieres y ver cómo esto cambia la manera en que reacciona el sensor. Deje la almohadilla del detector para secar.

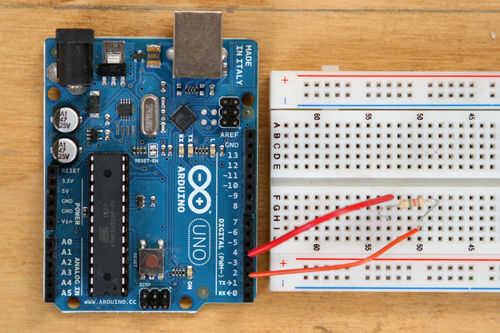

El siguiente paso es construir un circuito simple (ver imagen en imagen de abajo) que contiene una resistencia entre el pin 2 (cable naranja que conecta a la placa) y 4 (cable rojo conectar al protoboard) de la placa Arduino. Pin 4 se conoce como el "Pin Sensor" y Pin 2 se conoce como el "Pin de recibir". Una manera fácil de crear este circuito es a través de una soldadura menos protoboard.
