Construcción de un modelo para la comunicación por satélite láser (1 / 6 paso)

Paso 1: Montar sus materiales

Aquí está una lista de las cosas que utilizamos:

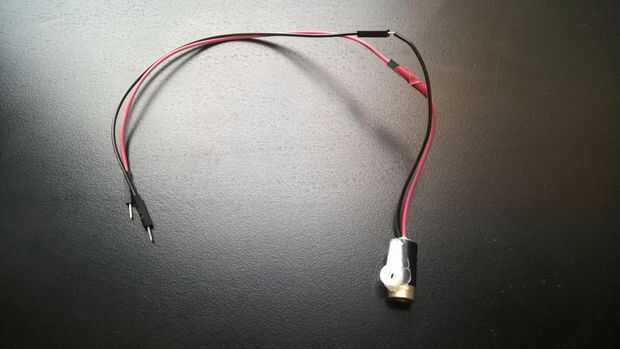

  • un láser
    Ordenamos nuestros de amazon. Es un láser pequeño (10 mm x 22 mm) con una longitud de onda de 650nm. En 0.75mW y una tensión entre 3 y 12 v DC, una batería de 9V puede usarse para energía.
  • una batería de 9V + montaje snap conector
    a la energía del láser

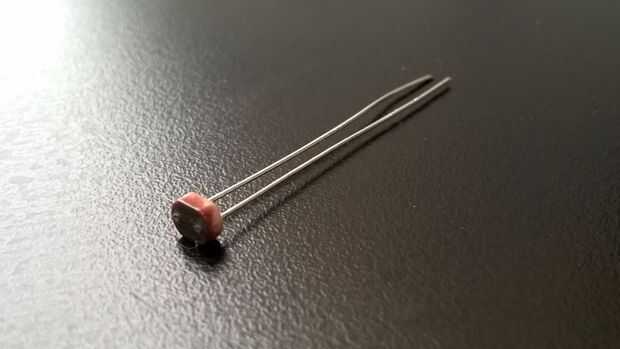

  • cinco de las fotocélulas
    El modelo estándar que surge cuando usted google fotocélula

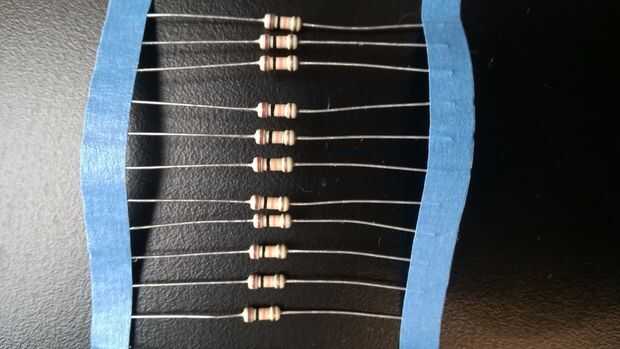

  • cinco resistencias (10 k Ohms 5% o véase el cuadro)
  • dos servomotores
    Servos pequeños que se pueden conectar a una placa Arduino.

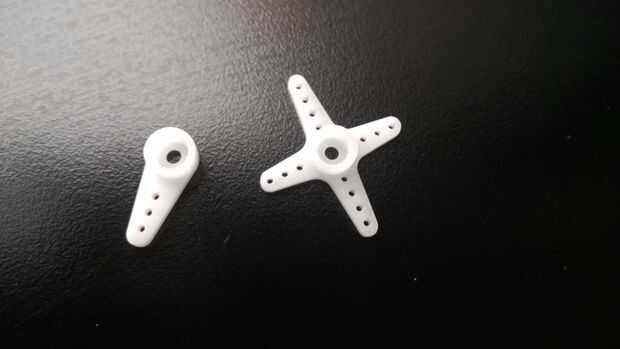

  • esa pequeña parte de plástico que viene con el servo

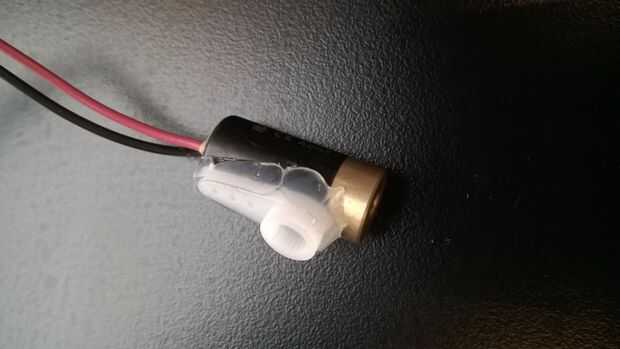

    Necesitamos esto para conectar los servos a la plataforma y el láser, se puede ver lo que me refiero en la foto del laser.
  • un Arduino + el cable USB para conectarlo
  • dos breadboards
    Uno justo al lado de Arduino, el otro para las fotocélulas en el destino.
  • un montón de cables
    Utilizamos mucho más corta para conectar todo en el protoboard y seis más unos (3 m) para conectar alimentación y las cinco fotocélulas a Arduino.
  • madera contrachapada (4 mm de espesor)
    en combinación con acceso a un cortador del laser
  • una pistola de pegamento
    Utilizado para colocar las fotocélulas y pegan el armazón de madera contrachapada.

Para manejar los hilos, un pelacables es útil, pero también se podría hacer sin.
