Construcción de un modelo de cohete - Introducción (3 / 12 paso)

Paso 3: 1. Montar el soporte del motor

Los siguientes pasos detallan cómo montar el soporte del motor.  El montaje de motor es lo que conecta el motor del cohete al tubo del cuerpo del cohete.

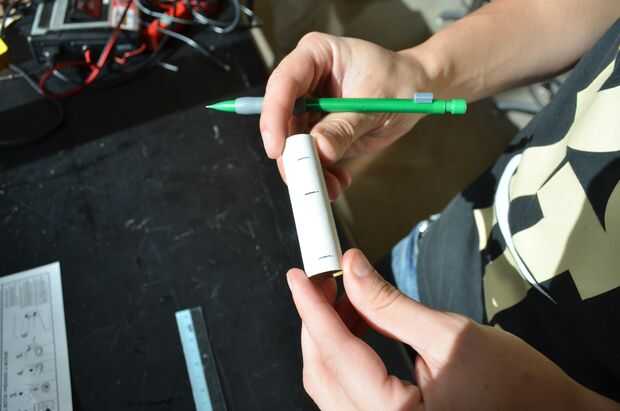

1.1. marca tres líneas en el tubo motor en ½ en, 1 ¼ 1/2 in y 2 del cualquiera de los extremos del tubo (ello será la parte inferior).

1.2. en el 2 ½ de marca, hacer un corte de 1/8 en el tubo de montaje del motor con una cuchilla de modelado a lo largo de la circunferencia del tubo.

1.3. aplicar el pegamento alrededor del tubo de montaje del motor en la medida 1 1/4 en marca.

1.4. Inserte el extremo de ángulo recto del gancho motor en la ranura hecha en (1.2), coloque el gancho contra el tubo y el pegamento.

1.5. Deslice el anillo de Mylar sobre el tubo de montaje del motor y el gancho del motor y en la línea de pegamento.

1.6. Aplicar pegamento en el interior del tubo de montaje de motor en el lado opuesto del gancho motor e inserte el bloque del motor verde, extremo abierto del tubo.

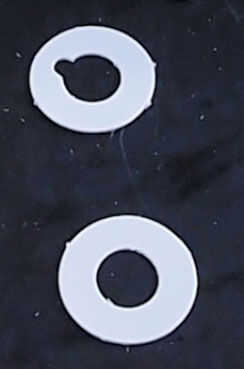

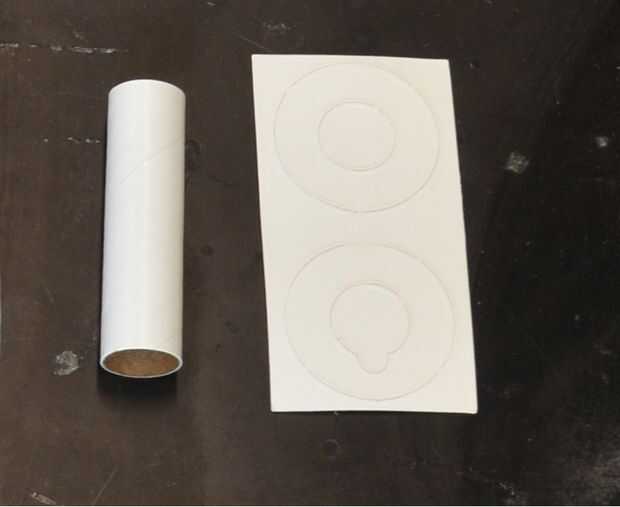

1.7. Corte los anillos de centrado.

1.8. Deslice los anillos de centrado sobre el tubo de montaje de motor y alinee el anillo con la muesca a la mitad en línea y el anillo sin la muesca en la parte superior del tubo.

1.9. aplica pegamento a ambos lados de ambos anillos de centrado en sus posiciones alineadas.
