Paso 4: Bobina de la bobina del condensador

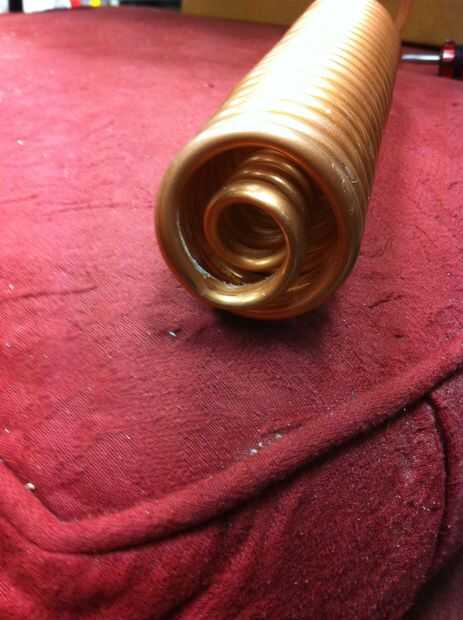

una doble bobina es una bobina más pequeña dentro de una bobina más grande.

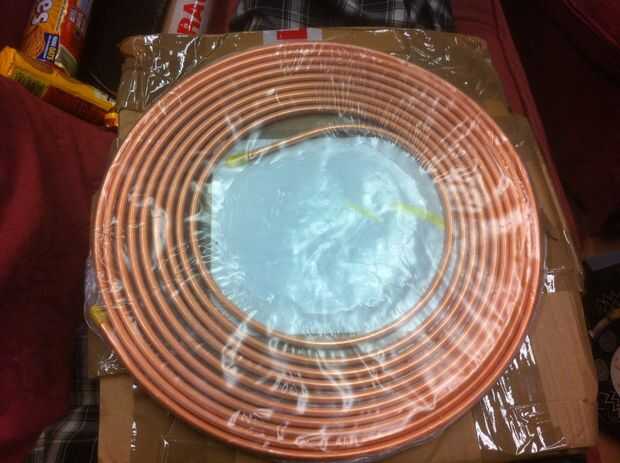

OK así que tuve que trabajar cómo sería hacer la bobina para que se ajuste, yo sabía que el diámetro de la tubería que estaba usando para hacer la bobina, 6mm y el diámetro interno de la columna, 50 mm. la bobina debe hacerse de tal manera que cabe dentro de la columna pero sin tocar los lados. Planifiqué y abrigo de la bobina exterior alrededor de un tubo de tubo de cobre de 32mm tubo mm cobre 6 x 2 = 42 mm perfecto.
la bobina interna tendría que caber dentro de la tubería de PVC con espacio de sobra, el diámetro interno de la tubería de PVC es 30mm, por lo que un trozo de tubo de cobre 15mm montado el proyecto de ley, 15mm más 6 mm x 2 para el tubo de cobre = 27mm también perfecto.

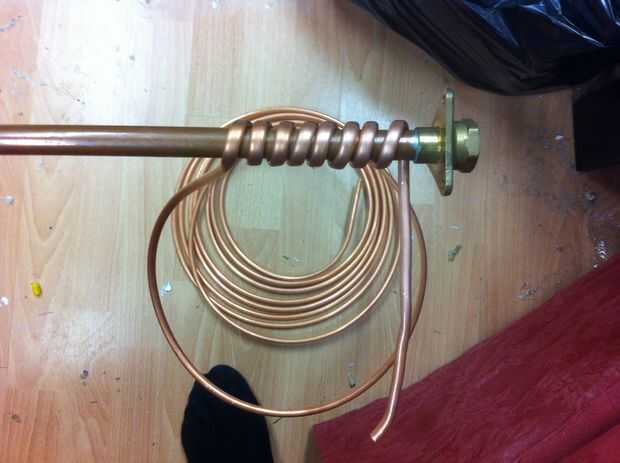

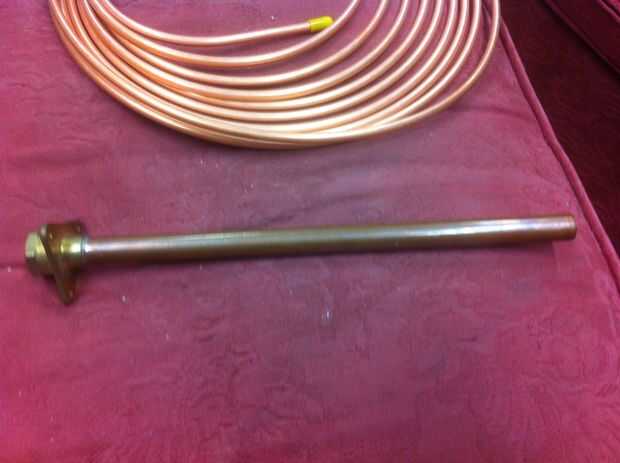

empezamos haciendo la bobina más pequeña, la bobina interna, para ello que tenemos que envolver el tubo de cobre de 6mm alrededor de una forma, por ejemplo, un tubo de cobre de 15mm en mi caso. Ten cuidado cuando a partir de lo es necesario dejar suficiente para salir de la parte superior de aproximadamente 5 pulgadas de largo. también cuando a partir tomar lento, no quiere doblar el tubo, hice un poco pero no ha restringido el flujo demasiado, si más adelante encuentro tiene tengo que hacer una bobina nueva. Cuando la bobina de la bobina Asegúrese de dejar una separación entre vueltas, queremos permitir que el vapor obtener entre por lo que puede refrescar en la bobina.
Longitud de bobina, 8 pulgadas en mi caso que es lo que todo el mundo parece decir que es mejor para este tipo de, usted puede hacerlo a 5 pulgadas si usted está haciendo una columna más pequeña pero si se puede hacer 8 pulgadas o más.

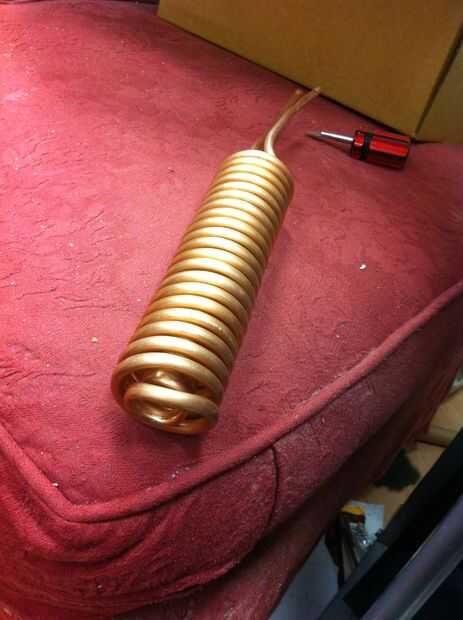

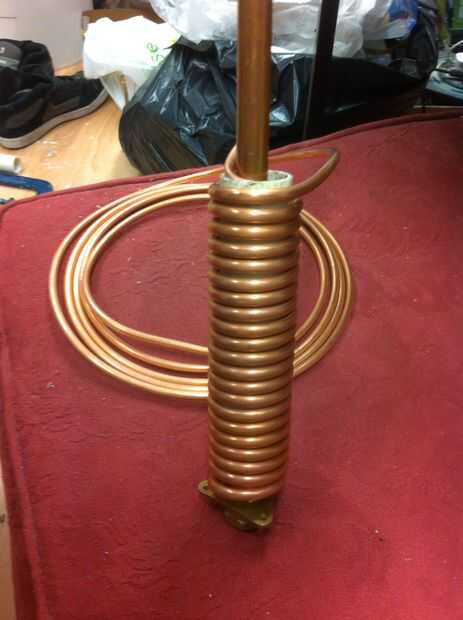

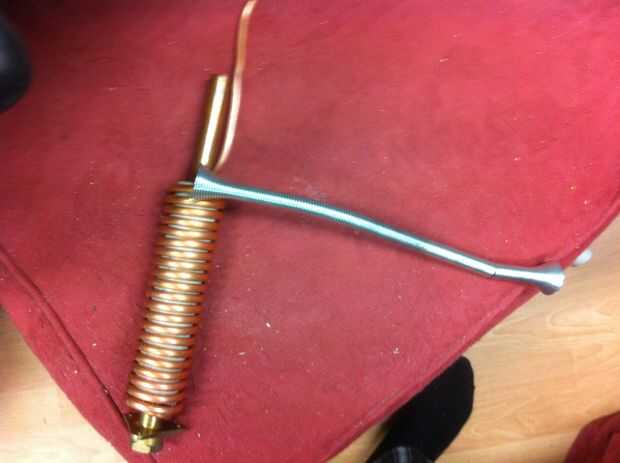

una vez que la bobina interna es a la longitud que desee Deslice el tubo de PVC sobre y empezar a enrollar la bobina exterior alrededor de él al llegar al final deja 5 pulgadas y cortarlo, doblarlo para que ambos extremos de la bobina están mirando hacia arriba con un resorte de flexión que no quiere poner una torcedura en él ahora.
debe deslizar el tubo de cobre hacia fuera fácilmente, el tubo de PVC que tenga para sacar con unas pinzas.
Pásate por este post del foro en la bobina la bobina ideal, haz clic aquí
