Consola de simulador de tren MS de Arduino (5 / 8 paso)

Paso 5: Cableado en el Arduino

El Arduino Leonardo es el corazón de la consola. El Leonardo es bueno para esta aplicación porque tiene una emulación del teclado para controladores de Arcade. Los controladores de arcade MAME utilizan esta tabla como en Sesudos Bits MAME Arcade control. Usted haría bien para ver códigos de teclado ASCII por lo que usted puede diseñar su propia configuración.

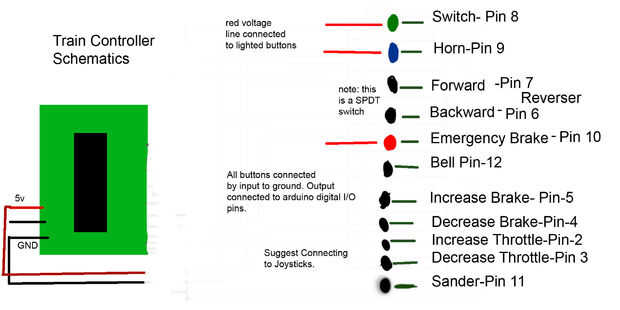

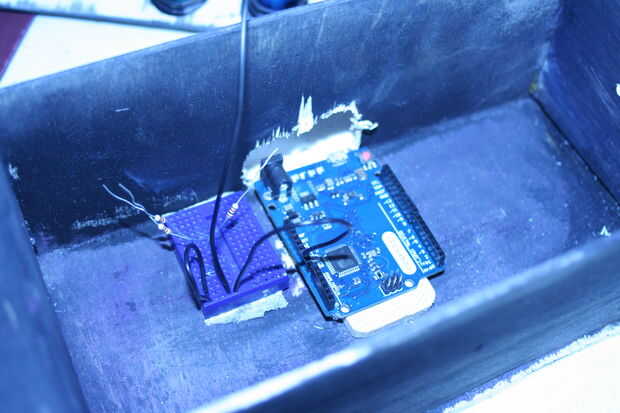

Usé un protoboard para conectar Arduino a los botones. Quisiera sugerir los 5V y el GND de cableado en el tablero y conectar los botones a ellos. Las salidas desde el botón NO entra en los pines de arduino y la tierra entra en la entrada de energía botón. Esto corresponde con la función de bajo en el código.
