Consola de juegos de All-In-One retro (8 / 12 paso)

Paso 8: Crear el Panel frontal

Uno de los beneficios de emular vs el sistema real es el guardar la función del estado. Queremos crear un panel frontal para poder acceder a esta función sin un teclado, también tenemos un botón "Quit Game" y algunos puertos USB extra delanteros para controladores especializados (tales como el control de N64).

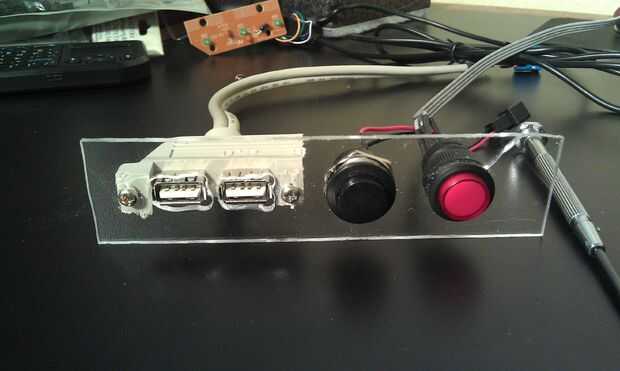

Para lograr esto simplemente corte una pieza de plexiglás hacia fuera a las dimensiones internas de la puerta. Simplemente hice un rectagle que se desliza en forma perpendicular a la parte superior de la caja y deja un espacio para que el aire puede escapar por la puerta porque no ser hermético. Una vez que se corta el pedazo de plexiglás, utiliza la otra mitad de la cabecera USB, marque las ubicaciones de puerto USB en el plexi, así como Marque la ubicación de nuestros dos botones momentáneos para colocarse, luego taladro/dremel/arena/tallar hacia fuera los agujeros en el plexi. Usé un montón de perforación y lijado para conseguir los agujeros como cerca el tamaño deseado como necesario. Luego simplemente instalar la cabecera USB y los dos botones en el vidrio y había montado dentro de la caja con pegamento caliente.

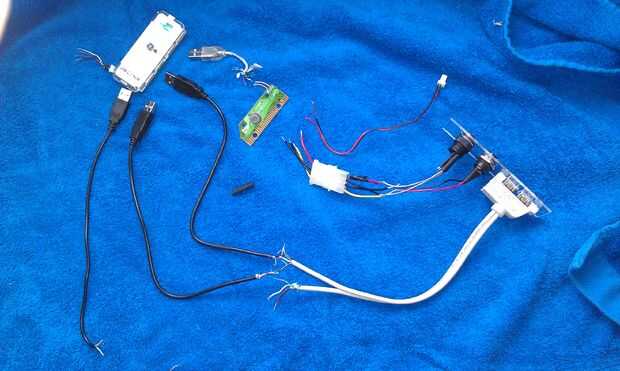

Para conseguir estos usb puertos funcione pueden simplemente cualquier empalme en los puertos USB macho con los cables, o les de la soldadura en el hub USB, pero te recomiendo el empalme como entonces puede desconectar la parte superior de la caja de la mitad inferior de la caja.

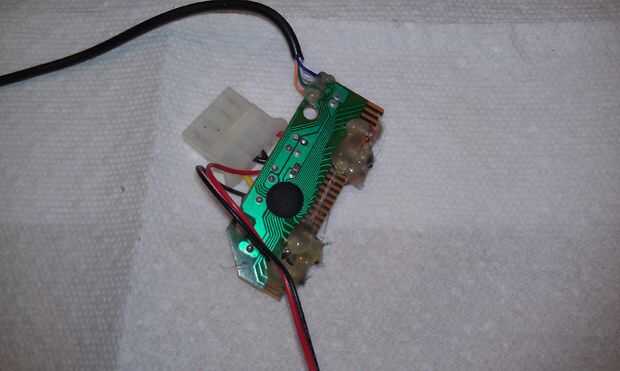

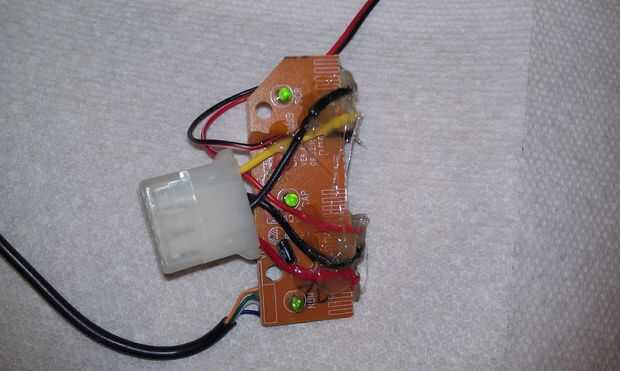

Los botones de toman un poco más trabajo para conseguir que funcione. Se necesita ese teclado USB genérico. Lo desarma y saber lo que dos terminales sobre el circuitboard necesitan ser activado para producir las teclas ESC, F5 y F8. Para entender mejor cómo hacerlo, buscar la Web de Instructables de cómo hackear un teclado USB. No es difícil, pero se explican mucho mejor de lo que será capaz.
Ahora simplemente soldar el pulsador a los terminales de salida y sus dos botones momentáneos en el panel a los terminales F5 y F8 respectivamente. Ahora tendrás una manera de salir de tus juegos, guardar y cargar un estado y tienen la capacidad de conectar más controladores USB en la parte frontal de la consola.

La parte del teclado me llevó 2 teclados y unas 3 horas para conseguir derecha. Yo seguí tirando de los contactos. Así que acabé utilizando el pegamento caliente para evitar que los puntos de soldadura que cualquier presión.
