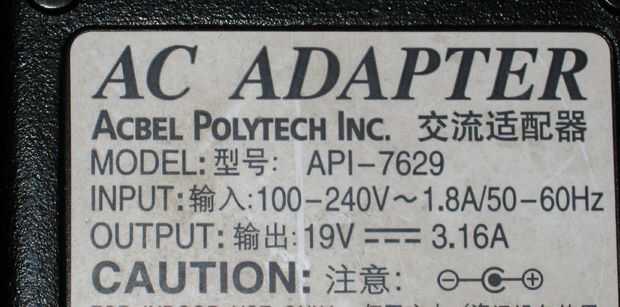

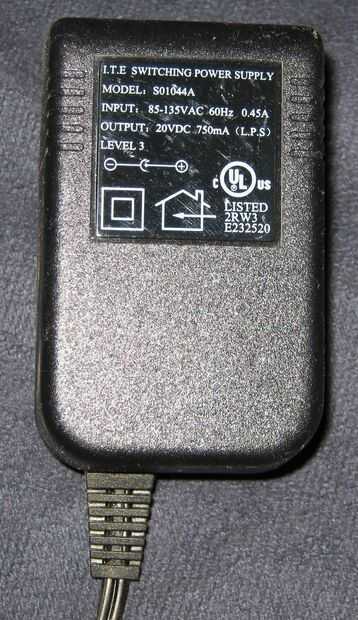

Las dos primeras fotos son una fuente de alimentación portátil y una fuente de alimentación 'hierba de la pared' (no tengo ni idea lo que era).
Fuente de alimentación de etiquetas típicamente especificar:
Entrada: los requisitos eléctricos de la toma de CA.
Voltaje: a menudo una gama
Tipo: AC, a veces la CA se indica generalmente por una línea ondulada (~).
Actual: en amperios (esto es el máximo necesario, pueden consumir menos)
A veces Hz: 50 o 60 Hz, para este tipo de fuente
Salida: los requisitos que salen de la fuente de alimentación
Voltaje: un voltaje fijo
Tipo: puede ser CC o CA a veces indicado por una línea ondulada (~).
Actual: en amperios

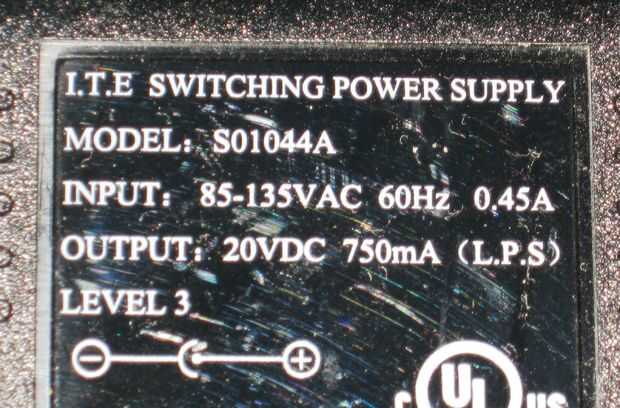

Hay varias fotos de varias etiquetas de fuente de energía.
Consejo importante: La información más importante es el voltaje de la salida y la corriente (y tipo). La tensión es fija. La corriente es máxima. Lo que se conecta tiene que requieren el mismo voltaje (y tipo). La fuente de alimentación suministrará corriente hasta el máximo especificado, por ejemplo, puede conectar un 5VDC 0.5A adaptador wi-fi a un 5VDC, suministro de 200A.
USE: Soy un acaparador electrónica, para tener fuentes de alimentación probablemente 20. Esta información me permitirá encontrar un sustituto de alimentación para un dispositivo o una nueva para un proyecto de instructivo. Asegúrese de que la tensión de alimentación y las tensiones del dispositivo y los tipos son los mismos. La corriente de la fuente puede ser igual o mayor que el dispositivo de. También pude mi prima la información que necesitaba obtener una fuente de ordenador portátil de reemplazo de la fuente.

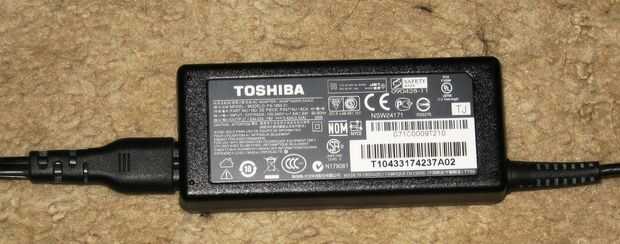

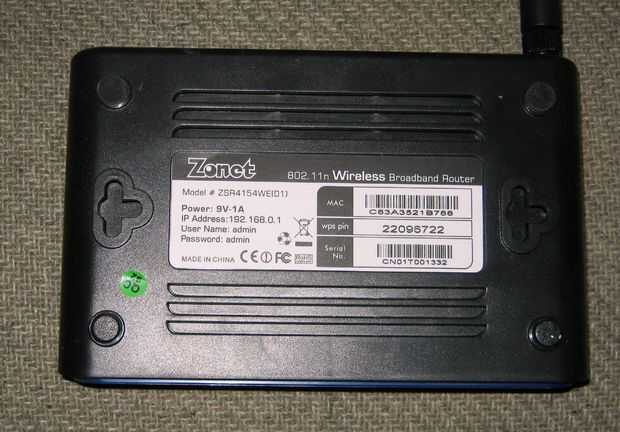

Fotos: portátil etiqueta y la etiqueta del router. Dispositivos conectados a una fuente de alimentación.
Voltaje de entrada: fijo de voltaje
Tipo de entrada: CA o CC
Corriente de entrada: es la máxima corriente para alimentar el dispositivo. Se puede usar menos.

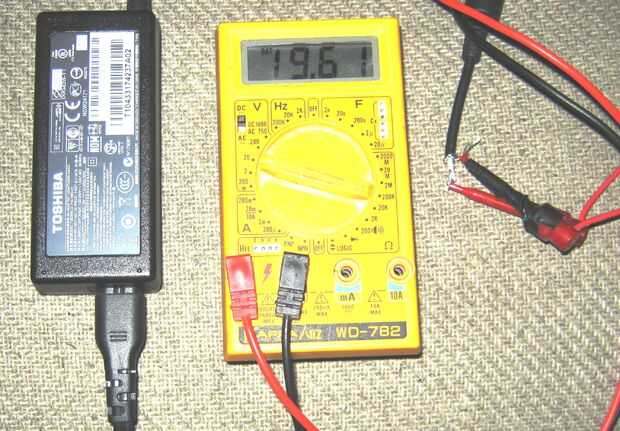

TechnoTip: La última foto muestra el voltaje medido para una fuente de alimentación 19V. Cuenta de que es más alto (19.6Vdc). Una de las razones es que esta descargada. No hay ningún dispositivo conectado a él. Pero puede ser ligeramente mayor o menor incluso si conectado.
Menos consejos importantes:
Punta de voltaje de entrada: Estoy bastante seguro de que todos los países tienen salidas de voltaje de corriente alterna. Esto puede ser 100, 120, 220 o 240V. Sólo asegúrese de que su tensión está en la gama.
Punta de corriente de entrada: Éste es el máximo que se extrae la fuente de alimentación. Corriente típica será menor. Esto no es importante si la corriente excede el máximo para su toma de corriente. Tomacorrientes residenciales de Estados Unidos están clasificados en 15Amps.
Frecuencia de punta entrada: Cada país que conozco tiene 50 o 60 Hz. Para fuentes de alimentación, quisiera adivinar cualquiera donde debe trabajar. Donde está crítica la frecuencia es para motores de corriente alterna.
Punta tipo: Algunos fabricantes la etiqueta voltaje de CA o CC, algunos utilizará el símbolo ondulado (~) para CA y la línea sobre una línea de guiones para DC. Creo que thes símbolos provienen de lo que parece la tensión en un osciloscopio. AC es una onda sinusoidal. DC es una línea recta sobre el nivel del suelo. Tierra está representada por la línea punteada.
Punta conector: algunas etiquetas tienen un diagrama adicional. Esto muestra cómo el voltaje DC es conectado al conector. El conector está en el centro. El punto muestra la polaridad de la patilla central (positivo). El símbolo C es el conector externo (negativo).
