Conseguir en tacto con su interior Chip (6 / 7 paso)

Paso 6: Oldies pero Goodies

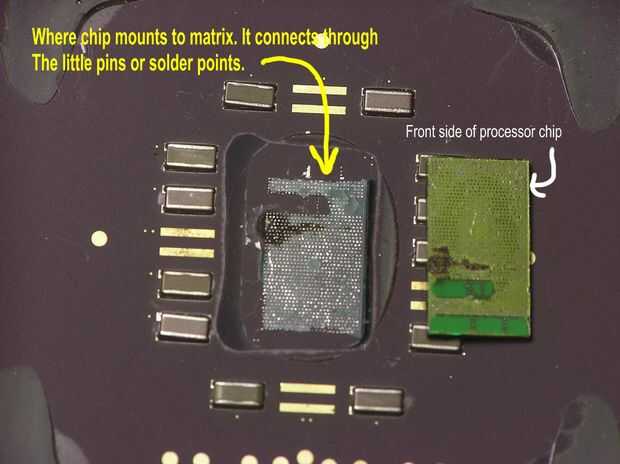

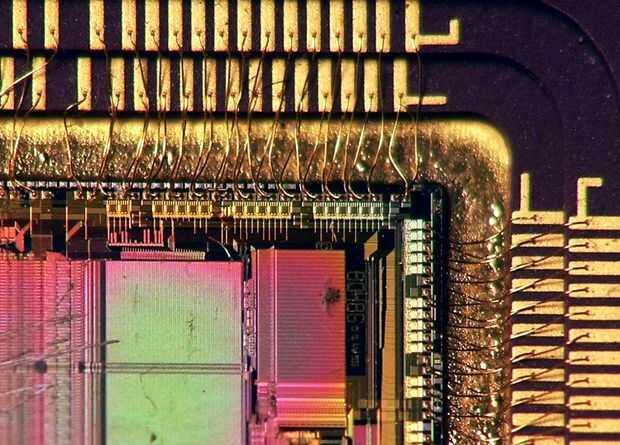

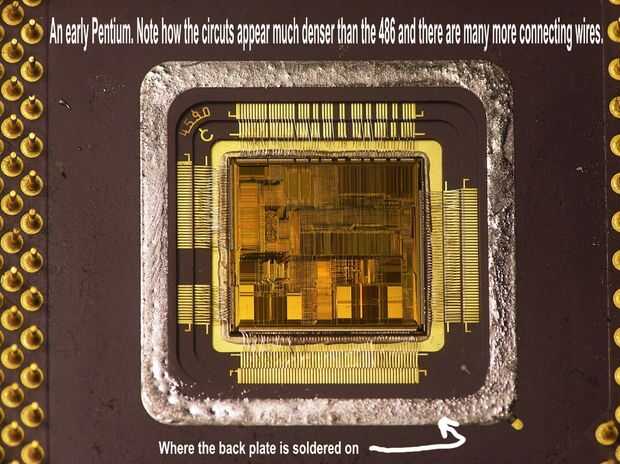

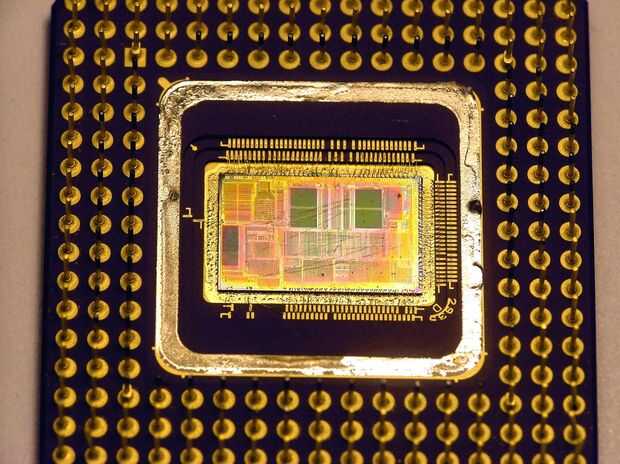

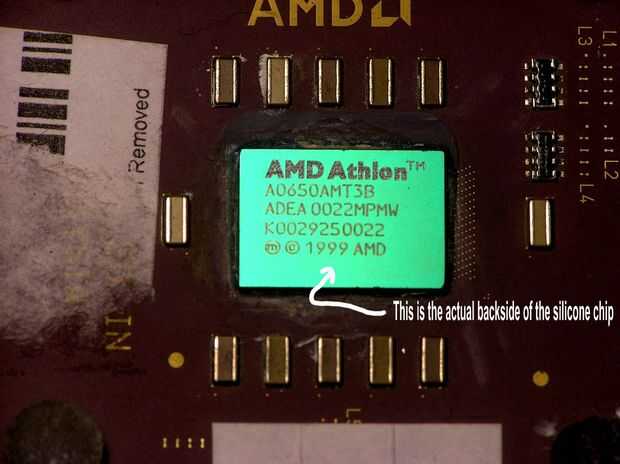

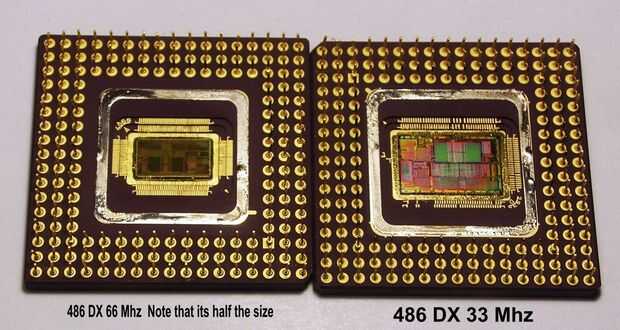

Buscar un procesador 386 o 486 mayores puesto que éstos son realmente bonitos en el interior. Con estos procesadores los chips montados en una base de cerámica boca abajo y luego cableados con cables de oro. Para ver el interior de estos, retire la placa inferior. Sólo se suelda en su lugar para todo lo que necesita hacer depende de calor la placa con la antorcha hasta que se calienta y se cae. Sólo la parte inferior de la placa de calor y no la cerámica de la viruta se monta en. Sostenga el procesador con sus alicates de punta larga y simplemente pasar el fuego, calentar la placa inferior. Calienta muy rápidamente y sólo tardará segundos para se caiga. Los dados para estos chips eran tan grandes que los circuitos son fáciles de ver. El primer Pentium se hicieron así también, pero en los procesadores Pentium 2, AMD y Cyrix cambiaron la forma de que los chips se montan. Los chips Athlon Socket A realmente están montados con el lado del circuito hacia abajo en una matriz de conexión. Los lados traseros de los chips son realmente las tapas donde se monta el disipador de calor. Incluso si usted puede conseguir estas despegarse de la matriz que aún no podrá ver nada a causa del proceso de montaje diferentes. Los más rápidos procesadores Athlon 64 están contenidos completamente por lo que el chip no es visible. Lo que ves en ellos son básicamente un distribuidor de calor que se conecta directamente al chip.
