Paso 1: Solidworks parte I: crear PVC
Crear un bosquejo de un círculo y smart la dimensión del diámetro de outter.

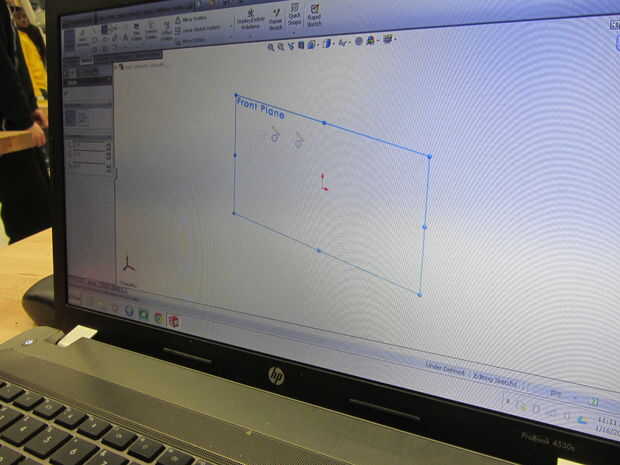

-Abrir Solidworks > haga clic en archivo > haga clic en nuevo > parte, haga clic en y haga clic en aceptar > haga clic en dibujo en la esquina superior izquierda > Haz clic en el plano frontal >

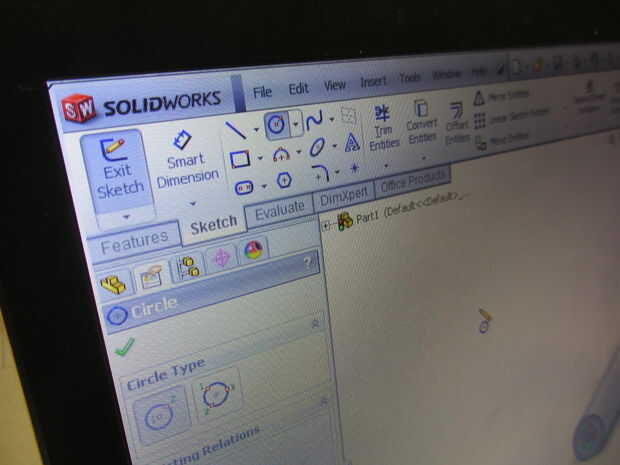

-Haga clic en círculo que se encuentra en la grilla de 4 por 3 opciones
-Haga clic en el punto de origen en el bosquejo que se ilumina naranja y arrastre

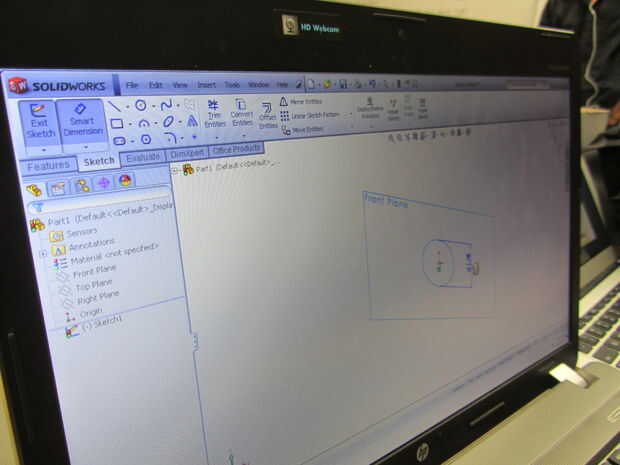

-ir a la esquina superior izquierda y haga clic en cota inteligente
-vuelva al círculo y haga clic en el borde del outter se iluminará en color naranja como el punto de origen
-Mueva el ratón hacia la derecha o izquierda del círculo y haga clic en
-una ventana se abrirá que dice modificar y en que uno pondría la dimensión de lo grande el diámetro del círculo
Después de esto saca el círculo a la longitud lo que se llama para.

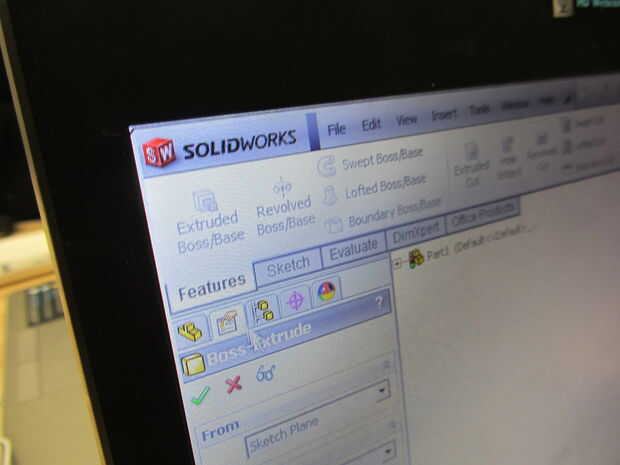

-en la sección características y haga clic en "extrusión jefe Base" >

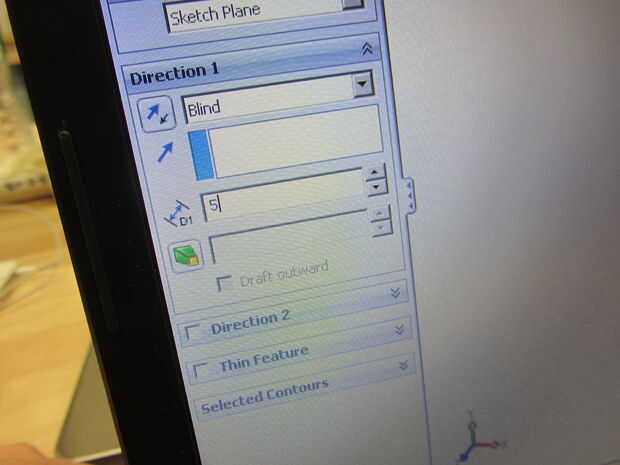

-una plantilla en el lado izquierdo se están que tiene títulos diferentes en el mismo. Busque bajo el título que se denomina Dirección 1 y un número se resaltarán en azul. ese número representa cuánto desea que el cilindro que. cambiar el número según cuánto necesita su cilindro para ser

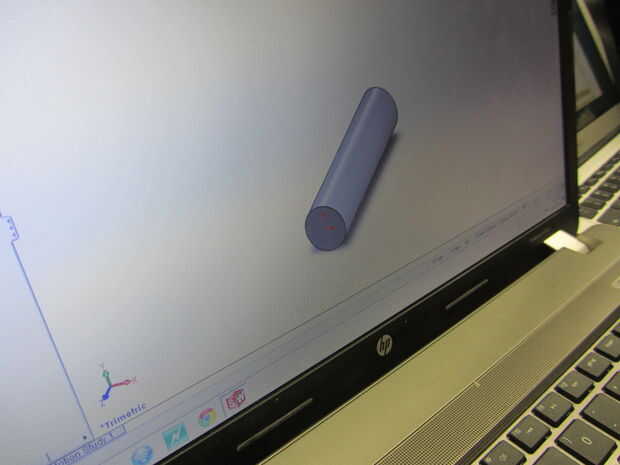

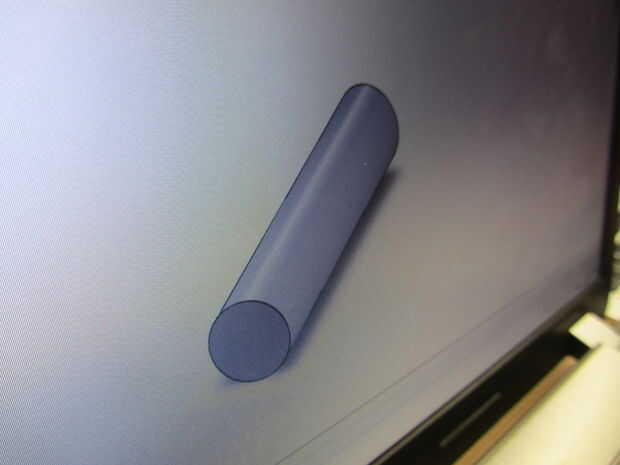

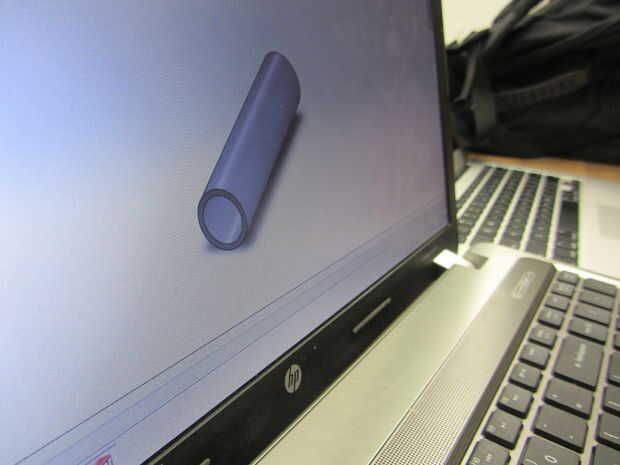

En este punto el cilindro se hace completamente pero ahora tiene que ser un corte a través del cilindro para hacer hueco.

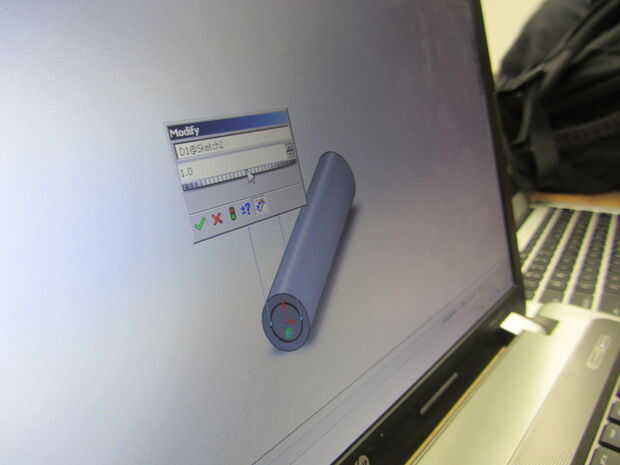

-vaya en croquis seleccione círculo y luego encontrar el punto de origen en una de las caras de uno de los pedazos de extremo del cilindro.
-no dejar el círculo fuera de la cara original. una vez creado el círculo adecuado a su gusto haga clic con el ratón.

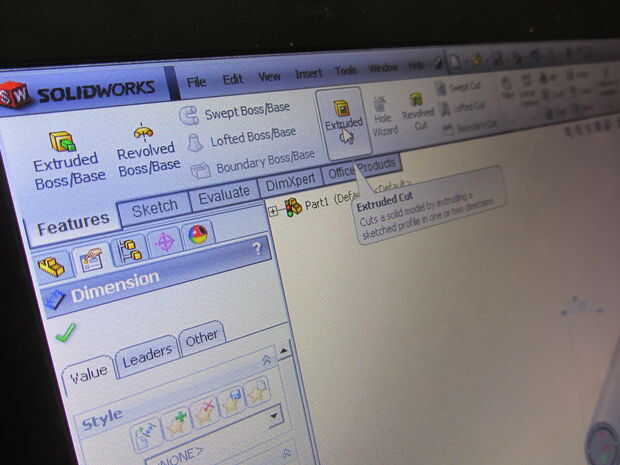

-ir a características entonces encontrar corte extruido y el cilindro hueco se crearán
-donde se coloca el cilindro en donde se puede ver, haga clic en el check verde en la esquina superior derecha
El material tiene que ser cambiado a PVC y el proceso de fabricación de la tubería de PVC.

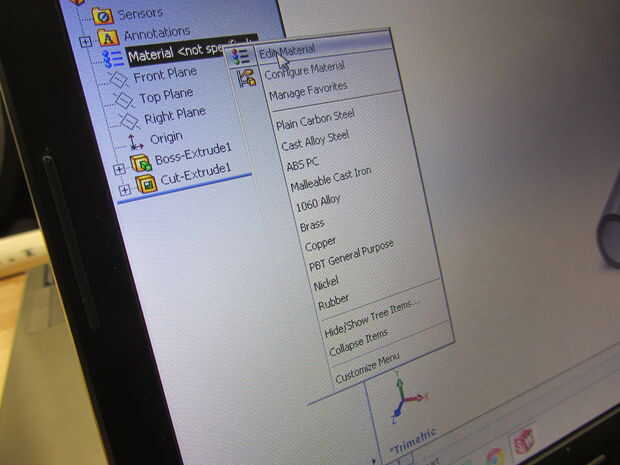

-en la plantilla en el lado izquierdo click derecho en "Material" en la sección llamada "Anotaciones"
-en la sección de "Plásticos", haga clic en "PVC rígido" luego haga clic en "Aplicar" y finalmente salir de la ventana de materiales haciendo clic en la esquina superior derecha donde se encuentra la recibida "X".
