Configuración y uso de Reprap Ramps1.4 RRD ventilador extensor (2 / 3 paso)

Paso 2: Configuración de firmware del Marlin

Estoy usando el tablero de rampas "Motherboard, Tarjeta madre BOARD_RAMPS_13_EFB" que significa estirador D10, D9 de ventilador y cama D8

Para controlar el ventilador en D9, que se utiliza para printerbed, usted necesitará utilizar los códigos M106 y M107 . Si usted tiene una pantalla LCD este ventilador particular se agrega automáticamente a él. Retengamos esta función.

En Configuration_adv.h

Regulador ventilador

Desplácese hacia abajo o Ctrl + f y buscar CONTROLLERFAN_PIN del golpe

Está desactivado por defecto. Cambiar el Pin de -1 a 5 como se muestra en la imagen.
Definir cuántos segundos el ventilador debe funcionar después de la última actividad del motor y ajuste la velocidad de su ventilador debe ir.

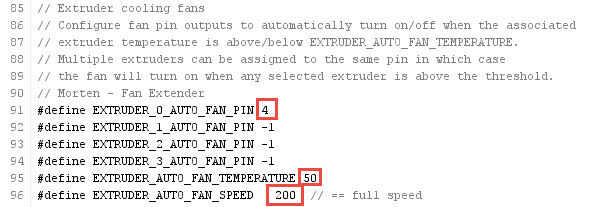

Ventiladores de refrigeración de extrusoras

Justo debajo de la opción de ventilador del controlador se encuentra la sección de la extrusora autofan.

Cambiar el-de 1 a 4 después de EXTRUDER_0_AUTO_FAN_PIN como se muestra en la imagen.

También puede especificar la temperatura donde el ventilador arranca y se detiene. Yo uso 50c y se puede definir qué tan rápido debe ir el ventilador. He puesto minas a 200. No marcar esta demasiado abajo por razones obvias.

Suplemento de 4 FAN_PIN Si utilizas EEB (2 extrusoras) en rampas (26.11.2015)

Si utilizas 2 extrusoras en rampas, PIN 4 se asigna automáticamente printfan - el ventilador que habría conectado al PIN 8 y el control de su LCD.

Significa que se puede controlar con su LCD con un extensor de ventilador sin configurar por separado de su pin.

También significa que no puede asignar PIN4 a nada si usas 2 extrusoras en rampas!

Hecho!

Eso es todo. Ahora subir el firmware a la impresora y continuar al paso siguiente para verificar todas las obras.
