Conexión de sensor de alarma para ventana o puerta con Arduino (2 / 4 paso)

Paso 2: Montaje

El montaje es fácil, se basa en el ejemplo trae Arduino sobre el uso de un botón, solo en este caso, nuestro certamen será el interruptor de lengueta.

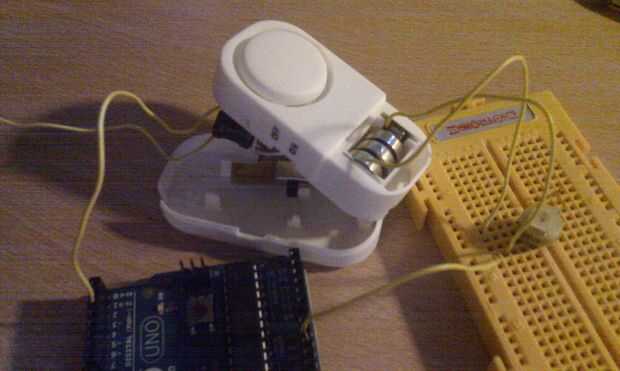

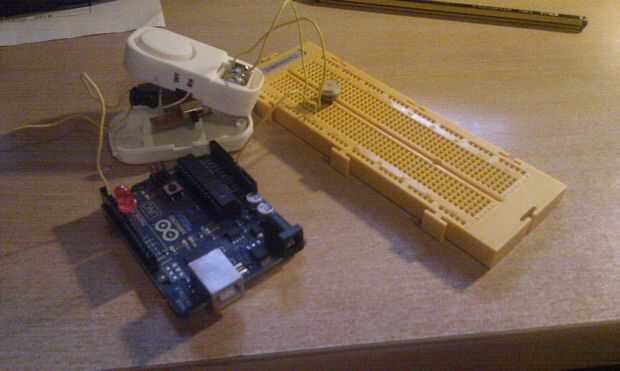

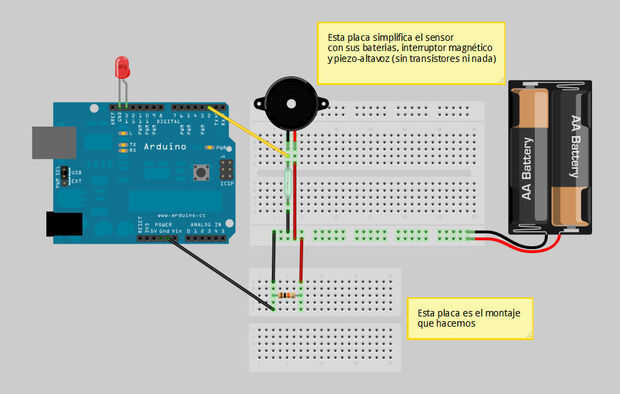

En el diagrama hay Junta de dos placas, la superior formulan de forma minimalista el sensor, con las baterías, el piezo altavoz y el interruptor de lengueta. La inferior represen nuestra placa de trabajo (la amarilla en el resto de fotos).

Se trata de sacar dos cables de + y - de las pilas de botón y puentearlos con una permiso de resistencia 10K. Del nodo negativo de esta resistencia y las pilas sacaremos un cable al GND del Arduino (Así Arduino interpreta ese valor como 0)

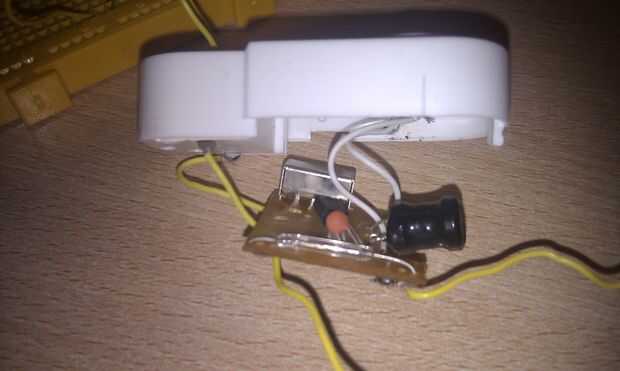

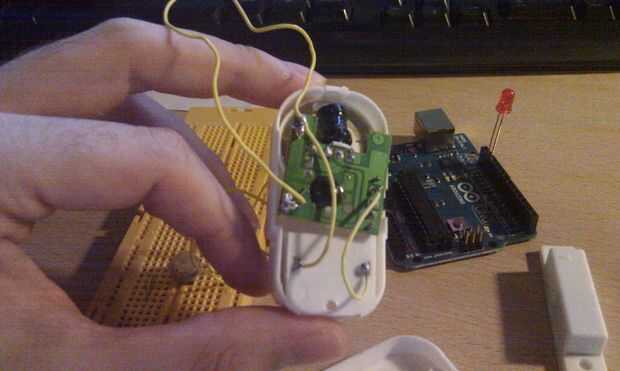

Por otra parte hemos de soldar un cable (de color amarillo en el diagrama) al extremo del interruptor de lengueta que no va unido al negativo de las baterías y llevarlo hasta el pin 2 de Arduino.

No el de colorcar un LED entre de heno olvidarse pin 13 y GND en arduino, respetando la polaridad (la patita MÁS larga una, o sea al pin + 13)
