Conexión de Adafruit SD tarjeta Breakout a Leonardo

me tiene algunas piezas nuevas de lujo. Uno de él es el desglose de SD de Adafruit. Me tomó un tiempo para averiguar cómo conectar a mi Leonardo pero finalmente funciona.

En Leonardo y tarjeta SD debido desglose debe ser conectada a SPI. SPI no es disponible thrue encabezados femenina normal pero la ICSP cabecera central trasera de la Junta. Evitando para buscar pins cada vez que lo conecto, creado mi SPI-adaptador para Leonardo.

Lo que necesita es un pequeño descanso de PCB, jefe del pin 6 y cable para la conexión. Algunos cables. Tu soldadura hierro 2pin mujer header, header hembra 8 pines.

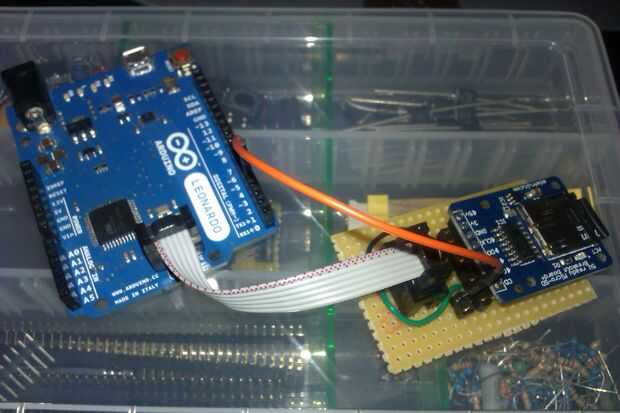

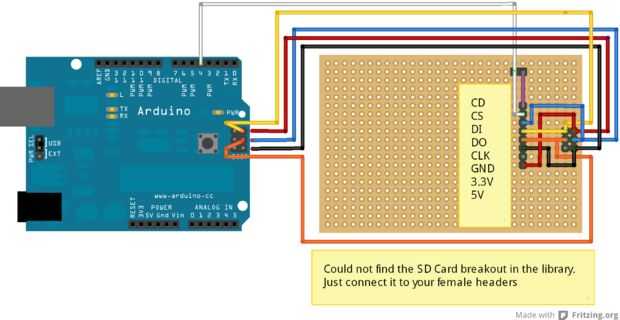

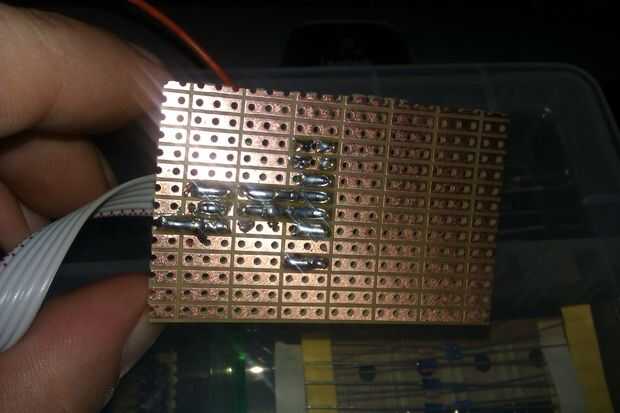

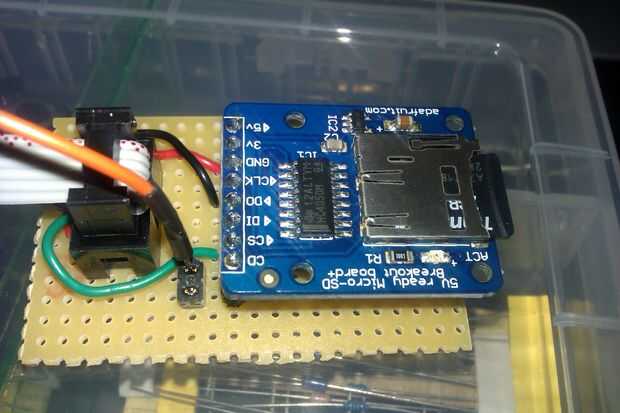

Tus pins y cabeceras a la Junta como se muestra en el esquema para la Junta de la soldadura. Luego de alambre y les de la soldadura como se muestra. Cuando haya terminado te conectarse CS-pin de desbloqueo D4 en el Arduino. Enganche la placa breakout en yor adaptador y conéctelo al ICSP. Más información en la página de producto de Adafruits.

Es lo bueno. Esto también funciona en debida. Sólo conéctelo a su cabecera SPI e ir.

Puesto que la opción de comentario no me gusta añadir mi comentario aquí:

El perfboard es de Conrad y viene muy bien. No es necesario para tiras de cout.
