Conexión - ascensor, cerradura, escucha. (3 / 11 paso)

Paso 3: Construcción de la caja exterior

La carcasa exterior de la radio está hecha de capas de madera del MDF de la hoja. Encontré esta manera muy desperdiciador de tiempo debido a tener que hacer múltiples anillos idénticos para hacer el hueco de la estructura. Sin embargo más tarde en el proyecto fue útil poder desarmar las distintas capas de madera para ordenar todos los sistemas electrónicos internos pequeños y luego pegar todo alineado cuando supe que todo lo interior estaba funcionando bien.

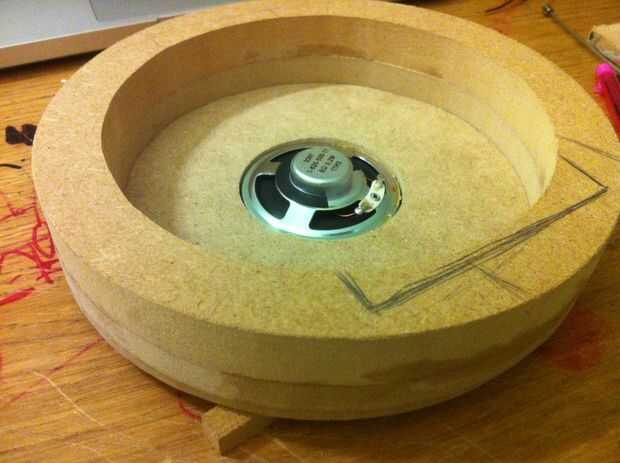

La base cilíndrica grande de la radio se hizo de dos anillos MDF gruesos de espesor 15 mm con un diámetro exterior de 180 mm y un interno de 140 mm. por encima y a continuación fueron dos círculos MDF gruesos de 5 m m de 180 mm de diámetro.
La base tiene un orificio de diámetro 55mm perforado centralmente hasta el cono del altavoz que más tarde finalmente se lija para encajar bien y pegado asesinado en casa.

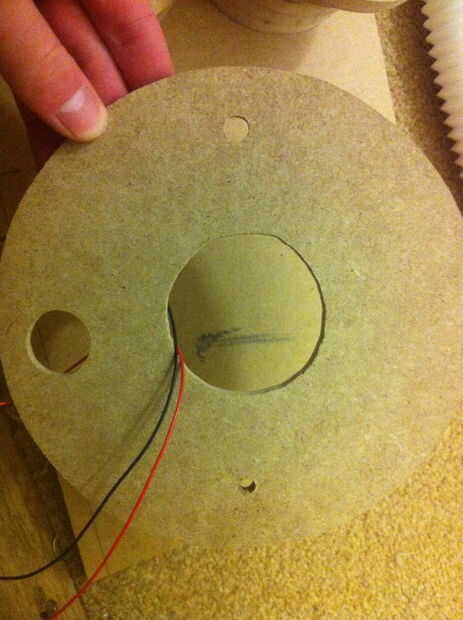

La parte superior tiene un orificio de 60mm centralmente por lo que la electrónica desde abajo se puede conectar a través de la vivienda media. En el lado izquierdo de la tapa hay un orificio de 10mm para mi fm/a, interruptor de palanca (sin embargo esto puede variar dependiendo de lo que el interruptor se utiliza), una de 5 mm a la derecha para el ariel se rosca a través de debajo y un agujero de 23 mm en la parte delantera. La posición de este variará dependiendo de donde realmente se coloca la platina de abajo.

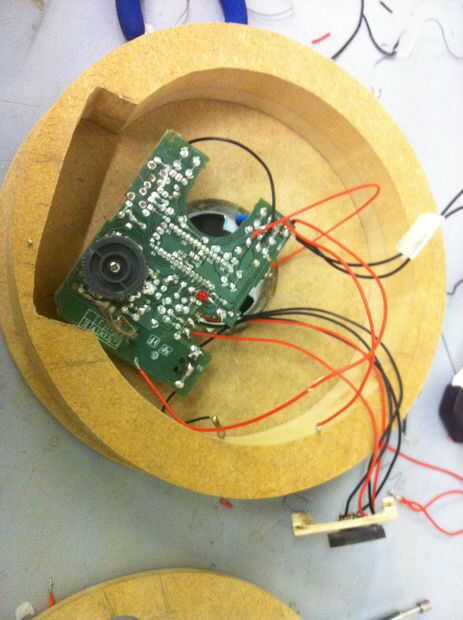

Para colocar la placa de circuito corto en el lado de la caja base. Tuve que pasar un rato midiendo con precisión para que pudiera colocar la puesta a punto marcado en el lugar correcto externamente como el dial de ajuste no se ha tomado por la Junta.
