Conector magnético impreso 3D! *UPDATED* (1 / 7 paso)

Paso 1: ¿Qué queremos hacer y cómo debe hacerse?

Derecho.
Sabemos lo que queremos hacer. ¿Y ahora? Tenemos que averiguar los criterios de.

Vamos a hacer un conector magnético. Tenemos que decidir cuáles son nuestros criterios. Vamos a hacer una lista de.

Queremos que:

-ser posiblemente lo más pequeño posible

-conectar/desconectar fácilmente por el usuario sino que debe hacer también una conexión firme

-evitar la conexión inversa, no queremos cualquier circuito quemado y pantalones cortos

-deben estar instalado en la carcasa fácilmente sólo por pegando

Ahora vamos a sacar nuestras ideas teniendo en cuenta nuestros criterios.

Vamos a necesitar después de herramientas durante el proceso de diseño:
-papel (realmente mucho si usted tiene un montón de ideas)

-pluma y lápiz

-Software de CAD 3D (diseño de FreeCAD, tinkercad, chispa, solidworks, Autocad, cualquiera va a hacer) en mi caso será solidworks

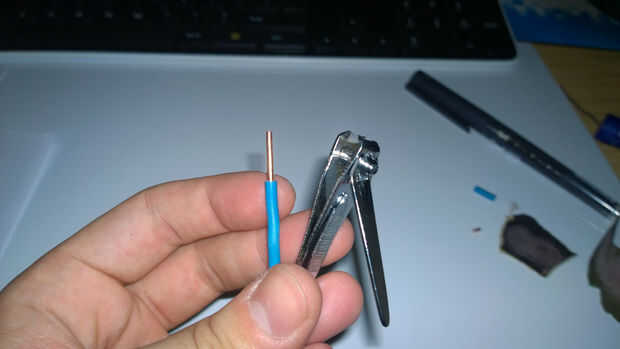

-para hacer los conectores necesita alambre de cobre de 2mm, corta uñas, soldador y algunos cables.

-Impresora 3D sería ideal para imprimir los archivos, pero no tienes que tener uno. Usted aprenderá que algunos de diseño durante este instructable ;)

¡Vamos!
