Conector de jack estéreo de 3.5mm DIY (1 / 4 paso)

Paso 1: Primeros pasos

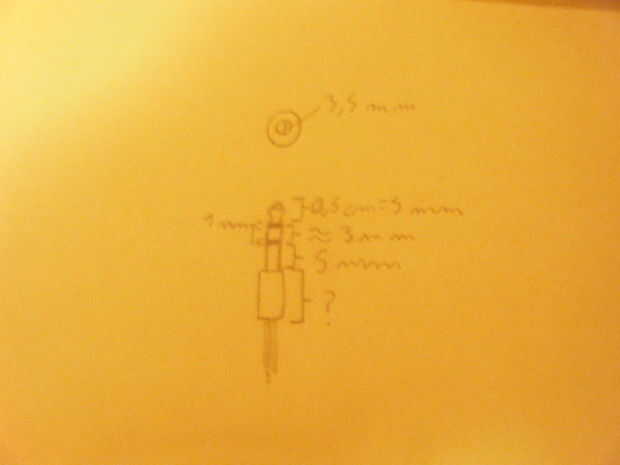

bien, básicamente la clavija estéreo de 3,5 mm utiliza 3 contactos, se puede ver claramente si nos fijamos en la punta del enchufe, pero lo que necesitamos saber son las medidas físicas, he hecho algunos dibujo feo de ella, lo comprueba...

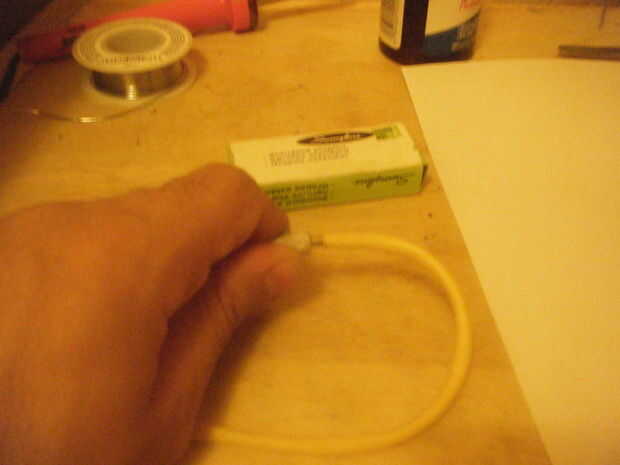

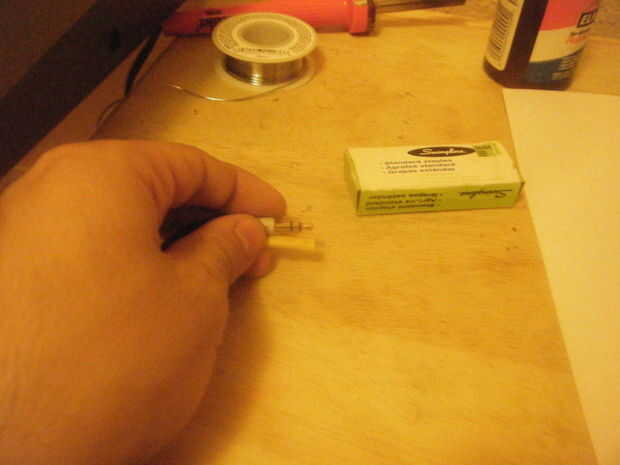

en busca de la punta en el cable hay...

5mm
aislante de 1mm (aprox)
3mm (aprox)
aislante de 1mm (aprox)
5mm

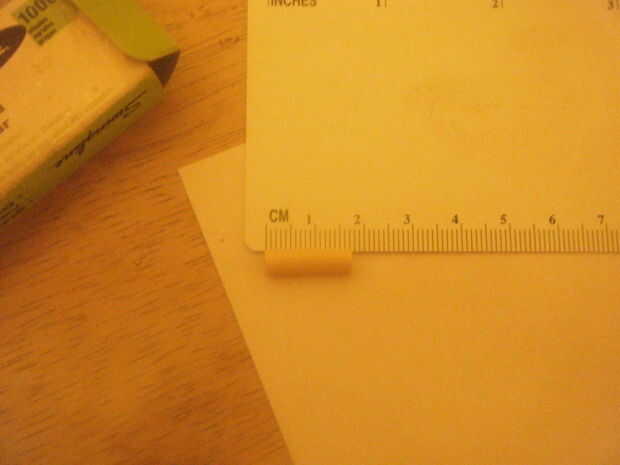

lo que termina en unos 1,5 cm de largo...

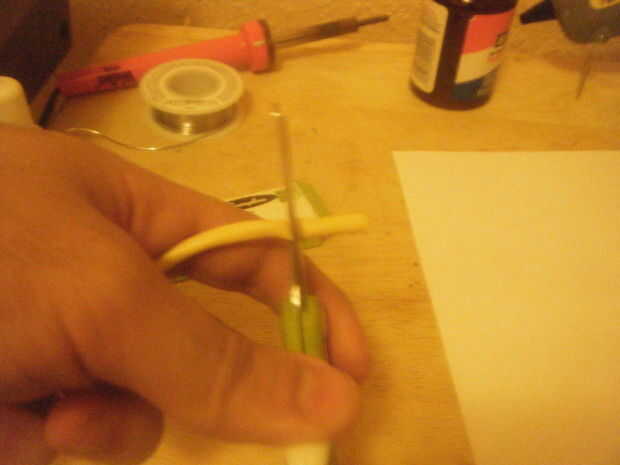

vamos a cortar 1,8 cm de cubierta del cable.
