Conecte A 16 x 2 LCD Display a un Arduino (4 / 9 paso)

Paso 4: Soldadura Junta de cables a tira--puede tomar una mientras :(--

Asegúrese de que no tienes nada planeado desde hace unos años, esto lleva un tiempo (jeje, tal vez no ese tiempo :/)

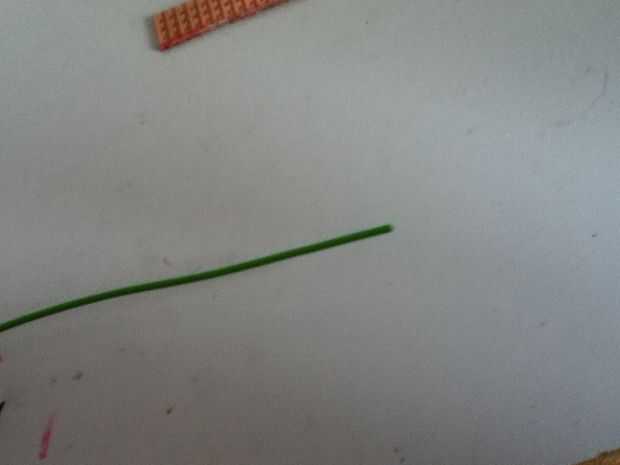

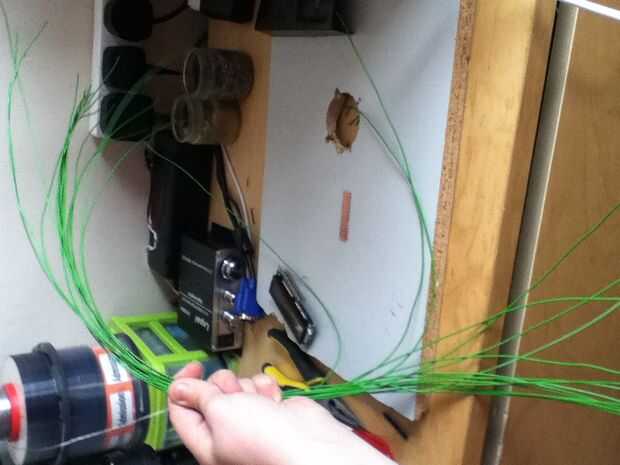

primero se corta el cable, que mina 1,2 m hecho cada longitud

Necesitaba 16 alambre x

así que en general necesitaba 19,2 m de alambre, tengo bastante ya que acaba de traer rollos de 18 x 100m de eBay ahaha

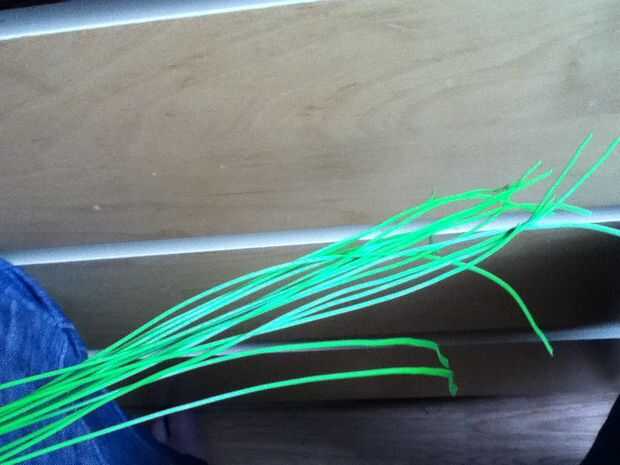

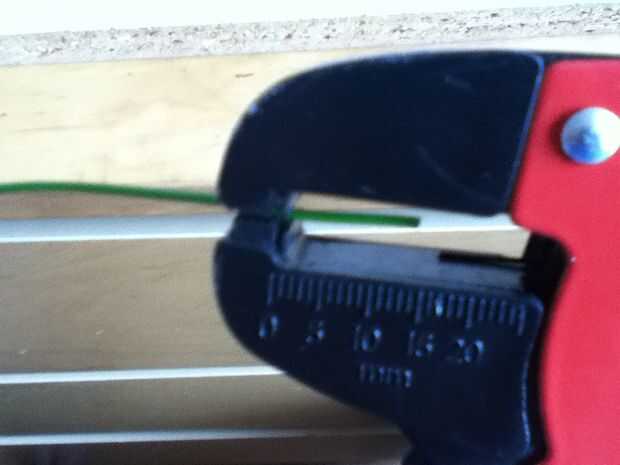

Corte el cable y tira de ambos extremos de cada pieza,

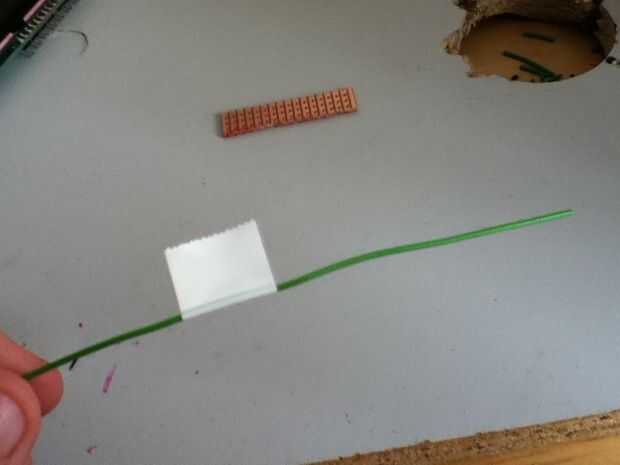

en un extremo necesita cortar un pedazo de 3cm de cinta aislante y ponerlo en el 1 extremo del cable después de doblar para enfermos

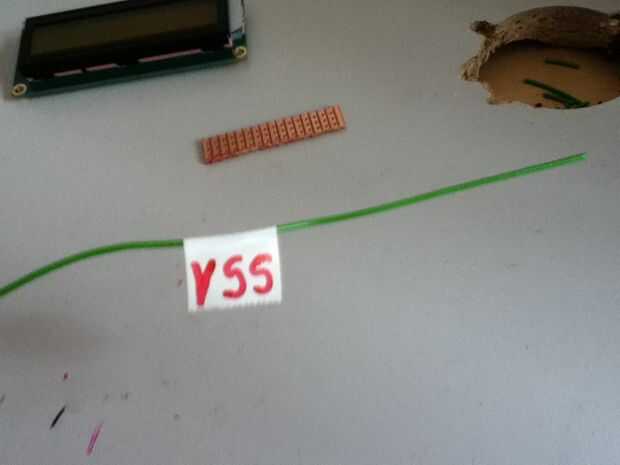

entonces necesita etiquetarlo, por ejemplo primer pin VSS así sucesivamente la cinta escribes VSS,

hacer este paso para todos los cables, por lo que 16 todos los cables están marcados en un extremo,

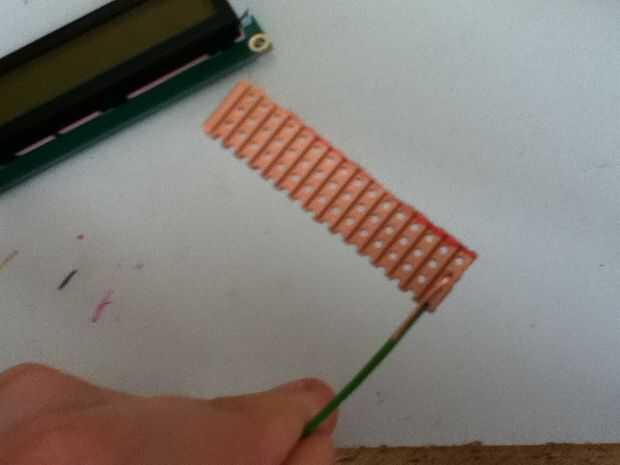

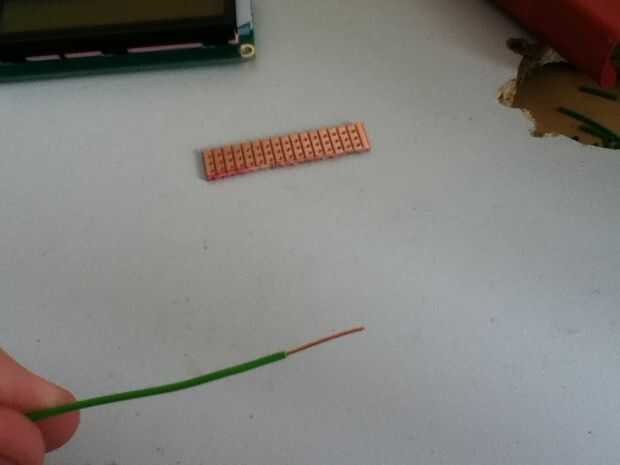

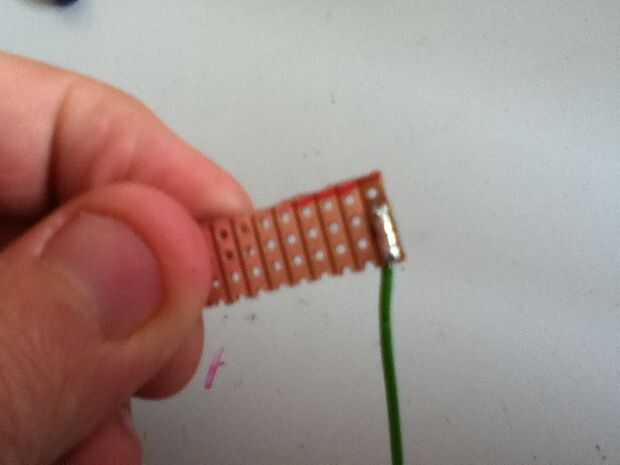

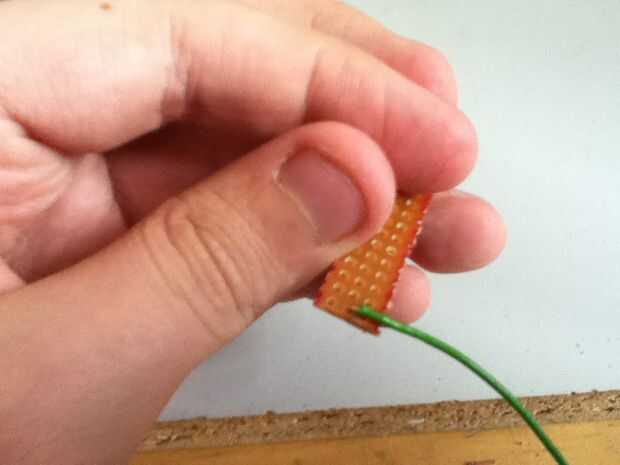

ahora en el extremo de la opp del cable, es necesario introducir en la Junta de tira, luego doblar el cobre por lo que es plano en la parte inferior de la Junta,

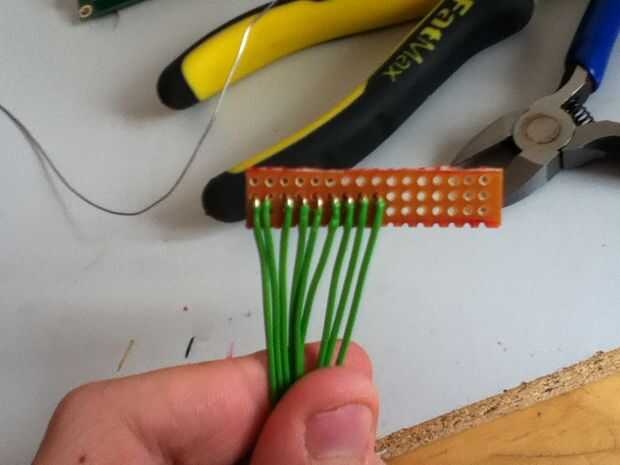

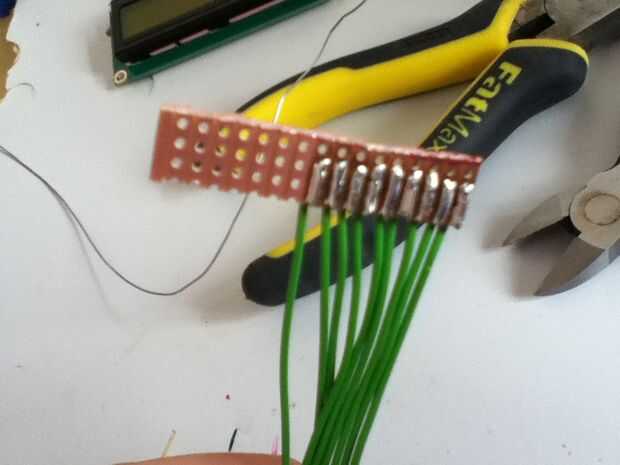

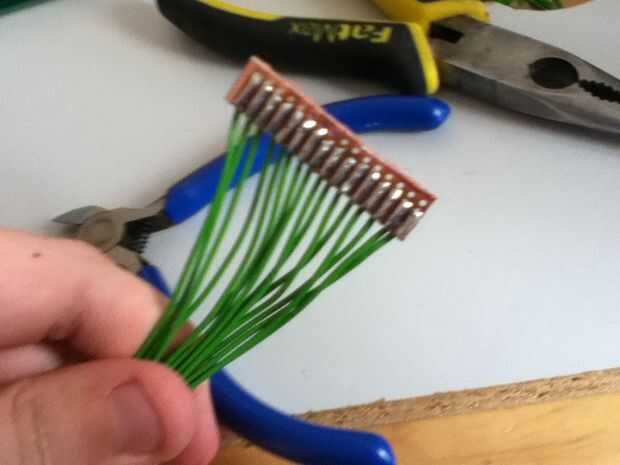

usted entonces soldar todos ellos haciendo que ninguno de ellos toque en todo!

ver fotos si no entiendes:),

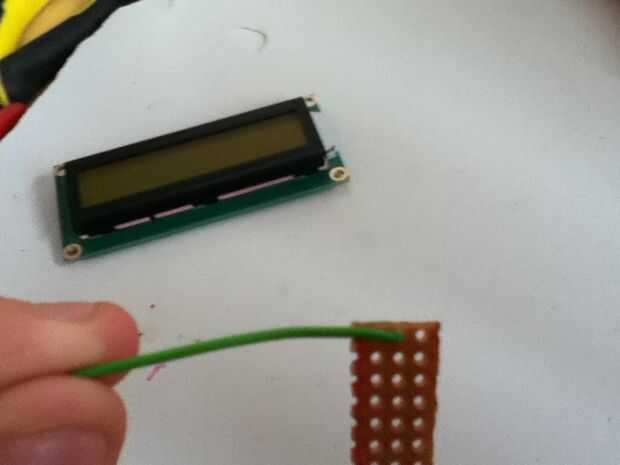

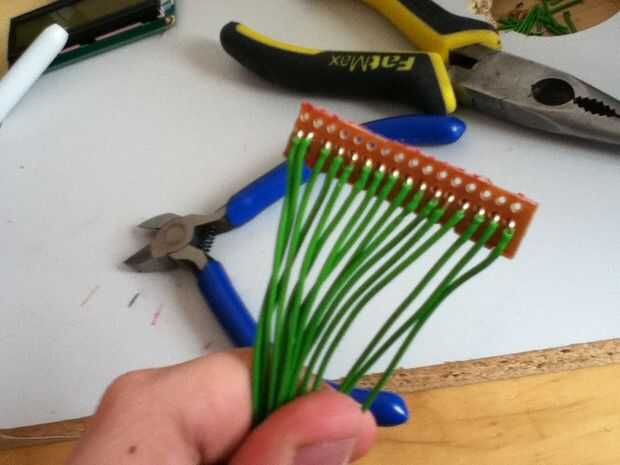

Cuando todos los cables se sueldan en orden de la Junta de tira, deberá conectarlo a la pantalla de LCD asegurándose que las clavijas coincidan con cómo han soldado lo, entonces suelde a la visualización,

mirar fotos para entender más :)
