Conectar varias entradas digitales para una entrada analógica! (2 / 3 paso)

Paso 2: Esquemas y explicación

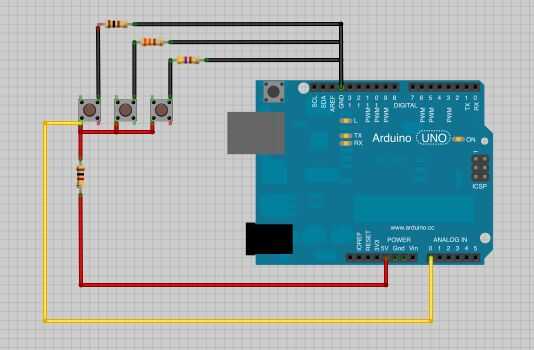

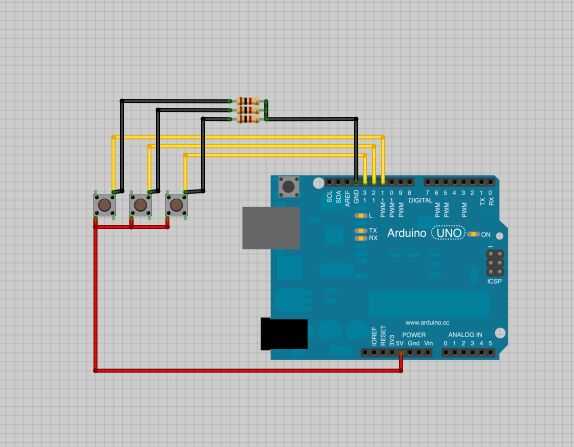

El primer diagrama de arriba es la forma estándar para conectar botones. Cada uno conecta con su propio pin digital, y cada uno tiene su propio resistor de pull-down. En el segundo diagrama, todos los botones de conectan con el mismo conector analógico.  También conectan al positivo a través de una resistencia de 1K ohm y la negativa a través de resistencias de diferente valor. Cuando se pulsa el botón 1, el nivel de voltaje en analógico 0 es igual a {R2 / (R1 + R2)} * Vcc o {100 / (1000 + 100)} * 5 = 5/11 de un volt o 0.45V. Problemas para los otros dos botones con resistencias de 330 y 470 ohmios, obtenemos 1.24V botón 1.6V 2 y aproximadamente para el botón 3. Podríamos seguir añadiendo botones con resistencias de valor superiores, como 680 ohms, 1,5 kohms, 3.3K ohms y así sucesivamente.

También es útil el hecho de que pulsando dos botones al mismo tiempo producirá un valor completamente independiente. Basado en la ecuación para resistencias paralelo, R = 1/1/R1 + 1/R2... 1/Rx, podemos determinar que los botones uno y dos presionados juntos producirá una resistencia total de 1/100 + 1/330 = 1/R, entonces solucionando para R, el resultado es alrededor 77 ohmios. Que conecte la fórmula del divisor de tensión con 77 ohmios como R2, {77 / (1077)} * 5 = 0.35V, obtenemos una lectura de voltaje completamente nuevo. Posibles usos incluyen ser capaz de leer diagonales en palancas de mando que utilizan botones, como este: https://www.sparkfun.com/products/9182, sin varios if... entonces... if else declaraciones sobre Arduino.

Para más información sobre resistencias en paralelo, Lee este artículo: http://www.electronics-tutorials.ws/resistor/res_4.html
