Conectar una matriz de LED 8 x 8 a un protoboard pequeño (5 / 6 paso)

Paso 5: (opcional)

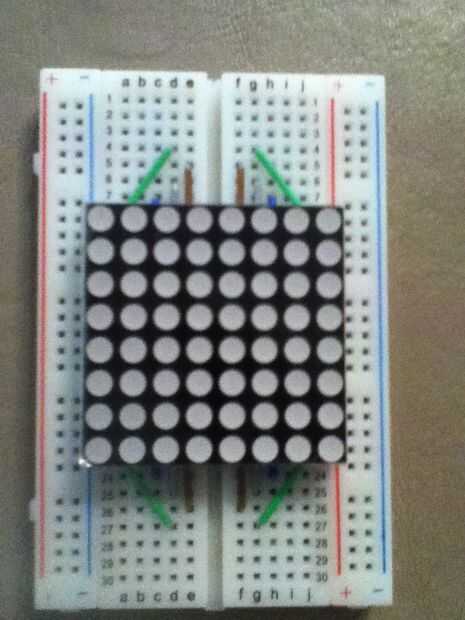

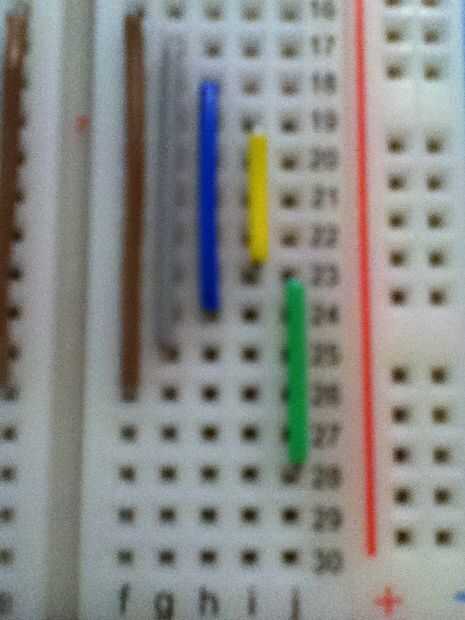

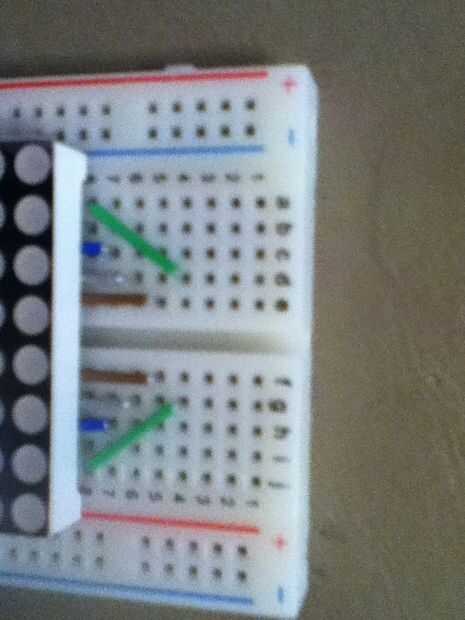

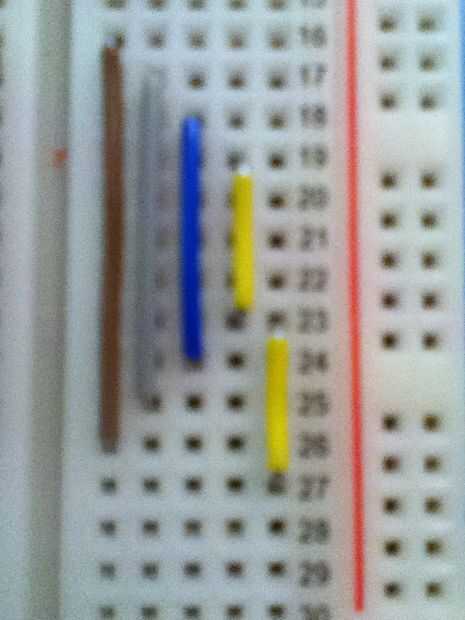

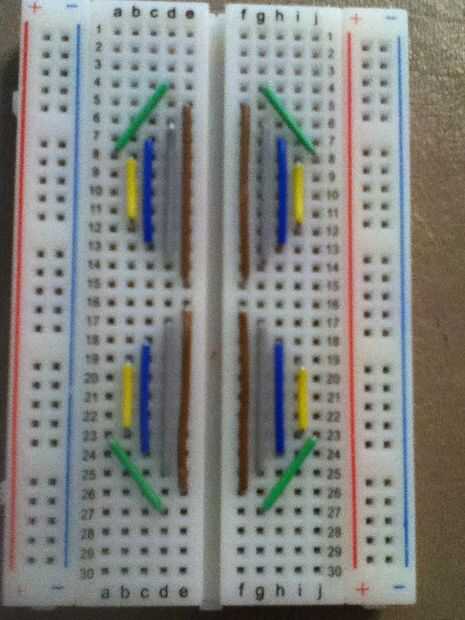

Como se puede ver, los puentes amarillos están parcialmente ocultas por la matriz, por lo que puede dar para ser más accesible. Puede utilizar 4 hilos más amarillos y mantener todo lineal, utilizar 4 hilos verdes y saltar un pin o utilizar 4 hilos verdes en un ángulo. Elegí este último, porque no tengo suficientes conectores amarillos y no me gusta las lagunas.
