Conectar el módulo Bluetooth HC-05 a Arduino (6 / 8 paso)

Paso 6: Conectar el módulo de RxD Bluetooth utilizando la divisor de tensión

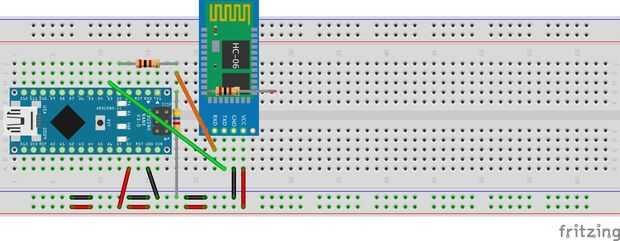

Ahora tendremos que conectar el RXD HC-05. Primero debemos establecer un divisor de voltaje utilizando el 2K y las resistencias de ohm de 4,6 K. Primero conecte un extremo de la resistencia de 2K con Arduino D2 conector, conecte el otro extremo a cualquier línea sin usar en el protoboard, entonces en esta línea conecta la resistencia K 4,6 y el otro extremo a la tierra. Ver la imagen de arriba.

Conecte un puente dupont originario desde el punto de centro entre el resistor de 2 y conecte al RXD HC-05.
