Conectar Bluetooth Universal de Arduino - Control tu Arduino con tu dispositivo Android (8 / 15 paso)

Paso 8: Parte 3: el Bluetooth básico conectar la aplicación - el Sketch de Arduino

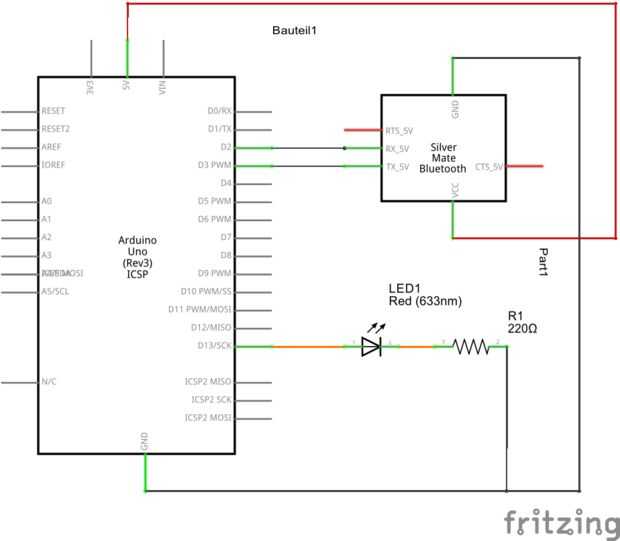

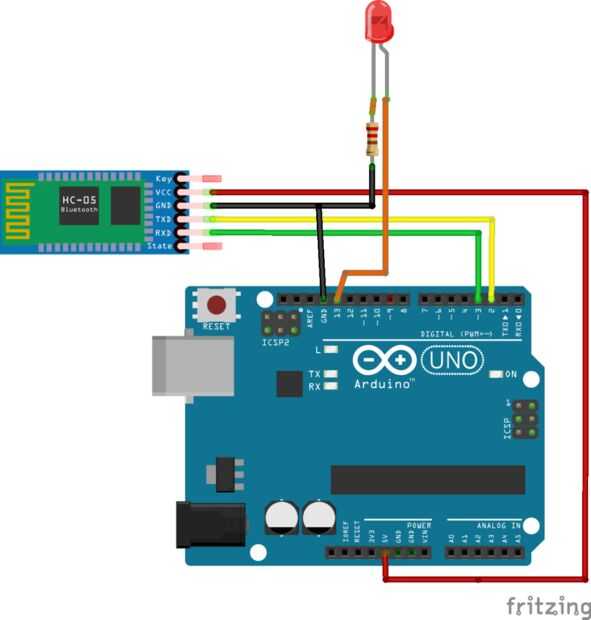

La conexión es casi lo mismo:

-Conectar tu Bluetooth módulos GND a tierra

-Conectar tu Bluetooth módulos VCC a 5V

-Conectar tu Bluetooth módulos TX al Pin 2

-Conectar tu Bluetooth módulos RX al Pin 3

-Conectar tu Arduino al PC

-Tal vez añadir un Led con resistencia a uno de los pasadores de Pin 4 a Pin 13

---

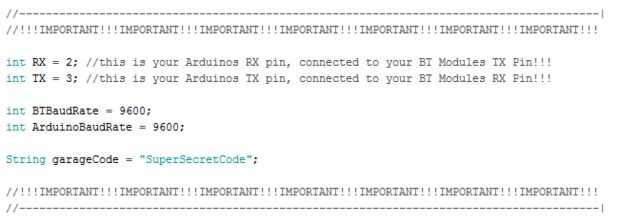

También puede utilizar otros Pins para el módulo de Bluetooth. No recomiendo usar pines 0 o 1 pero debe solo no tienen nada conectado a estos pins si quieres añadir cualquier código. Si utilizas otros Pins para el módulo de Bluetooth, tienes que cambiar "RX" y "TX" en el Arduino Sketch. También asegúrese de que coinciden con las tasas de baudios. Más información sobre éstos en el paso 3.

Cuando abres el Serial Monitor después de cargar usted verá:

¡ Hola!
SerialReportStatus: 0

Si escribes "informe" y pulsa intro obtendrá:

¡ Hola!
SerialReportStatus: 0

SerialReportStatus: 1

Ahora cada envío de datos a la Arduino se mostrará en el Monitor serie. Si escribes "informe" otra vez puede convertir la información de nuevo. Eso es todo que tienes que saber sobre el bosquejo en este paso. Ver paso 14 para obtener más información.
