Conducción LED RGB tiras de un Arduino (1 / 5 paso)

Paso 1: Fuente de alimentación

Antes de conectar el Arduino con una tira de LED, vamos a tratar con la fuente de alimentación. Tira de LED es generalmente funcionan con 12 voltios, Arduino funciona con 5 voltios. Arduinos la mayoría tiene un pin de Vin que puede conectarse a tensiones más grandes, con 12 voltios y 9 voltios se recomienda un máximo de seguridad que, según algunos, debe ser evitado generalmente. Teniendo en cuenta que una fuente de alimentación de la tira de LED proporciona generalmente un poco más que nominal 12 voltios (algo así como 12.3 de hecho), puede verse tentado a evitar conectarlo a Arduino.

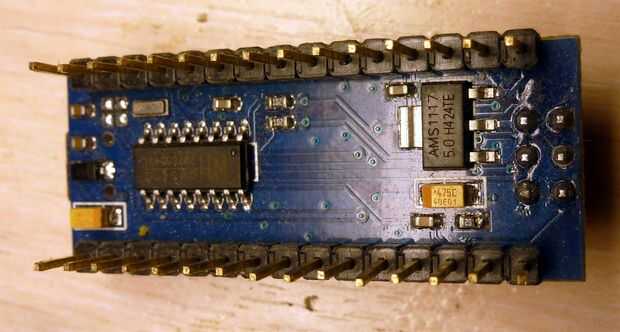

Sin embargo, si revisas las especificaciones de un regulador de voltaje a bordo su Arduino (es una variación de un regulador de 5v 1117) verá que es perfectamente capaz de lidiar con 12 voltios. Su potencia generalmente Estados 20 voltios como máximo (como el MC33269 de ON Semiconductor que está instalado en más genuino Arduinos), algunos modelos tienen una restricción de 15 voltios (como el AMS1117 5.0 en más clones de Nano), pero casi nunca menos (una excepción que he encontrado es Torex XB1117 que tiene una calificación de 10 voltios, pero no lo ves en un tablero de Duino verdadera o no). En cualquier caso, en caso de duda, puede consultar este instructivo para saber más sobre el regulador de tensión. En un Nano se encuentra en la parte posterior, pero es fácilmente reconocible.

Por lo tanto, es perfectamente seguro conectar todo a una 12v fuente: el LED de la tira directamente, el Arduino a través de su pin de Vin (no utiliza la toma de corriente, las tiras de + 12V línea debe conectarse directamente a la fuente de alimentación). Sin embargo, hay una cosa que usted debe conocer: el calor. Reguladores de voltaje tienden a calentar mucho y su disipador de calor tiene un diseño bastante compacto, por lo que es mejor comprobar su temperatura después de algún tiempo de trabajo, que en el lado seguro.

También puede conectar el Arduino 5v y la línea de alimentación de la tira de LED a 12 voltios. También se trabaja, no olvide que sólo conectan los terrenos de ambas fuentes.

Es una buena idea añadir un MOSFET principal en el circuito de 12v para poder desconectar la tira de LED sin desconectar la alimentación (decir, con un control remoto).
