Conducción de dos tubos de Nixie con un Arduino a través de un registro de desplazamiento y dos SN74141s. (3 / 9 paso)

Paso 3: Configuración de

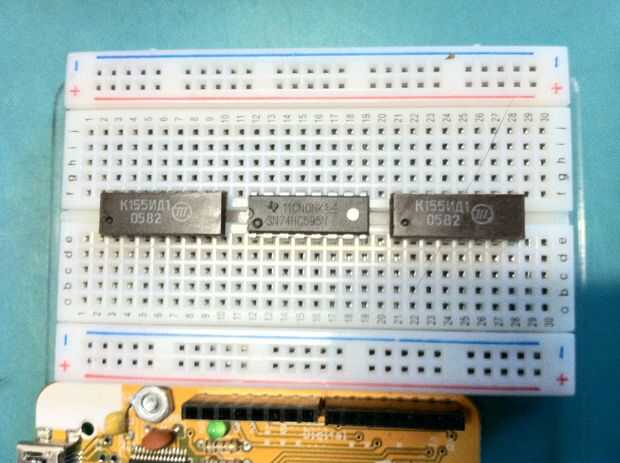

Usted desea colocar el registro de desplazamiento en medio de la placa y las virutas de dos 74141 a cada lado de él. He añadido un punto de montaje a mi protoboard para Arduino. Solo necesita ser muy cerca.
Montar la fuente de alimentación de alto voltaje (HV) por sus direcciones. La tierra para el suministro de alto voltaje tiene que ser común para el Arduino y el resto del circuito. Mantener la línea de alto voltaje de la línea de energía normal cinco voltios o le suceden cosas malas. Por favor lea la advertencia asociada con su HV fuente de alimentación y recuerde que esto es suficiente voltaje para hacerte.
