Paso 2: Los poderes y motivos
Como la mayoría de los proyectos hemos trabajado con el TB66 tiene poderes y motivos. Para iniciar la comprensión de la infame TB66, permite ver cómo usamos estos terminales.

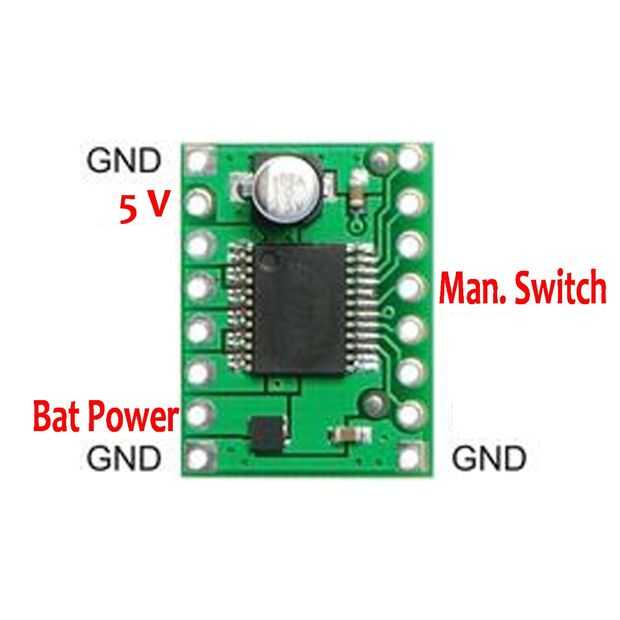

En primer lugar, necesita un poder terreno y 5v (parte superior izquierda). Estas se utilizarán para la lógica de poder, o poder para el actual chip que controla el circuito.
Entonces usted necesita una segunda planta y un terminal de alimentación que se conecta a una batería (parte inferior izquierda). Estos son lo que se utilizará para alimentar sus motores, cuando están convirtiendo en realidad. La batería es necesario utilizar, he encontrado que el uso de una batería de 9v o seis baterías del AA son lo más preferible cuando utilizando este puente en H.
Luego está el interruptor manual (derecha, centro) y una tierra. Lo que el interruptor manual le permite hacer es forzar tu circuito para apagar, no permitir que los motores mover a menos que el obtiene de interruptor Manual 5V. Puesto que el circuito que va enfocando no requieren esto, suministramos 5v para el interruptor de hombre.
