Con Zen Toolworks CNC grabador del Laser (1 / 7 paso)

Paso 1: Construir un recinto para su máquina

Aunque este paso no es necesario, le recomendamos crear un gabinete completo para su máquina de Toolworks Zen proporcionar seguridad adicional cuando se trabaja con láser.

El tipo de caja que depende totalmente de usted, sólo asegúrese de utilizar materiales que no permitirá que la luz del láser para pasar a través. La madera es una gran opción para ello. Hemos hecho nuestro de 1/8" MDF. También asegúrese de que el recinto es cerrado así que como no hay luz brilla a través de las grietas.

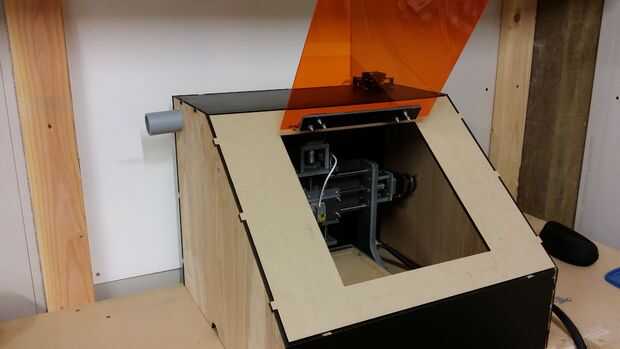

La ventana de visualización es importante para que puedas ver lo que está pasando por dentro. Decidimos nuestra ventana para la conveniencia de tomar la pieza de trabajo hacia adentro y hacia afuera de la bisagra, pero usted podría apenas como fácilmente levantar el recinto todo la máquina y póngala a un lado.

Otra adición que desea agregar es un interruptor de parada debajo de la ventana abisagrada. De esta manera si por alguna razón la puerta es levantada durante la operación de la máquina, todo el sistema se cierra para proteger al usuario. Un simple resorte cargado, pulsador, interruptor ON/OFF funcionaría.

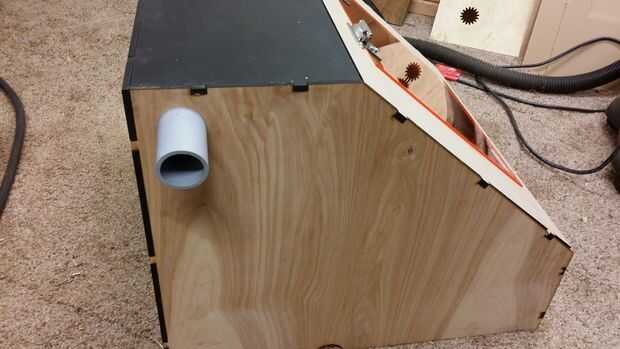

Por último, cortamos un orificio en el lado de la caja para insertar una manguera de vacío. De esta forma podemos ejecutar el vacío mientras utiliza el láser para bombear cualquier humo, humos al aire libre.
