Paso 1: Material y herramienta lista
tienda online de www.taydaelectronic.com muy buenos y baratos los componentes electrónicos, te permiten comprar lo que necesita. Si usted necesita un condensador obtendrá un condensador. No como otras tiendas online que tienen una cantidad mínima de compra.
Regulador de voltaje: 7805, 7809, 7812 y LM317T (0.94 todos juntos)
(8) 10uF (7) .01uF, (1) 4700uF, 100uF (1). ($1,27)
(9) diodo 1N4001 ($0,18)
(4) resistencias 1/2w 220 y (1) resistor de 100 ($0,25)
(1) K 5 potenciómetro de forma cónica con la soldadura de terminales ($0,50)
(4) LED 3mm verde ($0,08)
(4) clip de fijación de bisel Panel de LED 3mm ($. 16)
(6) Post enlace (2 negras y 6 rojas) ($1,50)
(1) 220vac vidrio fusible 5 x 20 10A ($0,17) de acción rápida
(1) interruptor cohete rojo encendido spst con luz 15A, 250 VAC montaje en panel ($0,38)
(1) perilla de plástico verde con puntero ($0,22)
(4) disipadores de calor TO-220 4 aletas de aluminio ($0,96)
(1) cobre Clad Board PCB una cara 6 x 6 ($1,56)
Almacén del dólar

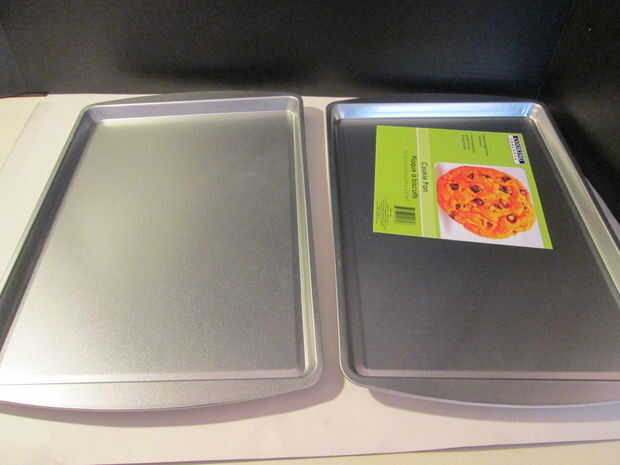

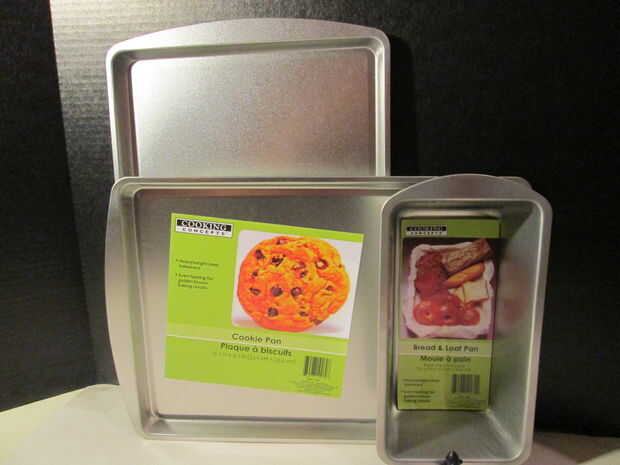

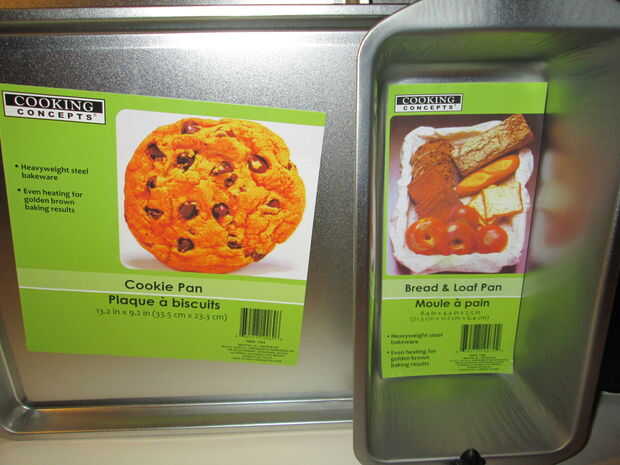

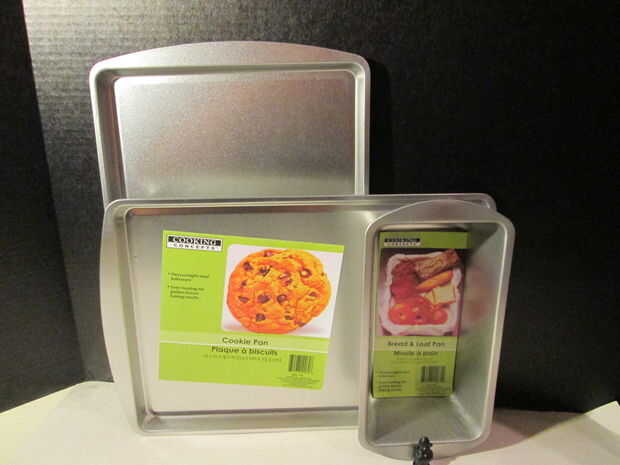

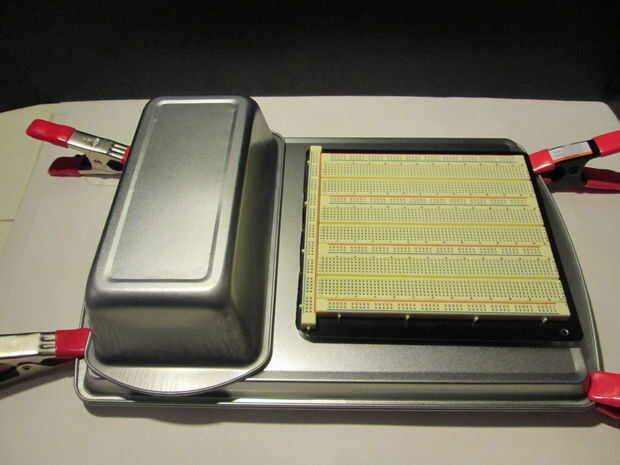

(2) cocina para hornear pan (13,2 en x 9.2 en) y (1) pan y pan para hornear (8,4 en x 4,4 en x 2.5 en) $3,00
(1) luz de lectura $1,00
Amazon.com
Amico 3 pin encendido y apagado cohete redondo interruptor 6A/125vac, 3A/250vac (10) a $7.00
Jameco.com
(1) 120 VCA 60hz, 16 a 24 VCA transformador $12,00
(1) entrada de energía AC, hombre con la cámara de fusibles (tornillo) $1,75
(1) 3-conductores cable (equipo o cable de alimentación) de alimentación $3,95
(1) voltímetro digital ($ 5,00)
Varios
6/32 pernos con las tuercas
1/2" tornillos para hoja metálica
Tubo del encogimiento del calor
Solución de grabado de PCB
Guantes médicos
Máscara de la cara
Conjunto de brocas
Kit de remache
Gancho encima del alambre (rojo y negro)
Herramientas
Un taladro destornillador
Dremel rueda corte
Pistola de remache
Encendedor
Desaislador alambres
Arma de la soldadura
