Con ESP8266-01 para control de temperatura (3 / 5 paso)

Paso 3: Prueba el bosquejo

en esta parte nos pondrá a prueba el hardware y el bosquejo para ver si todo está funcionando.

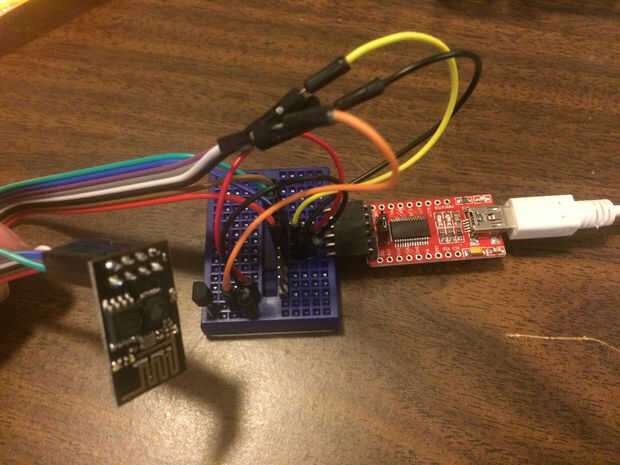

En primer lugar mientras que el módulo está desconectado de la computadora completa el resto del circuito.

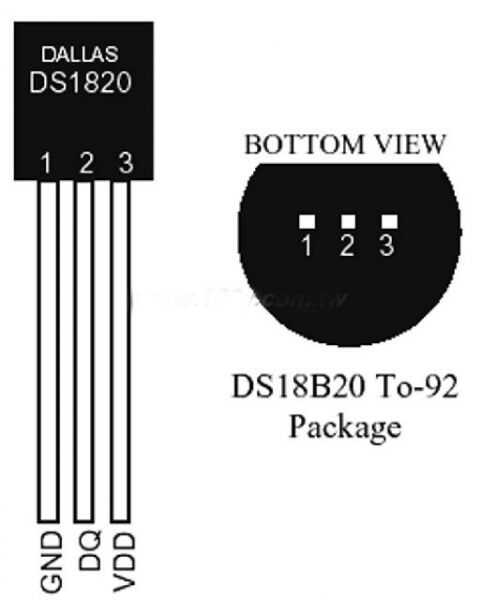

Usted quiere poner un sensor DS18B20 en su protoboard. utilizando líneas de dupont para conectar el DS18B20 de la siguiente manera:

Conectar el Pin 1 en el DS18B20 a GND en el ESP

Conectar el Pin 3 en el DS18B20 a VCC en el ESP

Conectar el pin 2 en el DS18B20 a GPIO2 en el ESP

Usted también necesitará quitar el puente en GPIO0 de toma de tierra para tomar el módulo de programación.

Ahora una vez todo lo que se hace le vuelva a conectar el módulo ESP al ordenador a través del FTDI y USB.

Tan pronto como el ordenador registra el FTDI conectado Pulsa el botón monitor serial en el IDE de Arduino (es el botón en la parte superior derecha de la ventana de Arduino que parece una lupa.

Cuando el monitor serial se puede ver información aparecen sobre la conectividad de Wifi, pero si no abre pronto suficiente verás dar información acerca de las lecturas de temperatura y que esas lecturas se envían a ThingSpeak.

Si todo esto está funcionando correctamente ahora es el momento para ir a thingspeak y asegúrese de que sus datos está apareciendo.

Si ya ha configurado su canal debe ser un gráfico en la vista privada bajo su canal donde puntos comenzarán a aparecer como el ESP envía los datos.

Si todo esto está funcionando es el momento para realizar su proyecto permanente si lo desea.

Los datos registra en Thingspeak ahora puedes ver en cualquier parte del mundo que se puede obtener en su cuenta en Thingspeak. Es una gran manera de conocer que su hogar es seguro mientras usted está ausente. Sabe si fue el calor, o si usted necesita la CA cuando llegue a casa. Utilizar este proyecto para incorporar otro elemento en tu casa inteligente. O usarlo para lo que lo estoy usando para saber si tu casa se calienta y se enfría uniformemente y eficiente (que mina no).
