COMUNIÓN (2 / 6 paso)

Paso 2: 회로도

6X6으로 제작되었던 샘플을 15x15로 확장하여 홍 225 개의를 달았습니다.

회로도의 기본 구상은

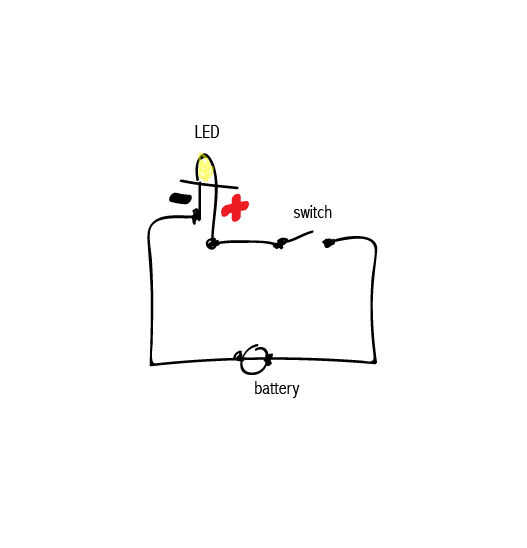

그림 1을 보면 알수 있습니다. 가장 기본적인 스위치 구조입니다. 1 개 일때는 가벼워 보이지만

2 개 이상의을 연결 할때는 회로도의 선을 최소화해야하기 때문에 + 는 하나로 묶어 배터리에 연결 하는게 핵심입니다.

중간 스위치 역할을 전도성 천이 해주 며 손으로 원하는 곳을 터치했을 때, 터치 한 부분과 연결된가 켜지는 구조입니다했다.

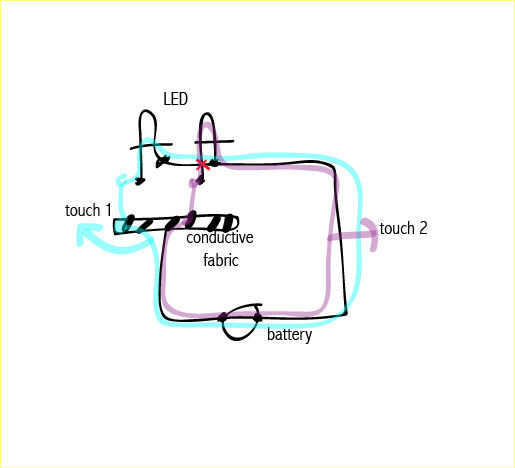

한마디로 터치 1을 눌렀을 때 빛 (1) 이 켜지고 터치 2를 켰을 때 빛 (2) 가 켜지는 구조입니다. Foto 2

회로도 구상 중 가장 중요한 요소는

1 옷의 형태로 만들기 때문에 회로도의 넓이가 몸에 두를 수 없을 정도로 넓어서도 안되고 작아서도 안된다는 것

2 직접 옷에 달아 제작하게되면 세탁 할 수 없기 때문에 이너를 따로 만들어 그 위에 옷을 덧 입어야한다는 것

3 부피가 너무 부자연 스러우면 안된다는 것

4 앞면 (LED) 와 뒷면 (터치) 개의 1 옷엔 2 개의 회로가 필요하다는 것

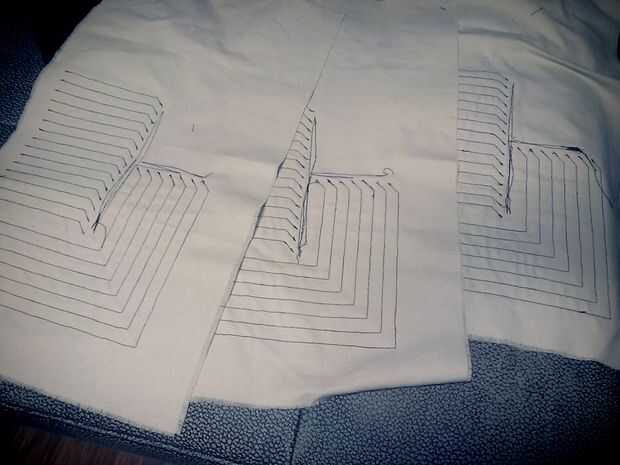

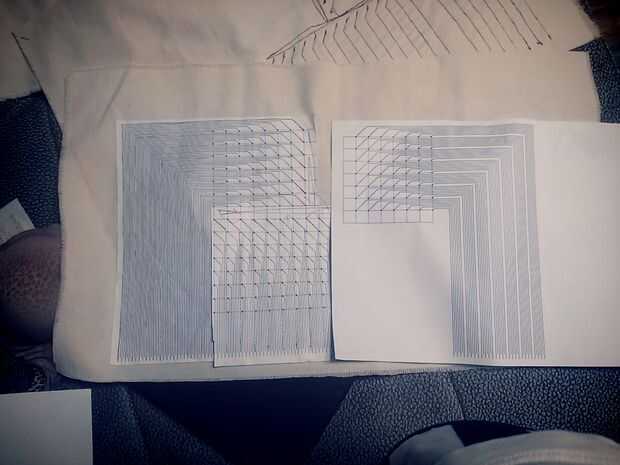

1 번의 형태를 취하기 위해 225 개의 회로도 가닥을 뽑을 때 너무 넓게 이루어지면 옷이라는 형태와 다르게 나타고 선과 선 사이가 너무 가깝게 회도로를 짜면 합선이 일어난다. 때문에 가장 적합한 회로도 가닥 사이의 간격은 6mm이다.

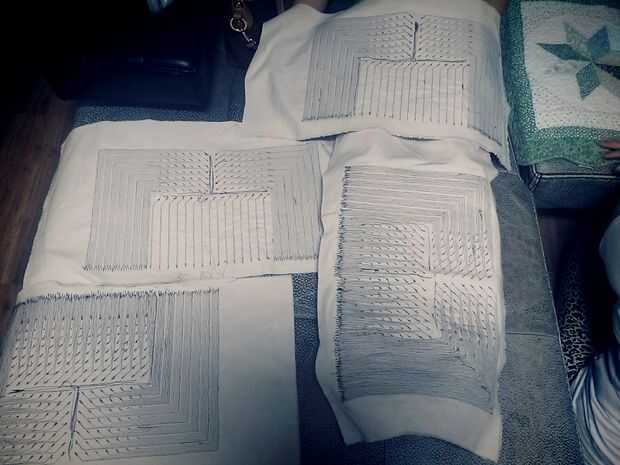

모든 작업은 공장이 아닌 손수 미싱을 이용해 박음질을 한 결과입니다.

전도성 실은 의외로 약하기 때문에 미싱을 박을 때 너무 빠른 속도로 박다 보면 끊어지기 쉽상입니다.

1 개 회로 도당 전도성 실 1 통 1 반이 사용되었습니다.

---

Desarrollo de obras de arte de una muestra de 6 x 6 a un prototipo de 15 x 15. Había 255 LEDs.
Puede comprobar una estructura básica en pic1. Realmente es la estructura del interruptor básico de la mayoría de circuitos electrónica.

El tejido conductor funciona como un botón.

Cuando se toca una sección predeterminada en una tela conductora, un LED que está vinculada con una sección predeterminada está trabajando.

Parece muy simple cuando utiliza sólo un LED. pero utilizamos dos más, el esquema se convirtió en complex.so que hemos tenido que simplificar el esquema.

Hay consejos importantes, el primero de los consejos se conecta todo "+" como uno.

El segundo es obra de arte tiene que adoptar la forma de la ropa, el ancho nunca debe ir sobre la anchura de la persona que lleva la obra de arte. Por lo que la diferencia ideal entre línea y línea es "6mm"

El tercero, con el fin de mantenerla limpia, hacer "interior" y "exterior" en un tema

El cuarto volumen de la ropa terminada no debe ser antinatural.

El quinto, que completó dos esquemas de ropa necesita.

Es hecho a mano, utilizado una máquina de coser. Utiliza media madeja de hilo para cada esquema.
