Paso 2: Hacer el cable de comunicación

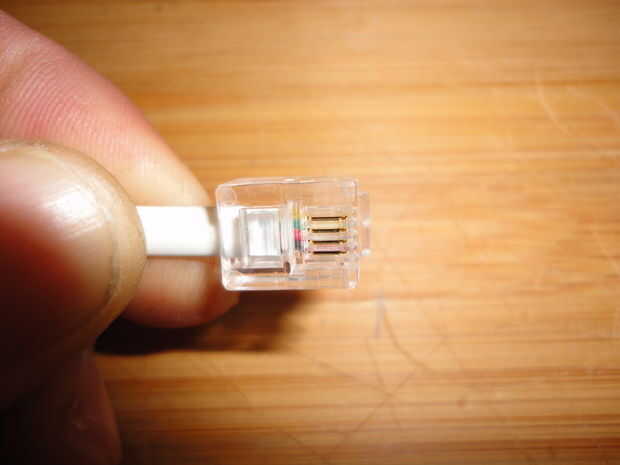

Primero que necesita determinar si el cable de su teléfono es directo o cruzado. Mina fue directo.
Para ello el cable de extremo a extremo, punta a punta, y ver si los colores se alinean o no. Si alinean, tiene en sus manos un cable cruzado, si es directo.
Puede hacer su cable de cualquier manera, simplemente invierta las conexiones de la mina si está utilizando un cable cruzado.
Construcción de cables de comunicación
Cortar un extremo de su extensión telefónica, exponer el suficiente cable para trabajar con y los cuatro extremos de la tira.

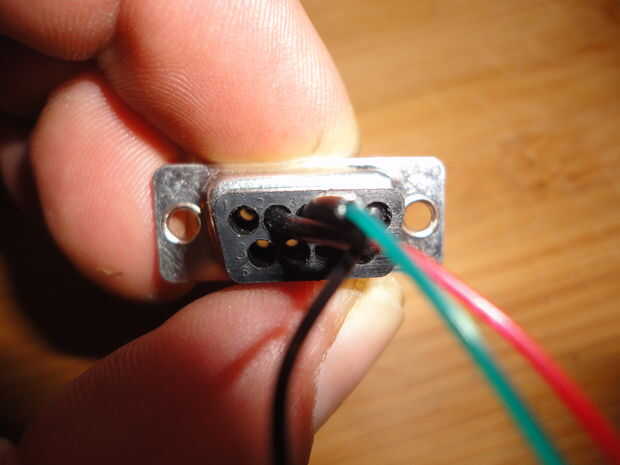

Encrespadura-conectar los pines que vienen con el conector DB9 en cada uno de los cables expuestos.
Si está usando un cable directo, conéctelo a la clavija 3 del DB9. Irá el cable rojo al pin 2 y el cable negro irá al pin 5.
Si está usando un cable cruzado, entonces se conectará verde al pin 2, rojo al pin 3 y amarillo al pin 5.
Una pequeña pista para construcción si no está seguro es conectar las clavijas directamente al puerto del hombre (en su computadora o una extensión) para comprobar hasta que esté satisfecho que usted tiene derecho. Conectar al revés no debe dañar nada, pero ajustándolos en el conector hembra hacen más difícil cambiar todo si tienes el pin-out mal.
