So... Dije 'práctico', no 'bastante.'
Los datos de este instructable una idea que he tenido que adgets de se (g) (fu), ingeniería electrónica (EE) y Star Tre(k)... o friki-fu... para producir una pieza de equipo de prueba que mejorará enormemente el atractivo visual de nuestros bancos de mal aspecto.

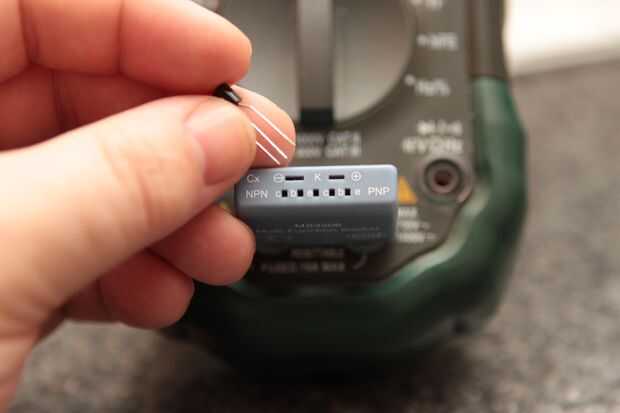

Hay muchos grandes circuitos para probadores de FET en los tubos entre.
http://www.electronicrepairguide.com/test-MOSFETs.html

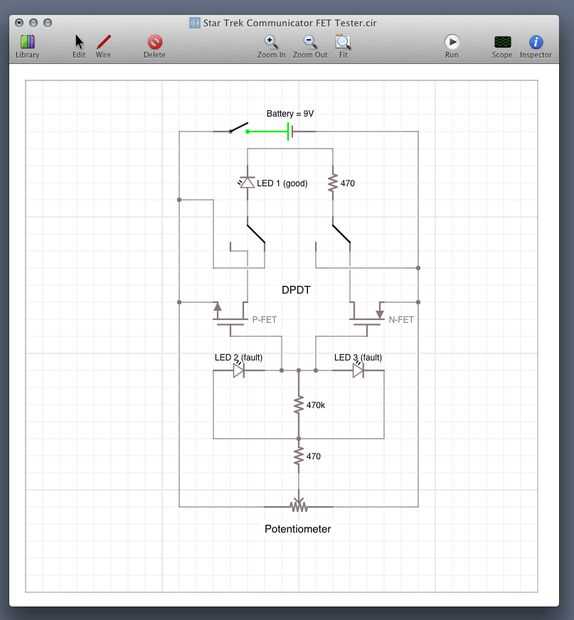

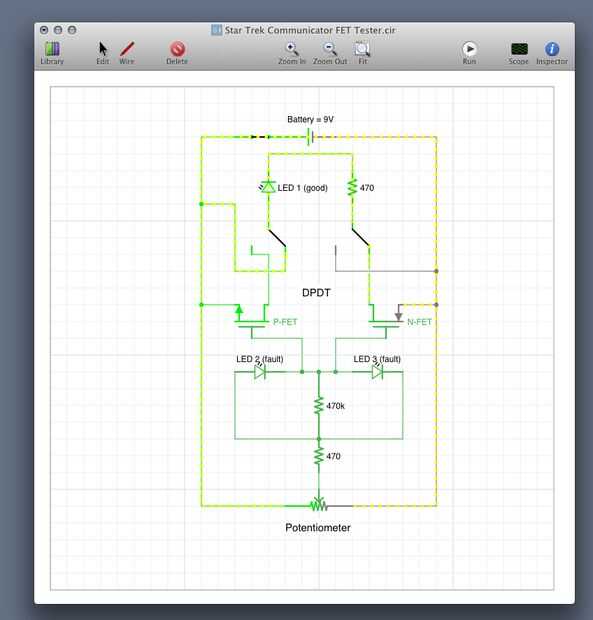

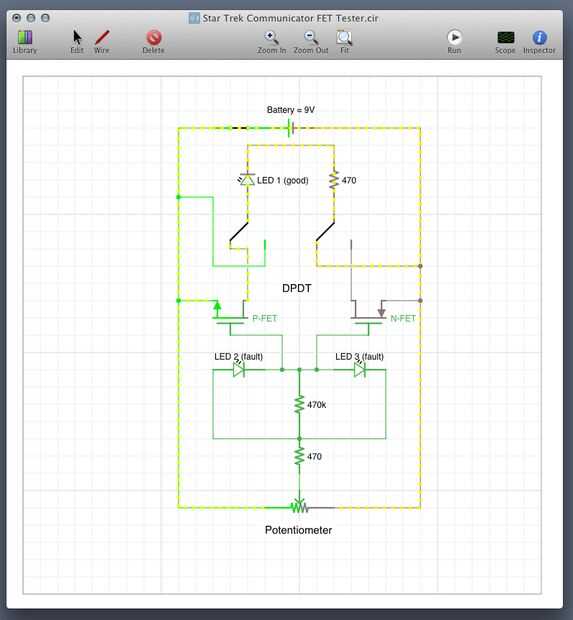

Se me cayó el esquema en iCircuit y... Esto es justo lo que necesitamos.
También hay un montón de diseños de referencia para el comunicador de Star Trek original por ahí. ¿Spock... me puede oír? SPOCK!
http://www.dreamcheeky.com/Star-Trek-Communicator

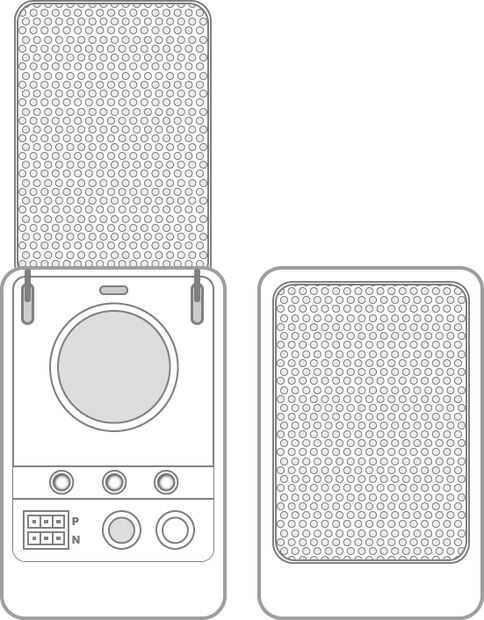

¿Aspecto que tendrá el probador de FET? ¿.. .y lo que va a hacer? Buenas preguntas... He empezado a dibujar bocetos 2D en Adobe Illustrator por el momento. Tendrá que tener espacio para una media docena de componentes, un tablero de circuito pequeño, una batería de 9 voltios y un cubo de impresionante; No hay problema.
Características en mi TODO:
. Haga clic encendido/apagado del potenciómetro (utilizado para conducir el FET)
. Selector de FET
. FET selección indicador (tubo luminoso P o N)
. Bueno FET / error indicadores (tres LED en el centro)
. pruebas de tipo N y tipo P MOSFET
Yo también estoy jugando con la idea de agregar un ATTiny85 y un altavoz en la mezcla para un indicador audible de encendido. ¿No sería cool?
Hmm... FET mal ¿eh? Aquí... Déjame echar un vistazo... BEEP BEEP BOOP. sí es malo.
Vamos a "Make It Real" e ir audazmente donde nadie ha ido antes. Voto para arriba este instructable y podemos hacer que sucede!
