Comprobar la salubridad del módulo Bluetooth HC-05 sin ninguna programación o arduino (2 / 2 paso)

Paso 2: procedimiento

Primer lugar aquí comprobamos la tensión de alimentación de dc que lo obtenemos de cargador ordinario debe 5v dc.

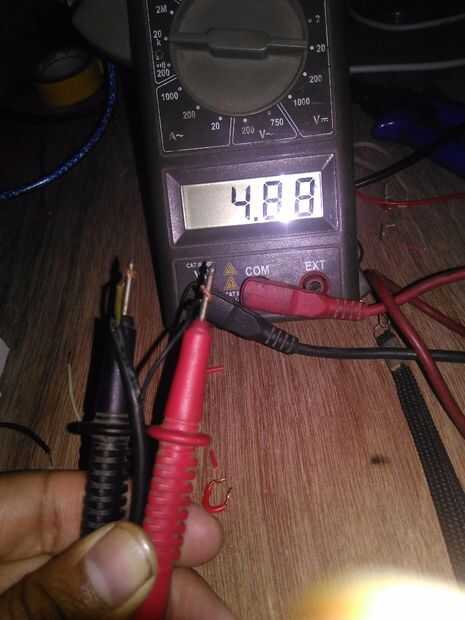

Como se puede ver la lectura del multímetro muestra casi 5v lectura segura para nuestro módulo Bluetooth.

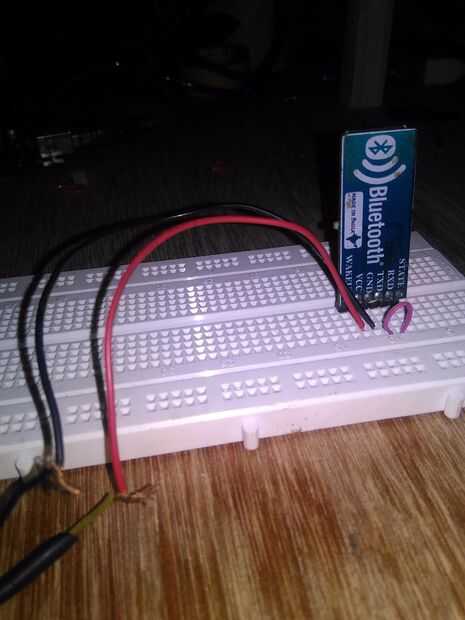

Así que lo soluciono módulo BT en protoboard Conecte su pin VCC al cable positivo del cargador, conecte GND pin módulo a alambre negativo.
Ahora el truco es aquí.

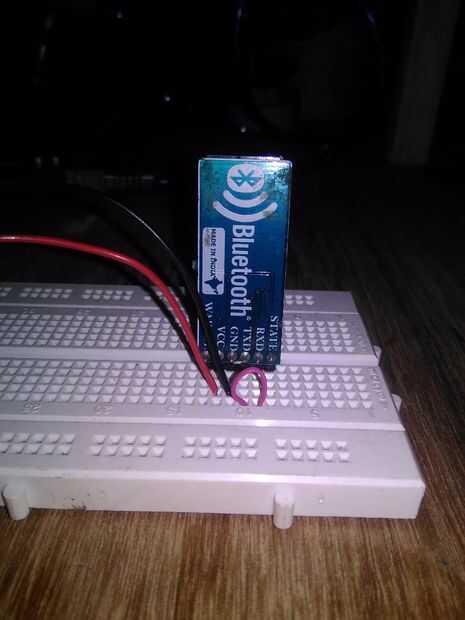

Tienes que corta los pines TX y RX del módulo BT.
Ahora en el poder
Parpadeo LED Inicio prueba es directo.
Ahora Conecte el módulo de BT con tu teléfono android.
Utilizar cualquiera de la aplicación de arduino Bluetooth usar aquí término S2 aplicación para comunicación.
Aplicación abierta
Conecte el módulo de BT
Si BT led cambia su parpadeo normal patrón significa conectar con éxito.

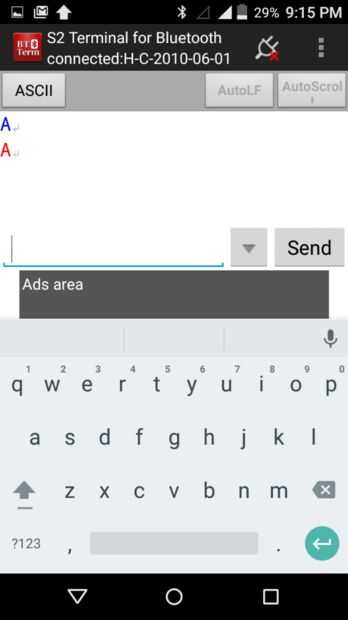

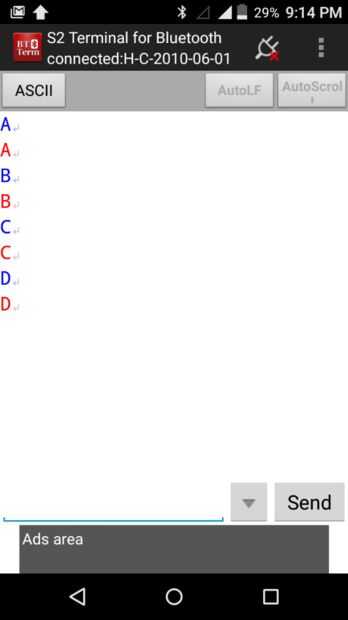

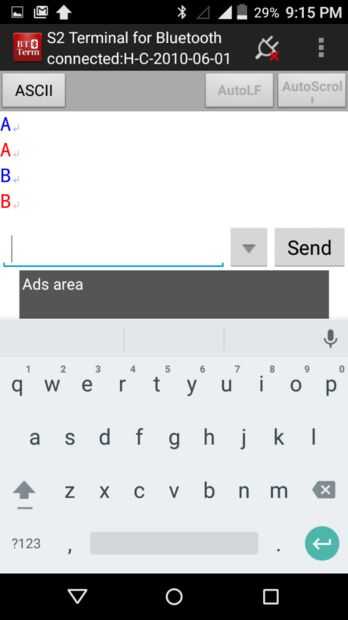

Enviar cualquier carácter de móvil que recibirá el mismo carácter de medio de módulo BT su RX y TX funciona bien.
De esta manera podemos comprobar nuestro módulo BT muy rápidamente
Por favor, ver imagen para una mejor comprensión.
Gracias por su interés.
