Componentes de montaje discreto en una placa de amplificador de guitarra

hice este instructable TechShop Detroit.
El enlace es aquí:

www.Techshop.ws

Esta es la tercera de una serie de Instructables que muestra cómo construir un amplificador de guitarra de mano.

En mi última instructable, terminé el proceso de fabricación de la placa base para el amplificador, y ahora es el momento de rellenar la Junta.

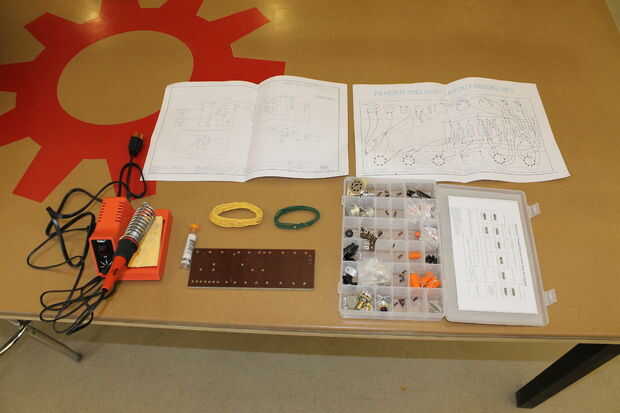

Para este Instructable, voy a utilizar:
La placa base que hice en el anterior instructable
Soldadura de hierro
De la soldadura
Cable de núcleo sólido (abrigo de paño)
varios condensadores y resistencias
Diagrama y el diseño del amplificador
multímetro

Etiquetas: Amplificador de guitarra, Cableado punto a punto
