Paso 4: Uso y configuración de
- Exhibición de LED
Cuando el reloj digital está funcionando y detectar la presencia de alguien cerca de él, todas las características que aparecerá en la exhibición de LED durante un período de dos segundos de visualización para cada uno y de acuerdo con la siguiente secuencia:
Tiempo >> temperatura >> humedad >> punto de rocío
Símbolos de:

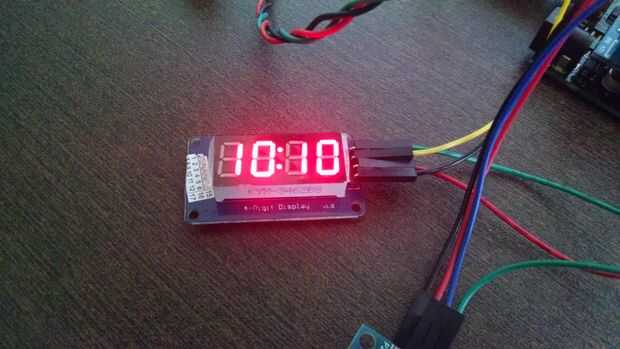

1) tiempo: número de horas y minutos

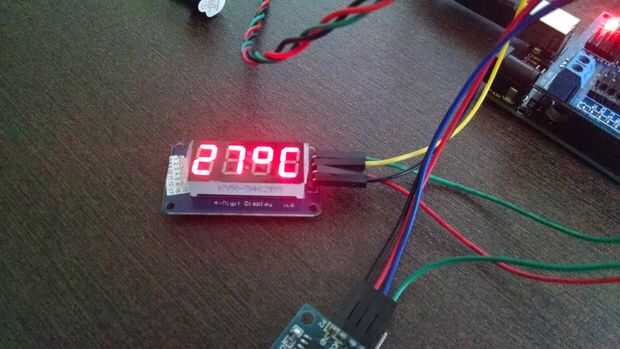

2) temperatura: centígrados grados (º c)

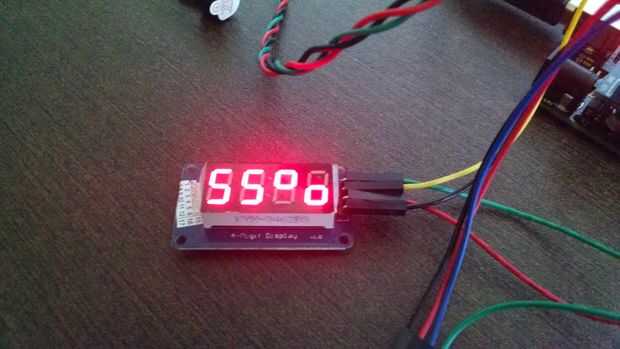

3) humedad: en porcentaje (%)

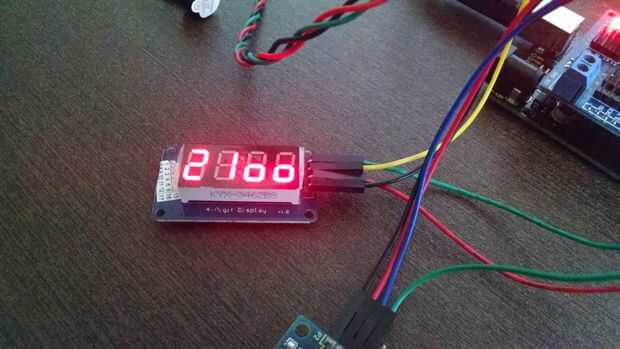

4) punto de Rocío: en grados Celsius grados pero aparecen en la pantalla con un símbolo diferente para evitar confusión con la función de la temperatura.

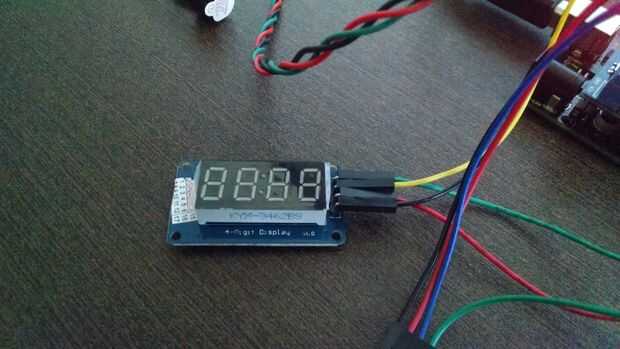

Importante: La pantalla LED va seguir trabajando sólo cuando alguien se está moviendo alrededor del reloj. En caso de no detecta movimiento, la pantalla se apaga.
- Interruptor y codificador rotatorio
Las aplicaciones de los codificadores rotativos reduce la cantidad de claves para las configuraciones y también simplifica su funcionalidad para los usuarios.

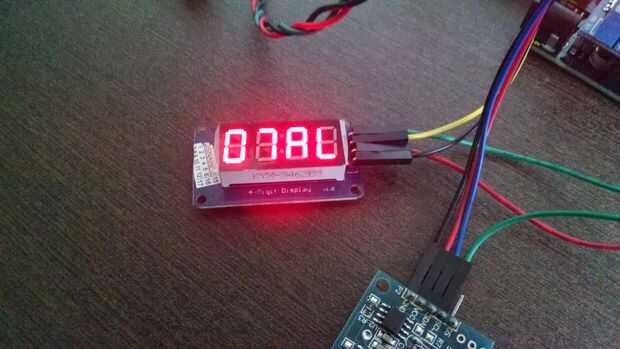

En este proyecto el codificador se utiliza cuando es necesario para establecer la hora y la alarma como sigue:

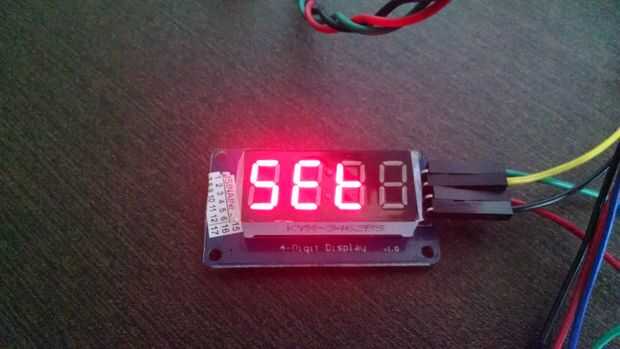

- Presione una vez el interruptor del codificador para empezar los ajustes
- Gire el codificador para programar la hora de la alarma
- Presione una vez el interruptor del codificador para pasar al siguiente paso

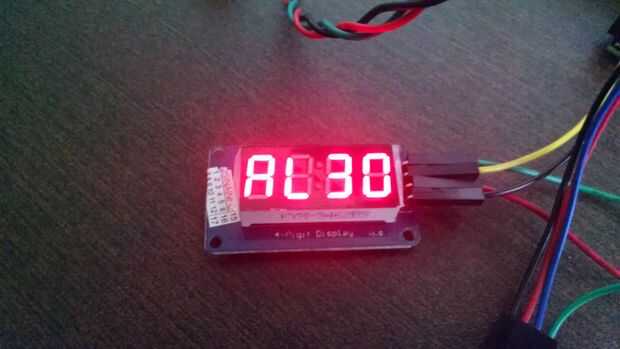

- Gire el codificador para ajustar los minutos de la alarma
- Presione una vez el interruptor del codificador

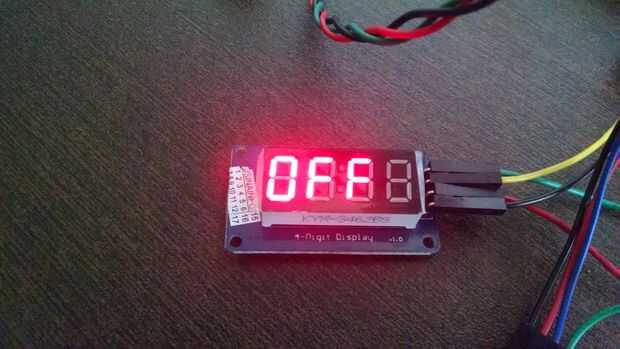

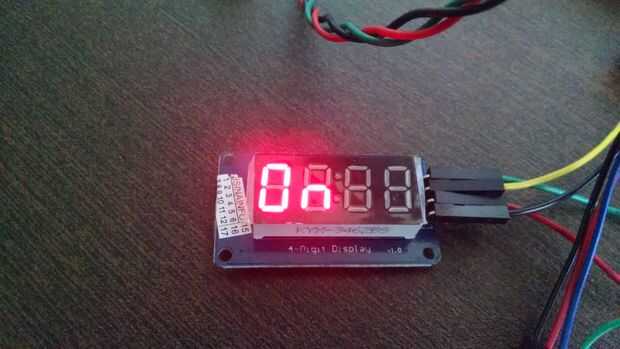

- Gire el codificador para activar o desactivar la alarma
- Presione una vez el interruptor del codificador para pasar al siguiente paso

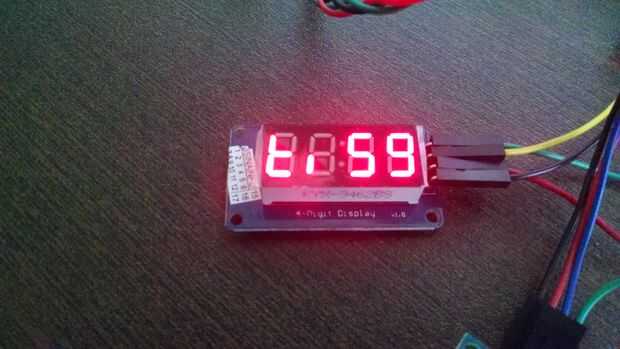

- Gire el codificador para programar la hora de
- Presione una vez el interruptor del codificador
Nota: El tiempo y los ajustes de alarma se registran en la memoria del RTC. Incluso apagar la fuente de alimentación de Arduino, el RTC guardará todos los datos debido a su propia batería de 3V en el módulo.
- PIR
El módulo PIR tiene disponibles dos llaves para ajustes:
- Sensibilidad para la presencia (movimientos) alrededor del sensor.
- Tiempo para mantener el sensor de encendido.
Este ambos ajustes que se puede hacer como usted prefiera. Personalmente, establecer la sensibilidad casi al máximo y configurar el tiempo para mostrar todas las características en la exhibición de LED de una sola vez (aproximadamente 8 a 10 segundos).

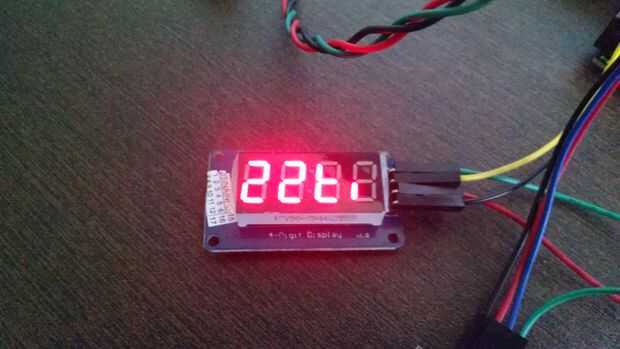

- Punto de rocío
Esto es una información importante para darle una idea sobre la relación del confort humano debido a la temperatura y la humedad del aire de un ambiente.
Definición (de la Wikipedia):
El punto de rocío (temperatura de punto de rocío o punto de rocío) es la temperatura en que rocío se forma y es una medida de la humedad atmosférica. Es la temperatura a que debe ser refrescado de aire a presión constante y el contenido de agua para alcanzar la saturación. Un punto de rocío alto indica mayor humedad en el aire; un punto de rocío superior a 20 ° C (68 ° F) se considera mayor a 22 ° C (72 ° F) se considera ser extremadamente húmedo y desagradable".
Cálculo (en grados Celsius grados):
En este proyecto aplica una fórmula simplificada pero con una buena suficiente aproximación para personal utiliza:
Punto de Rocío = temperatura - (100 - humedad) / 5
- Escala de temperatura:
El programa de este proyecto utilizar el centígrado escalan de grados para la temperatura y este es el estándar para el sensor DHT11.
Si prefiere ver las temperaturas en grados Fahrenheit grados um deben convertirlos como sigue:
Fahrenheit = centígrados * 1.8 + 32
