Paso 9: Realizar el circuito y el diseño

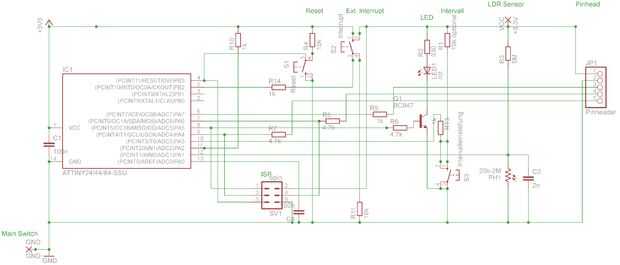

De las funciones que se describen en el último paso, es muy fácil de configurar un circuito electrónico. Basta con mirar que proporciono, si la imagen es demasiado pequeña, probar el pdf que es ampliable.
Para ahorrar espacio y hacer tan pequeño como sea posible utilicé algunas piezas SMD. Estos son dispositivos de montaje superficiales. No son tan difíciles de manejar como usted podría pensar. de hecho, una vez que te acostumbras, son mucho más fáciles, porque usted no necesita hacer el PCB para ellos! ;-)

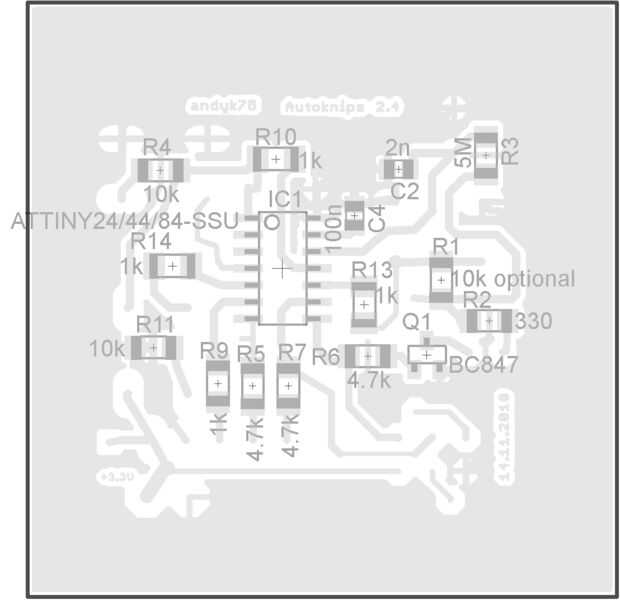

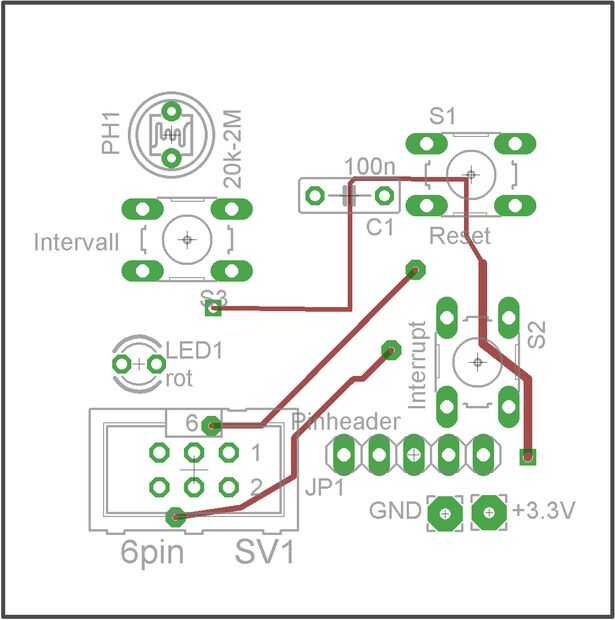

Dos de las tres rutas de la capa superior se realizan como los cables en la parte inferior y el último de ellos se realiza como el alambre en la parte superior. No me gusta PCB doble cara ya que es un bullicio y tres cables de aire no son suficientes para justificar esto.

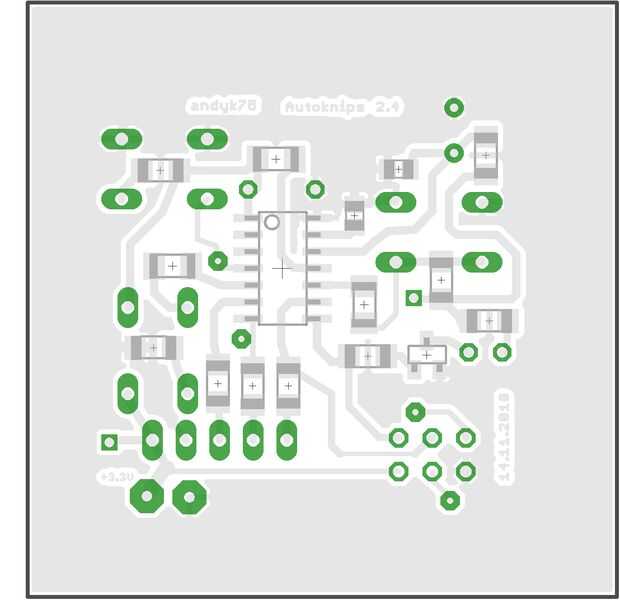

Puede utilizar el diseño proporcionado para grabado un tablero personalizado por usted mismo o construir todo desde cero en protoboard.
