Paso 4: Crear el mecanismo de

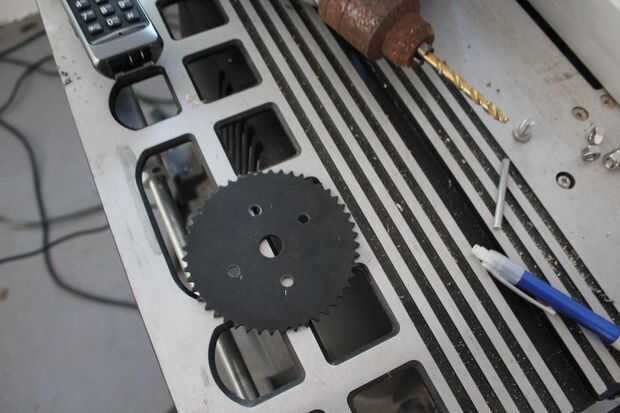

Desde el diseño, volvió a dibujar el círculo concéntrico del paso dos sobre el piñón. El punto verde de cada medida de varilla necesario para ser perforados en la rueda dentada. Asegúrese de lubricar el sitio de taladro con aceite para no dañar la punta de titanio. También asegúrese de que el piñón se fija hacia abajo. Recomiendo usar un enchufe eléctrico en taladro si tienes uno como que necesita un montón de esfuerzo de torsión.
Cortar las barras a la longitud correcta era el siguiente paso. Las longitudes de varilla, determina en el paso dos se corta un poco más largo que necesita un molido abajo cuando el mecanismo de Afinación fina. I fijar las varillas de aluminio y cortar con una sierra para metales. Corté dos barras con una longitud de 12,25" y dos barras con una longitud de 11,50".

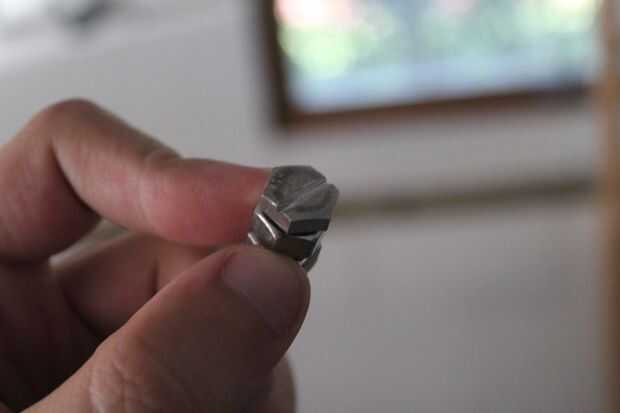

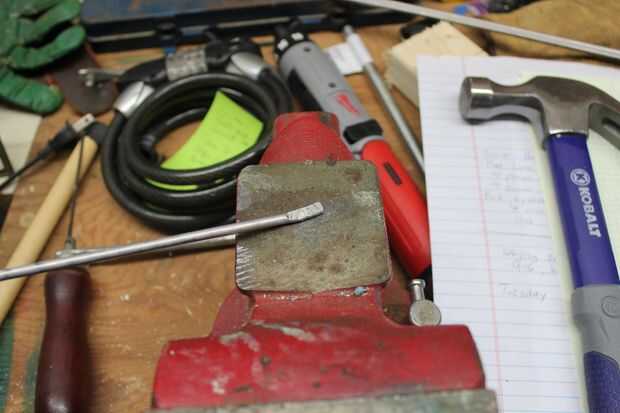

A continuación, os adjunto las varillas a la rueda dentada a través de los pernos que las barras estaban pegadas a. Originalmente iba para cortar un barranco en la parte superior de los pernos, decidí mantener el perfil tan bajo como sea posible, pero las herramientas que estaba usando se corte demasiado lentamente. Así que yo en su lugar martillado el aluminio barras planas y utiliza epoxi (JB Weld) para enganchar los extremos aplanados en las cabezas de los pernos. Inserta los tornillos en los agujeros perforados y había mantenido flojo por lo que pueden girar libremente.
Por último, corté un trozo de varilla roscada que encajaría en el centro de la rueda dentada. Esto mantendría el mecanismo juntos y centrado en el panel.
