Paso 2: Cableado del tablero
Piezas para un amigo (2 en este ejemplo):
- Placa Intel para Edison
- Edison Arduino Breakout Board de Intel
- Bosque protector básico V2
- 2 sensores de tacto
- Motor paso a paso y controlador de motor paso a paso
- Acelerómetro de 3 ejes
- Sensor de vibración/de la curva de Piezo

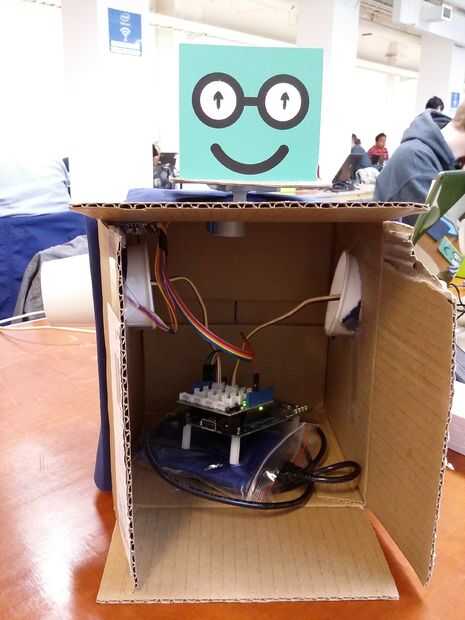

Los periféricos conectados son los siguientes:
Analógico 0: Una arboleda Piezo Sensor de vibración, para detectar las cinco altas en los brazos de los amiguetes.
Digital 2: Grove Touch Sensor, para tocar de la mano izquierda se detecta.
6 digital: Sensor táctil de Grove, tocando de la mano derecha.

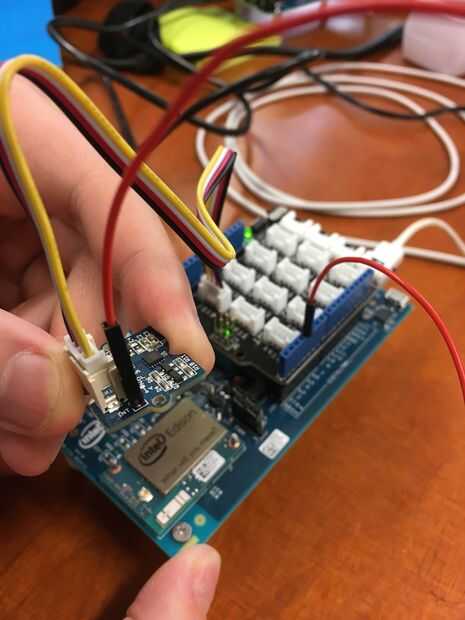

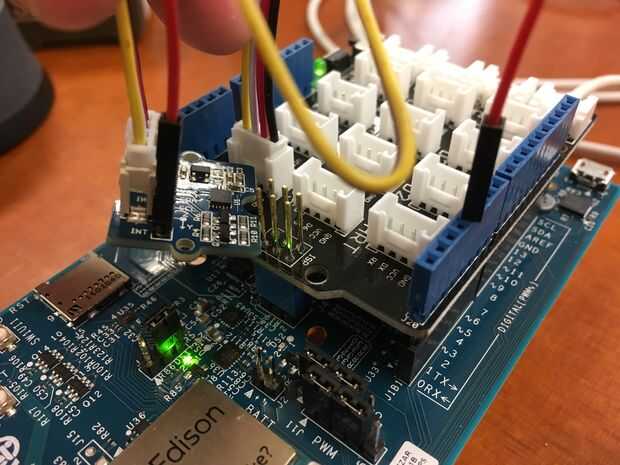

I2C: Una arboleda 3 ejes acelerómetro v1.3 está conectado, y además de la conexión normal necesita también conectar el pin de interrupción, como se muestra en la imagen 1. Esto nos permite descargar de la detección de elevación de shake para el acelerómetro, simplificar la lógica de la investigación. El pin de interrupción no tiene cabeceras agradables por lo que usted necesita ya sea un cable (ligeramente) más grueso o necesita soldar un cable a la interrupción. Conectamos el otro extremo de la interrupción al pin GPIO 4.
GPIO: Controlador de motor paso a paso y motor paso a paso, para dar vuelta a la cabeza, según el estado de ánimo de los amiguetes.
