Compaginador de la moneda de KVG (8 / 12 paso)

Paso 8: La bandeja clasificación, parte 2

This is Part 2 of the sorting tray. Incluye el pedazo de extremo y la inserción de monedas. En primer lugar, a construir la pieza final, fije la bandeja, luego la Inserte moneda. Después de completar la bandeja toda clasificación, a adjuntar al modelo.

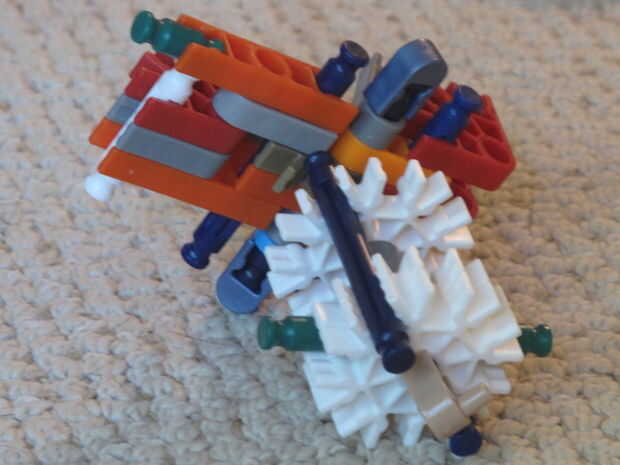

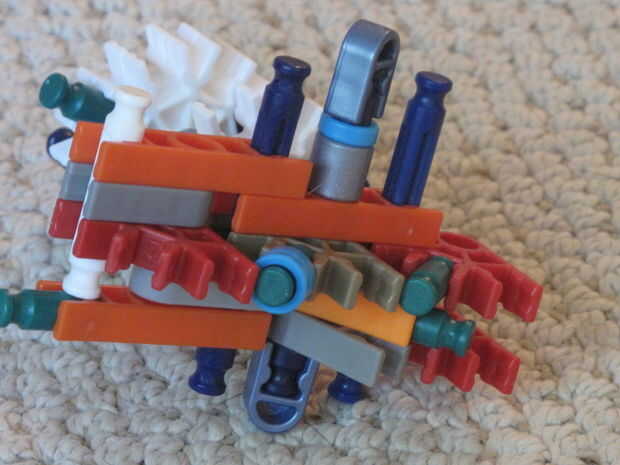

PIC. 1 - construir la pieza final.

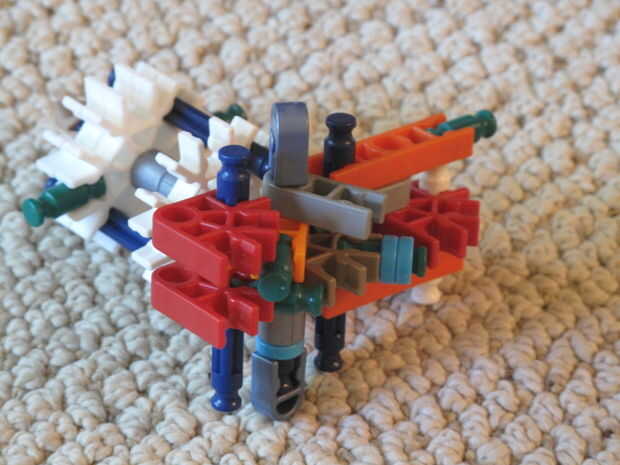

PIC. 2 - otro punto de vista.

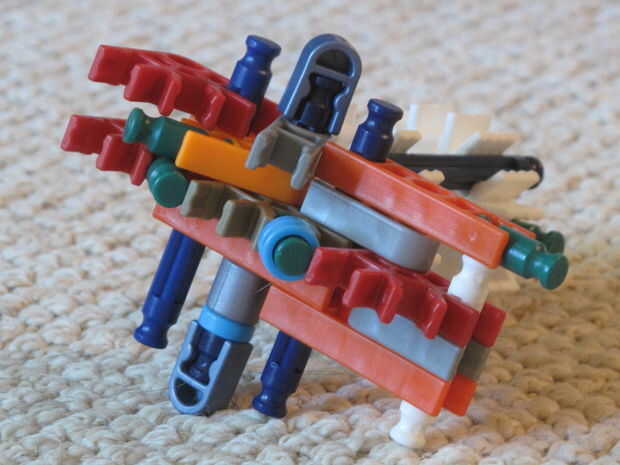

PIC. 3 - otro punto de vista.
PIC. 4 - el árbol. Esto conectará la bandeja de clasificación a la izquierda.
PIC. 5 - otro punto de vista.

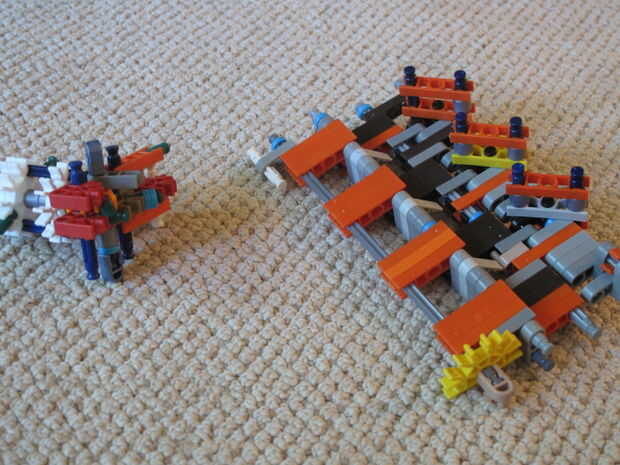

PIC. 6 - conseguir el resto de la bandeja de clasificación.

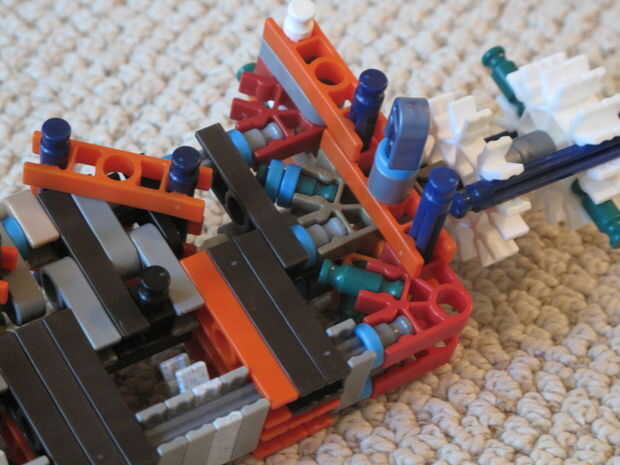

PIC. 7 - antes de fijar la pieza final, voltee la tapa y fíjela. Se conecta en el lado derecho.
PIC. 8 - otra vista. El conector amarillo se conecta a la barra gris de abajo, y el conector naranja se conecta a la barra gris superior centro.
PIC. 9 - fijar la pieza final. ¡ No olvide la barra blanca! No conectar en cualquier lugar; sólo se encuentra en el agujero del conector gris oscuro.
PIC. 10 - otra vista (abajo). Recuerda a los 2 separadores azul en la barra verde y asegúrese de que no caigan los otros separadores azules en los extremos de las barras grises.
PIC. 11 - otra vista (arriba).

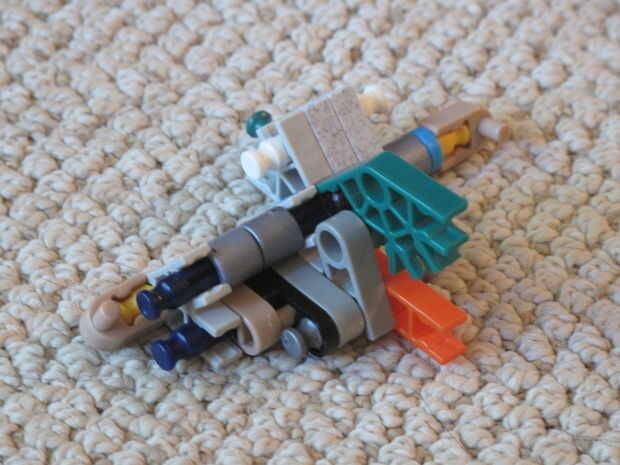

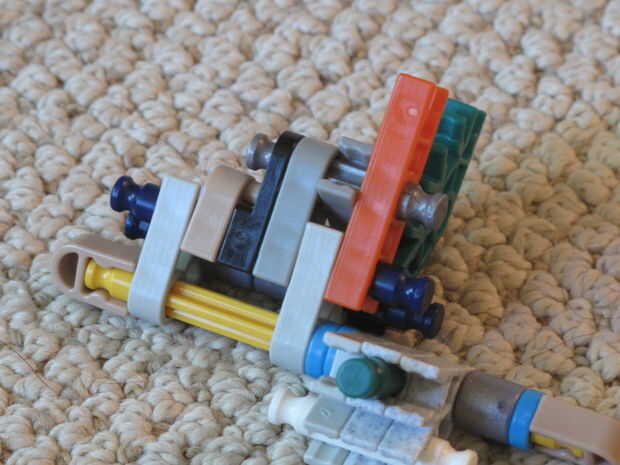

PIC. 12 - construir la inserción de monedas.

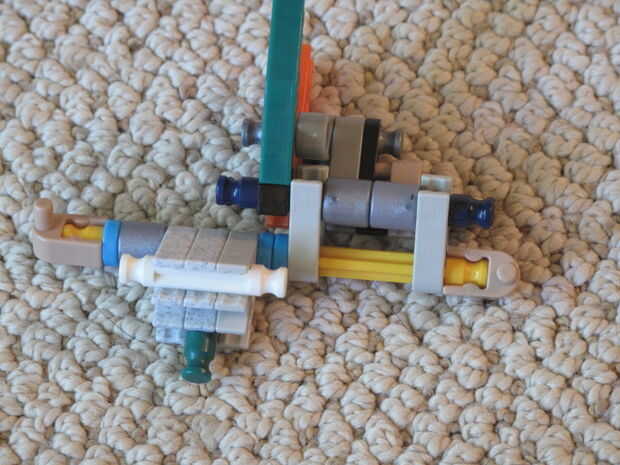

PIC. 13 - otro punto de vista, mostrando a los espaciadores.
PIC. 14 - otra vista (abajo).
PIC. 15 - que el resto de la bandeja de clasificación.
PIC. 16 - colocar el inserto de la moneda a la izquierda de la bandeja. Hay sólo una conexión.

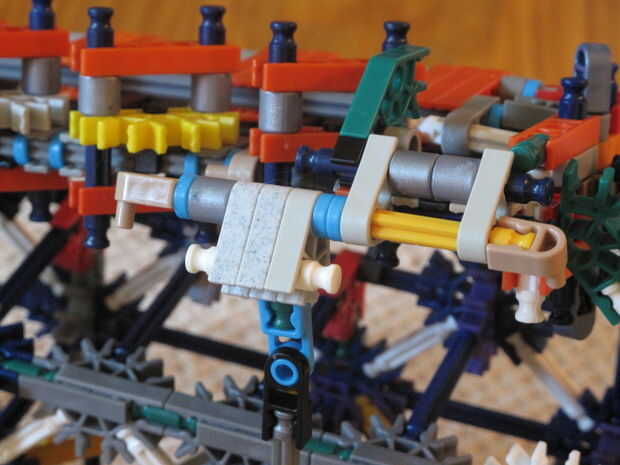

PIC. 17 - primer plano que muestra la conexión, que es un conector naranja y barra gris. debe ser entre dos espaciadores azul.
PIC. 18 - primer plano mostrando la posición de la varilla del blanco. La punta cerca de la bisagra negra debe estar en el conector rojo. Además, la barra blanca si tiene un ajuste ceñido, así que incline el conector gris oscuro (cerca del conector verde) hacia el conector gris claro en la parte posterior.

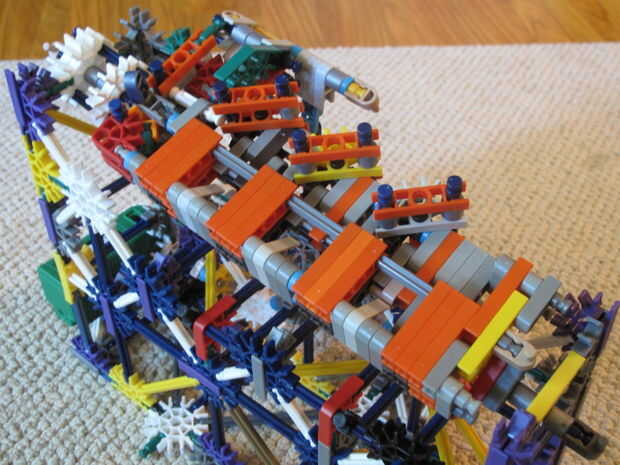

PIC. 19 - la bandeja de clasificación entera está ahora completada! Que el resto del modelo.
PIC. 20 - fijar la bandeja de clasificación. Debe girar fácilmente antes de fijar el cigüeñal.
PIC. 21 - primer plano del lado izquierdo.
PIC. 22 - primer plano del lado izquierdo. La punta de la barra gris se desliza en el agujero del conector rojo.
PIC. 23 - primer plano de la conexión del cigüeñal. Observe la dirección en la que se enfrenta la bisagra; suya debe ser la misma. La bisagra debe tener una ligera curva a él.

Ahora que termines con la bandeja de clasificación, mira las moneda de diez centavos y penny ranuras (las ranuras cerca de la izquierda). La ranura de moneda debe ser sólo un poco más grande que la ranura de moneda de diez centavos. La perra no podrá hacerlo a través de la ranura de moneda de diez centavos.
