¿Cómo varía el campo magnético con la distancia? (4 / 5 paso)

Paso 4: La medida más precisa: una brújula

Mis pruebas anteriores con la escala no fueron concluyentes; la distancia que pude detectar con mi dispositivo solo fue a 18 mm.

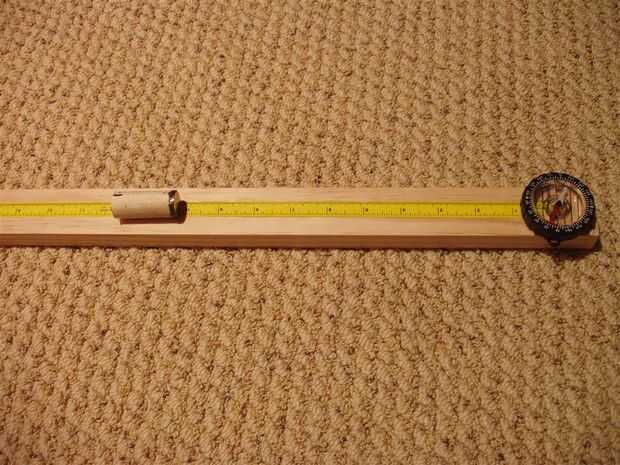

Entonces decidí medir campo magnético utilizando una brújula ordinaria. La configuración básica se muestra en la foto. Medir la desviación de la aguja de la brújula en diferentes distancias, entonces encontrar al exponente de la relación utilizando fórmulas trigonométricas siempre.

Después de hacer esta prueba varias veces y tomando el promedio, los resultados se muestran en la siguiente tabla.

La siguiente tabla muestra la relación entre la fuerza magnética y la distancia, medida por el método de deflexión de la aguja de la brújula. Se muestra la distancia en mm; exponente es "m".

Un punto muy importante: la brújula podría detectar imán campo en 356 m m, distancia de más de siete pulgadas.

El promedio de los valores de m es 3.05, indicando que a medida que el imán se aleja, el exponente m -3, que indica que para este tipo de imán solamente, la fuerza de su campo de imán varía inversamente por el cubo de la distancia.

Distancia... m

350...-3.34

330...-2.61

300...-2.59

280...-2.71

250...-2.97

230...-3.00

200...-2.96

180...-3.10

150...-3.13

130...-3.20

110...-3.26

100...-3.33

90.... -3.38

Promedio:-3.05
