Paso 2: Enlazar en el protoboard
Coloque el ATiny13 y el 74HC595 cerca unos de otros.
Conectar VCC y GND en ambos.
Coloque el resistor de 10K del ATtiny13 RESET pin a VCC
Poner los LEDs en una fila con las resistencias de 470 ohm en los cátodos de los LED a tierra.
Gancho de funcionamiento los cables de los ánodos de los LED para las 595 salidas en orden A-H.
Aquí está la parte importante:
Conectarse el ATtiny13 74HC595 como esta:
PB0 al Pin de datos (pin14)
PB1 para salida (pin13)
PB2 cierre reloj (pin12)
Pb3 a cambio reloj (pin11)
PB4 a Reset (pin10)
También conectar la salida de datos (pin9) una toma de tierra ya que nosotros no estamos utilizando.

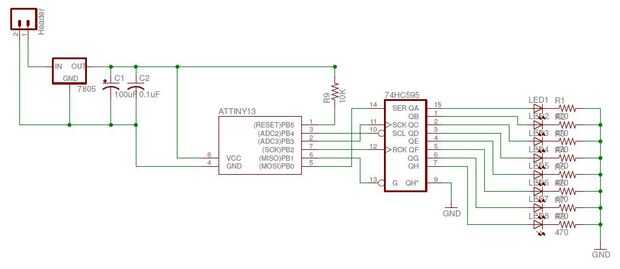

Tomar la mira en el esquema suministrado. No es bonito pero se consigue el punto de todo mejor que las palabras.
La fuente de alimentación que se muestra en el esquema es bastante estándar. Probablemente ya tiene programa de instalación. Sólo ponga el 100uF y 0.1uF tapas a través de VCC a GND para alisar cualquier ondulación.
Una vez que lo subieron para arriba, conecta tu programador y ve al siguiente paso.
