Cómo utilizar Arduino para encender una lámpara de forma remota, directamente desde tu iPhone/Android (2 / 6 paso)

Paso 2: Cómo conectar los diferentes cables entre dispositivos

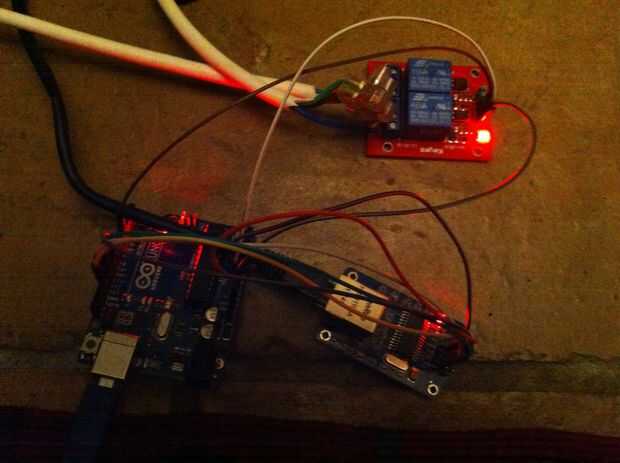

Los enlaces que se necesitan para realizar el proyecto son bastante simples. Tenemos dos dispositivos para conectarse a Arduino: 1) el relé y 2) la tarjeta Ethernet.

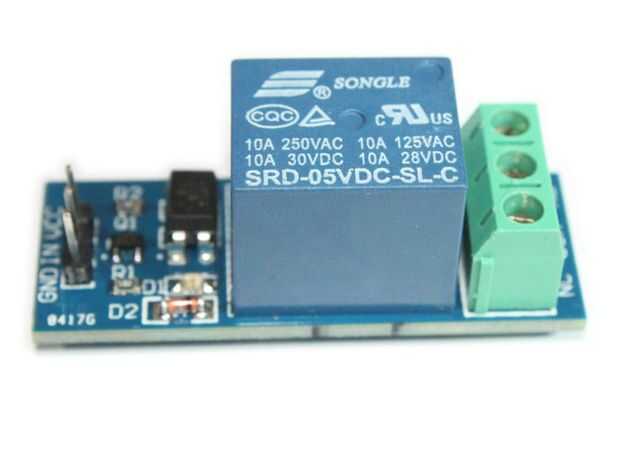

En cuanto a la primera, será necesario energía el relé con 5 V, la tierra y el pin-out, para conectarse a los pines de Arduino en el código, que en este caso es 5.

El microcontrolador Ethernet es ligeramente un poco ' más complicado, porque están bien conectados por cables flexibles 6. Hay dos cables de alimentación habitual, VCC (3.3 V, aunque!) Y GND y 4, que se utilizan para enviar y recibir datos a través de Internet. Aquí hay una tabla que resume las conexiones:

Arduino
VCC -> 3.3v
GND -> GND
SCK -> Pin 13
Por lo tanto -> Pin 12
SI -> Pin 11
CS -> Pin 8
