Paso 3: Comunicación

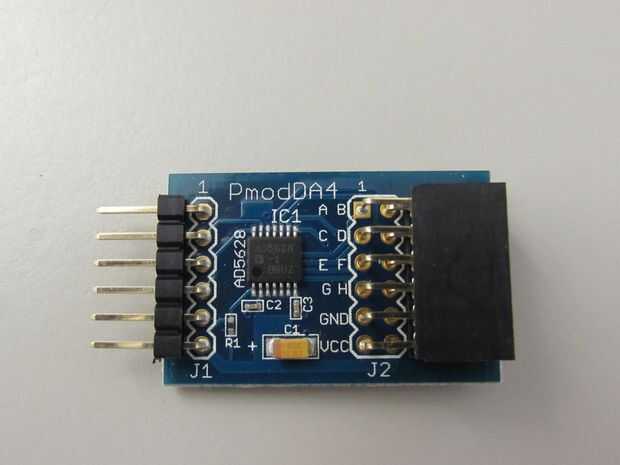

En el otro lado del módulo tenemos nuestros pines de ocho salida (etiquetados A H) que podemos salida individualmente o a todos ellos al mismo tiempo la salida. Pero ¿cómo sabe el Pmod que queremos usar la salida?

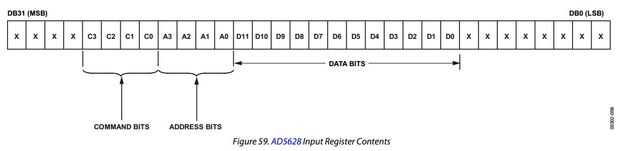

Si nos fijamos en la hoja de datos para el chip en las páginas 21 y 22, podemos ver que en nuestra comunicación con el chip que acabaremos enviando una serie de bits de "comando" para saber el chip lo que pretendemos hacer así como una serie de bits de dirección para indicar que queremos que nuestra señal analógica para aparecer en la salida , y finalmente los 12 bits de señal digital (ya que estamos utilizando el AD5628) que queremos convertir en una señal analógica. El "No se preocupa" (bits que necesitan ser pero realmente no se evaluó) que enmarcan nuestra información son esencialmente un tampón para ayudar a que el dispositivo sabe que datos están próxima o final.
Para aquellos de ustedes que no sabrán, 12 bits se utilizan para dividir la tensión analógica de salida en pasos incrementales; 4096 pasos de hecho (2 ^ 12 = 4096).
