Paso 4: Escudos de la pila y cargar código

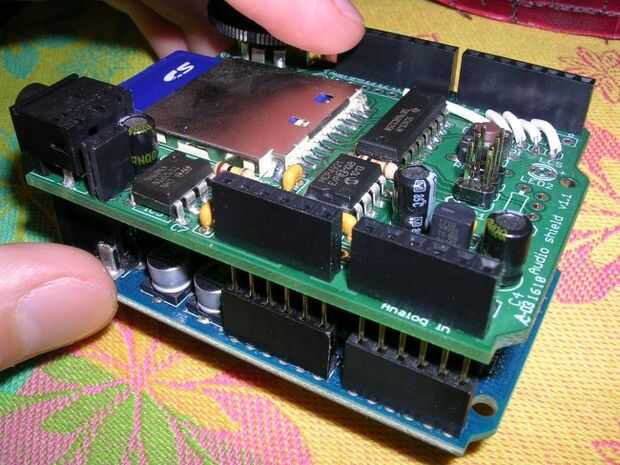

Con cuidado coloque el protector de la onda en la parte superior su Arduino asegurándose de que todos los pernos del protector de la onda va en el encabezado adecuado de Arduino.

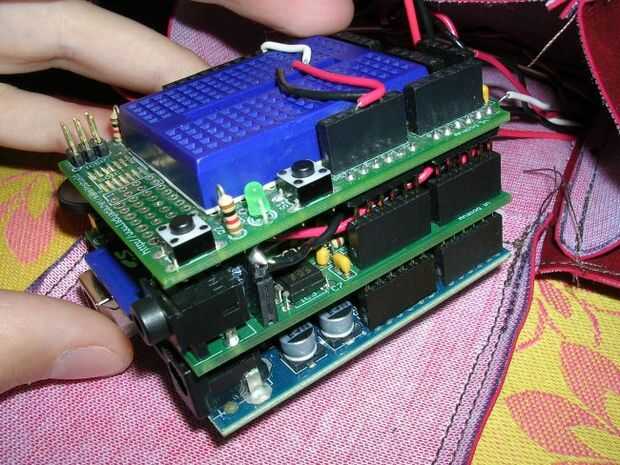

Pila siguiente el Proto Shield en la parte superior el escudo de onda, otra vez, asegurándose de que no doblar las patas.

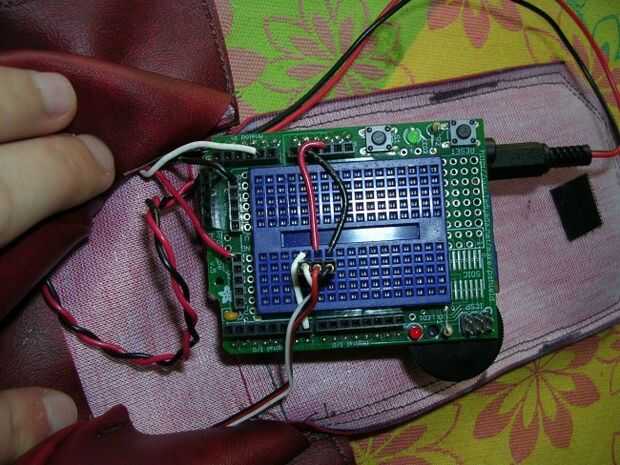

Coloque el extremo de 3 pines del cable de extensión del Sensor de impacto de sonido en protoboard de Proto Shield como se muestra en la imagen. Utilice cable de conexión para realizar las conexiones siguientes;
Cable del sensor negro obtiene saltó a Arduino Gnd
Cable del sensor rojo obtiene saltó a 5V de Arduino
Cable del sensor blanco obtiene saltó al pin digital de Arduino 7
Coloque el potenciómetro de 10K (pot) en el escudo de Proto.
Alambre negro de la olla se enchufa Arduino Gnd
Alambre rojo bote se conecta a 5V de Arduino
Cable pot blanco enchufa Arduino analógico 1

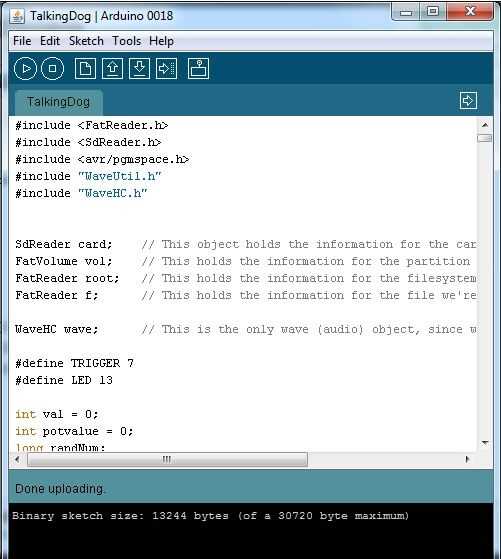

En este momento está todo listo para subir tu código. Descargar mi archivo TalkingDog.pde vinculado a continuación. Luego conectar tu Arduino al ordenador con una A / B cable y subir el dibujo. Una vez terminado el bosquejo subir, puede desenchufar el cable AB y conecte la batería de 9v. Asegúrese de que el interruptor "On/Off" del paquete de pilas está en la posición y la presión los dedos delante del sensor de impacto de sonidos y un ligero retardo le deben oír en su charla de altavoz.
Si no presentamos algunos posibles errores;
¿Puso una batería de 9v fresco?
¿Es la rueda de volumen en el protector de la onda vuelta todo el camino? Se podría pensar es en el 100% cuando realmente es al 0%. Recomiendo ponerlo hasta la mitad al principio y luego ajustar a volumen completo.
¿Puso correctamente nombrado *.wav archivos en la tarjeta SD?
Si tiene sonido cuando se ajusta los dedos cerca del sensor de impacto sonoro y luego todo funciona correctamente. Luego necesitas ajustar la sensibilidad deor Ódel ruido ambiente normal no partió, pero será el ladrido de su perro. Para ajustar el sensor que es una pequeña pieza de plástico blanco que tiene una ranura para una escalera o un destornillador de estrella. Esto es un ajuste y funciona como el bote de 10K que añadimos a nuestro collar anterior. Ajustando este ida y vuelta es ajustar cómo bajo o cómo de un ruido se romper el umbral y activar el sensor. Ajusté mis por instalarle la TV apenas lo suficientemente alto como para que tenía que levantar mi voz para alguien en la sala de oírme. Entonces rechazó la perilla blanca hasta que el LED al lado del micrófono encendido. Entonces respaldé lo otra vez hasta que se apague. En esta habitación normal ajuste ruido no debería ponerlo, sino que un ladrido agudo del perro.
