Paso 6: Grabar Bootloader en el Micro Pro
Voy a cubrir usando un Micro Pro como un programador ISP para grabar el bootloader en otro Micro Pro, pero puede utilizar cualquier Arduino como el programador ISP. Hay un cambio menor para hacer el dibujo de ArduinoISP de ejemplo que viene con el Arduino, en orden para que funcione en un Micro Pro.
En el IDE de Arduino abrir archivo, ejemplos, ArduinoISP
Cambiar la línea:
#define RESET SS
Para:
#define RESET 10
Seleccione la Junta y el puerto de Arduino se utiliza como el programador ISP. Subir el sketch. Después de cargar el sketch, desconecte al Arduino para quitar poder. Si está utilizando un Arduino ATmega328 base como programador ISP, necesita desactivar el automático de reajuste en conexión en serie. No es necesario hacerlo en el Micro Pro o Leonardo. Si está utilizando un Arduino ATmega328 base, conectar un condensador de 10 uF entre el pin de reset y la tierra. Vea este artículo para más detalles:
http://Playground.Arduino.CC/Main/DisablingAutoResetOnSerialConnection

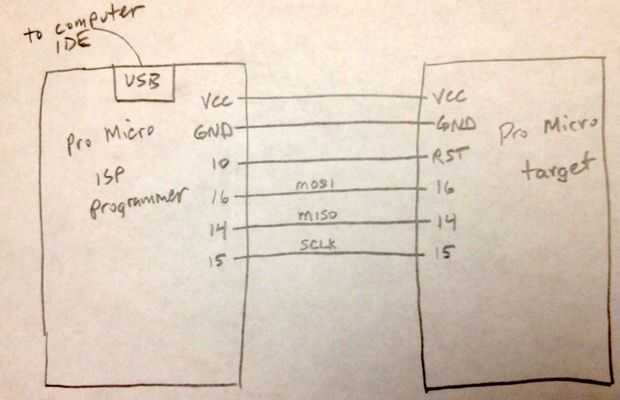

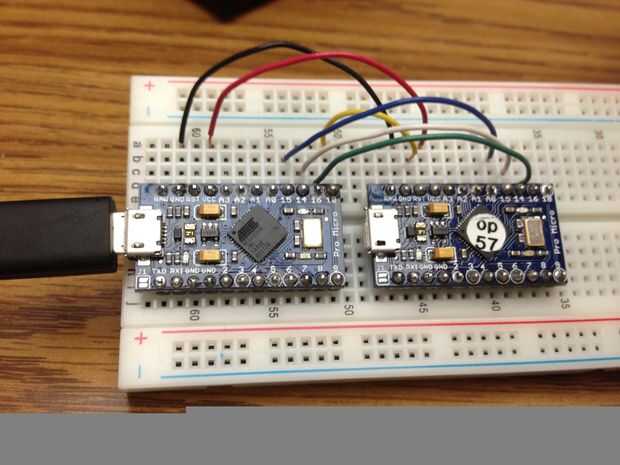

Conectar estos pines entre el programador ISP y el Arduino de objetivo a la que están quemando el gestor de arranque:
- Pin 16 o MOSI en ISP programador con conector de 16 en blanco Pro Micro
- PIN 14 o MISO en ISP programador con conector de 14 en blanco Pro Micro
- PIN 15 o SCLK en ISP programador al pin 15 en blanco Pro Micro
- PIN 10 en ISP programador con conector RST en blanco Pro Micro
- VCC en programador ISP a VCC en blanco Pro Micro
- GND en programador ISP a GND en blanco Pro Micro
Los números de pin MOSI, MISO y SCLK probablemente no son 16, 14 y 15 si estás utilizando un Arduino ATmega328 base. Ver los números en la hoja de datos para tu procesador o en diagramas de pines comúnmente disponibles en la Web.
Conecte el ISP programador de Arduino al ordenador mediante USB. En el IDE de Arduino menú goto herramientas, tablero y seleccione [Optiboot] ATmega32u4 Pro Micro 57600 baudios. Herramientas de Goto, programador y seleccionar Arduino como ISP. Herramientas de Goto, Burn Bootloader. Después de unos segundos debería ver el mensaje hecho Burning Bootloader en la parte inferior del IDE. Desconecte el cable USB y desconectar todo el cableado. Su Micro Pro ahora tiene un gestor de arranque de serie.
