Paso 7: transistorizada para su entretenimiento instantáneo
Zenith como muchos otros fabricantes "quiero ser especial" utiliza sus propios números de transistores. Esto fue una manera codiciosa de gente para comprar partes de ellos. algunas búsquedas en línea rinde un transistor zenith Cruz cuadro de referencia. Esta tabla descifra números zenith a los números estándar de la industria que podrás encontrar piezas de recambio en cualquier proveedor de piezas de electrónica.
transistores Zenith vienen en dos sabores, de 3 y 4 patas. las patas 3 y 4 pueden sustituirse por números comunes. una vez más se refieren a una tabla de referencia cruzada. en los 4 transistores de patas, uno sólo está vinculado directamente a la carcasa metálica del transistor.

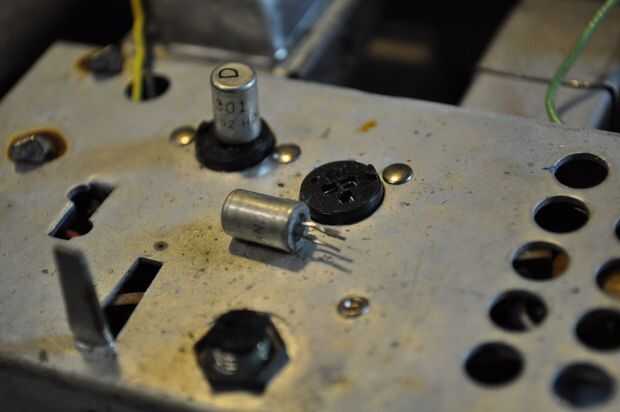

por lo que no pudo resistir. apareció uno hacia fuera y no puede averiguar cómo se remonta ¿EH?

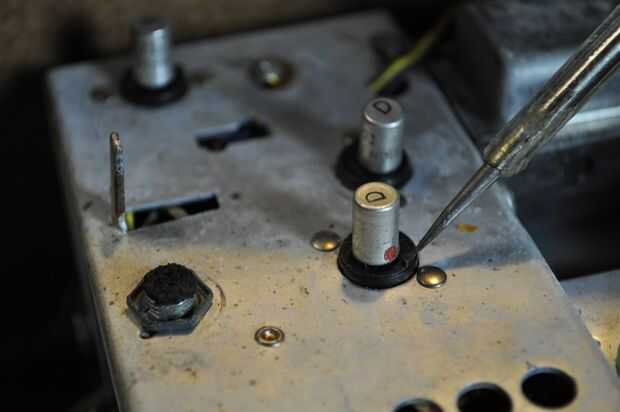

las 4 patas que pueden volver sólo en una forma sin doblar las piernas para arriba. las 3 patas que se pueden poner fácilmente en el camino equivocado. Si te fijas bien en la toma puede ver un pequeño hoyuelo en el lado de. ese hoyuelo pretende alinear con el punto de color en el transistor. Este truco sólo funciona si tienes un transistor original en ese socket.
ya que tienes el chasis fuera. Este es un buen momento para asegurarse que los transistores correcta en el conector correcto. usando la tabla en la puerta de la batería y observando la orientación de los chasis. Esto sólo toma unos pocos minutos y ahorrará un montón de frustración futura. a veces un número de pieza de sustituto fue utilizado en una reparación y puede no coincidir con la tabla. Nota que número de parte no me parece bien y todo lo poner nuevo como lo encontró. la radio puede ser aceptable y sólo tienes un número de pieza sub allí.
los transistores pueden ir mal, pero que está fuera del alcance de este instructable.
